Как выбрать подходящую арматуру для подвески кабелей

Кабельная арматура – металлические элементы основной конструкции, куда крепятся навесные кабельные линии. Включает компоненты для защиты, закрепления на месте и соединения концов проводов между собой в общую сеть.

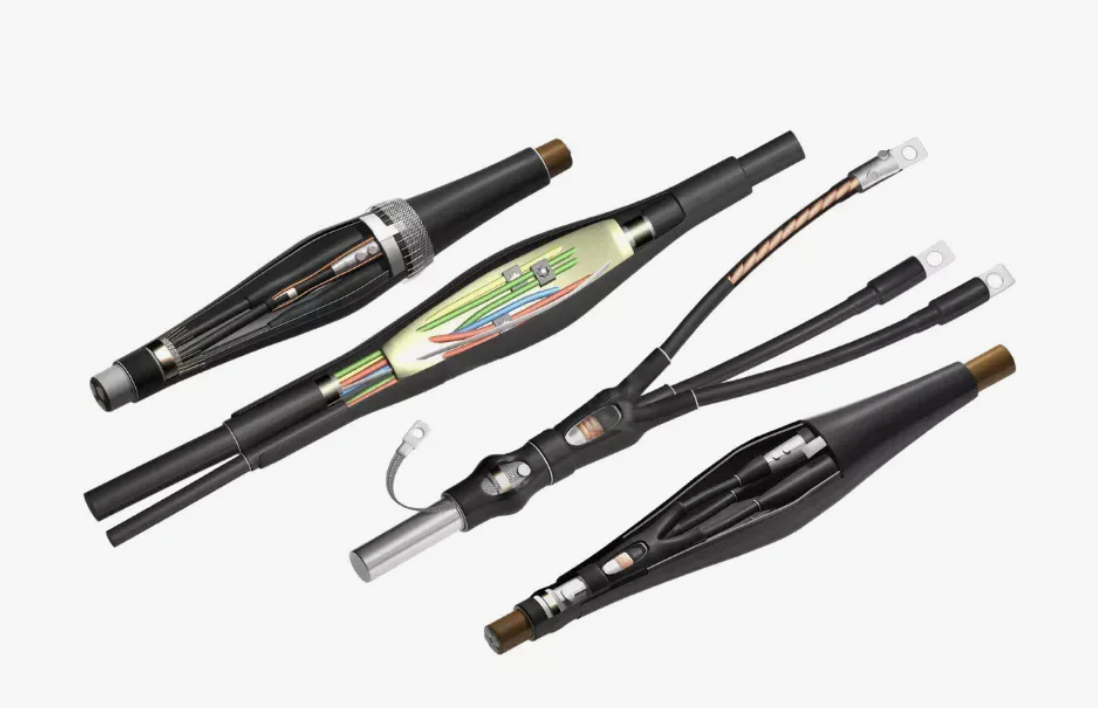

Соединительные муфты – соединяют концы проводов между собой, обеспечивая как механическую, так и электрическую связь. Используются для силовых, самонесущих или оптических кабелей как ADSS 16 12 E9. Типы:

• Термоусаживаемые – термоусаживаемый материал даёт конструкции герметичность и общую устойчивость.
• Холодоусаживаемые – монтаж происходит без нагревания, что делает работу лёгкой, заодно безопасной.
• Резиновые – используются при агрессивных средах и высокой влажности.

Защищают соединительные участки от воздействия пыли и осадков, механических повреждений. Сложно монтировать, некоторые муфты стоят дорого, для установки нужен квалифицированный специалист.

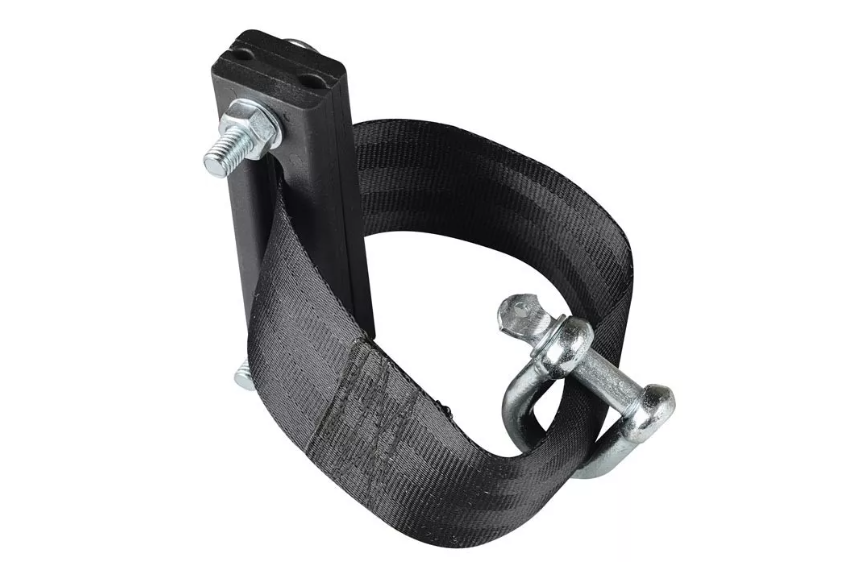

Крепежи фиксируют часть кабели на участке линии, конструкции включают крепёжные ленты металлические, хомуты и небольшие скобы.

Типы:

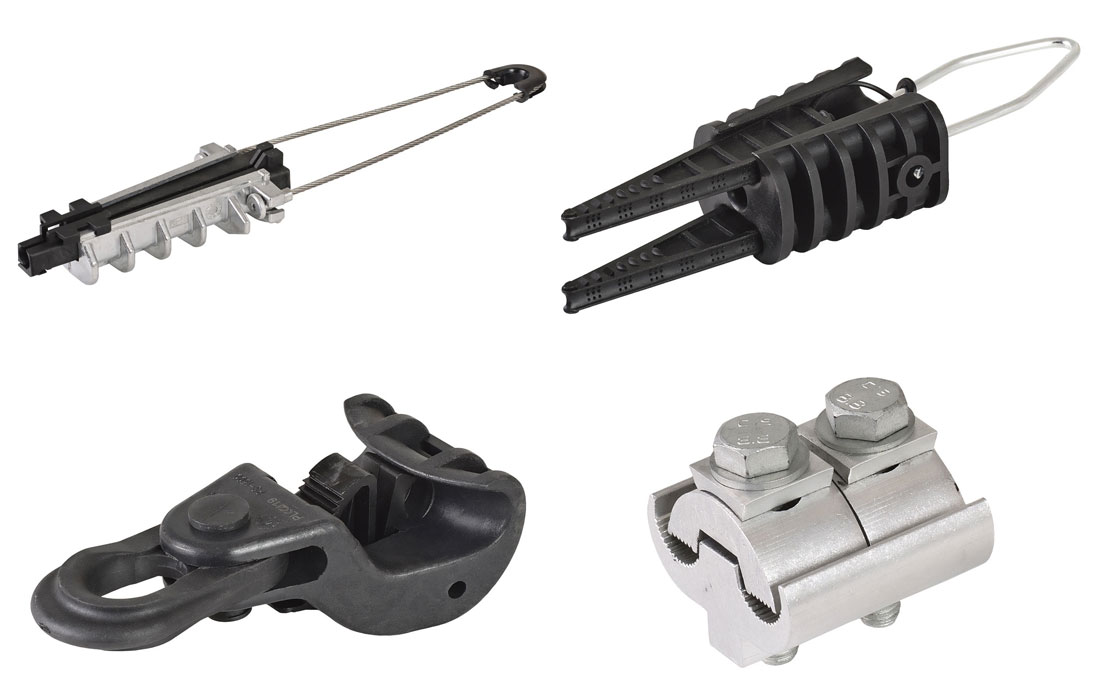

• Кабельные зажимы – крепят кабели на разных конструкциях. Бывают клиновые, спиральные или болтовые с идентичной основной функцией – удержать самонесущий провод.
• Кронштейны, подвески – подвешивают провода в воздухе или стенах, не давая провисать.

Используются при наружной (уличной) и внутренней прокладке, также при создании кабельных трасс. Надёжно закрепляют, упрощая процесс монтажа, защищают часть кабеля от повреждений. Важно правильно выбрать крепежи, иначе нарушится изоляция.

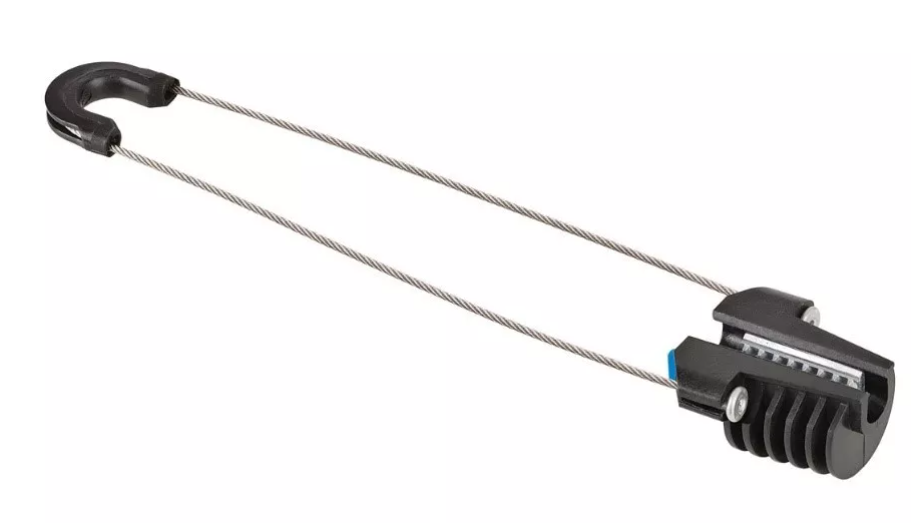

Натяжные зажимы, закрепляющие самонесущий кабель бывают лишь клиновидными. В маркировке указывается диапазон используемого в конструкции диаметра троса на подвешивание провода. Для монтажа незачем оголять или выделять несущий стержень.

Поддерживающие зажимы – фиксируют провод за трос или стеклопластиковый стержень, например, зажим SMS T можно ставить во всех участках линии под различными поворотными углами.

Кабельной арматурой кроме вышеописанных конструкций ещё относятся аксессуары:

• герметизирующие материалы – защищают соединения от попадания пыли или влаги;
• разделительные перегородки – не дают соседним кабелям пересекаться, повышая общую эксплуатационную надёжность сети.

Разновидности:

Наименование	Описание
Кабельные фитинги	Закрытия, кабельные муфты и маленькие зажимы, разъёмы – закрепляют кабели внутри электротехнических конструкций или электрощитов
Металлорукава	Гибкие трубы, покрывающие провода снаружи как дополнительная оболочка. Используются на местах с высоким риском получить механические повреждения
Термоусадочные трубки	Небольшие полые трубки разного диаметра, подбираются под параметры кабеля. Нагреваясь, трубка сжимается, обхватывая область фиксации

Арматура устанавливается на алюминиевые проводники. Внутренний объём заполняется контактной смазкой, что защищает металл от разрушительного окисления, что в целом снижает потери энергии. Изолирующим материалом служит высокомолекулярный полимер, стойко выдерживающий УФ излучение и атмосферные воздействия.

Основная цель устройства – поддерживать качество передачи электроэнергии через воздушные ЛЭП, ещё используются во всех осветительных сетях любого напряжения.

Арматуру следует подбирать соответственно диаметру и весу устанавливаемого кабеля, чтобы конструкция получилась надёжной. Условия эксплуатации также имеют значение:

• Температурные условия – некоторые элементы арматуры могут не выдерживать экстремальных температур.
• Влажность, агрессивная среда – для установки в местах повышенной влажности или воздействия агрессивной среды нужна арматура с защитой.
• Механические нагрузки – сдавливание, вибрации и другие типы нагрузок следует учесть, отдавая предпочтение более прочным конструкциям.

Прочность и длительность службы – арматура устанавливается на десятилетия, обеспечивая кабелям надёжную основу и защиту весь период эксплуатации.

Простота монтажа и удобство – лучше выбирать легко устанавливаемым решениям, не требующим специального оборудования.
