Пневмокабель: классификация и сфера использования

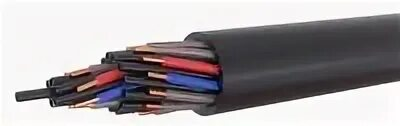

Пневматический кабель (Пневмокабель) – изделие, изолированный полиэтиленовыми трубками разной толщины стенок. Устанавливается на электросистемы питания для механизмов, работающих стационарно (неподвижном состоянии). Наружный слой из прочного поливинилхлоридного пластиката, что не горит и не выделяет при нагревании токсичных веществ. Бывает покрыт специальной броней, позволяющей устанавливать в сложных условиях и жесткой эксплуатации на длительное время.

По маркировке несложно догадаться, где производитель рекомендует использовать пневмокабель:

Аббревиатура	Тип жил	Характеристика
ЭПК	Однопроволочные медные	Собраны в общий сердечник, покрытый сверху полиэтиленовой изоляцией и несколькими трубками. Снаружи – поливинилхлоридно пластикатный слой
ТПО	Полиэтиленовые трубки	Крепко скрученные между собой, покрыты поливинилхлоридно пластикатной оболочкой
ТПВБбГ	Пневматическая	Покрыт снаружи поливинилхлоридно – пластикатной оболочкой и крепким защитным БбГ слоем
ТПББбГ		Оболочка с кабельной бумаги и сверху защитным покровом, идентичным ТПВБбГ

Пневмокабель устанавливается как инструмент обеспечения стабильной работы и электроснабжения на производстве. Стабильно функционирует при разнице температур от -50 мороза до +60 жары на электросетях с максимальным напряжением / частотой – 220В для переменного тока / 50 Гц.

Сфера применения зависит от марки – аббревиатуры, где скрыты характеристики кабеля.

ЭПК ставят на автоматизированные системы, если нет механического воздействия извне.

В условиях высокой влажности и прямого воздействия паров от разных щелочей / кислот, рекомендуется брать ТПО как более устойчивый.

Кабель ТПВБбГ – покрытый пневматической оболочкой, сверху защитным БбГ (обозначение в названии) покровом рекомендуется устанавливать в помещениях, где в производстве не будет выделяться веществ, способных разрушать внешнюю броню. Стабильно работает в пожаро / взрыво опасных производственных помещениях на наружной, также внутренней прокладке части сети.

ТПББбГ также прокладывается снаружи или внутри, но не в пожаро / взрыво опасных производственных помещениях. Еще не должны выделяться при производстве в атмосферу кислоты, способные разрушить защитную броню кабеля.

При монтаже удобно брать распределительную трубку КРП – помогает разделить края кабелей ТПО (и иных марок), подключая пнемотрубки по ниппельным отверстиям к нужным приборам и источникам тока, поддерживая механическую защиту в узле разделки.

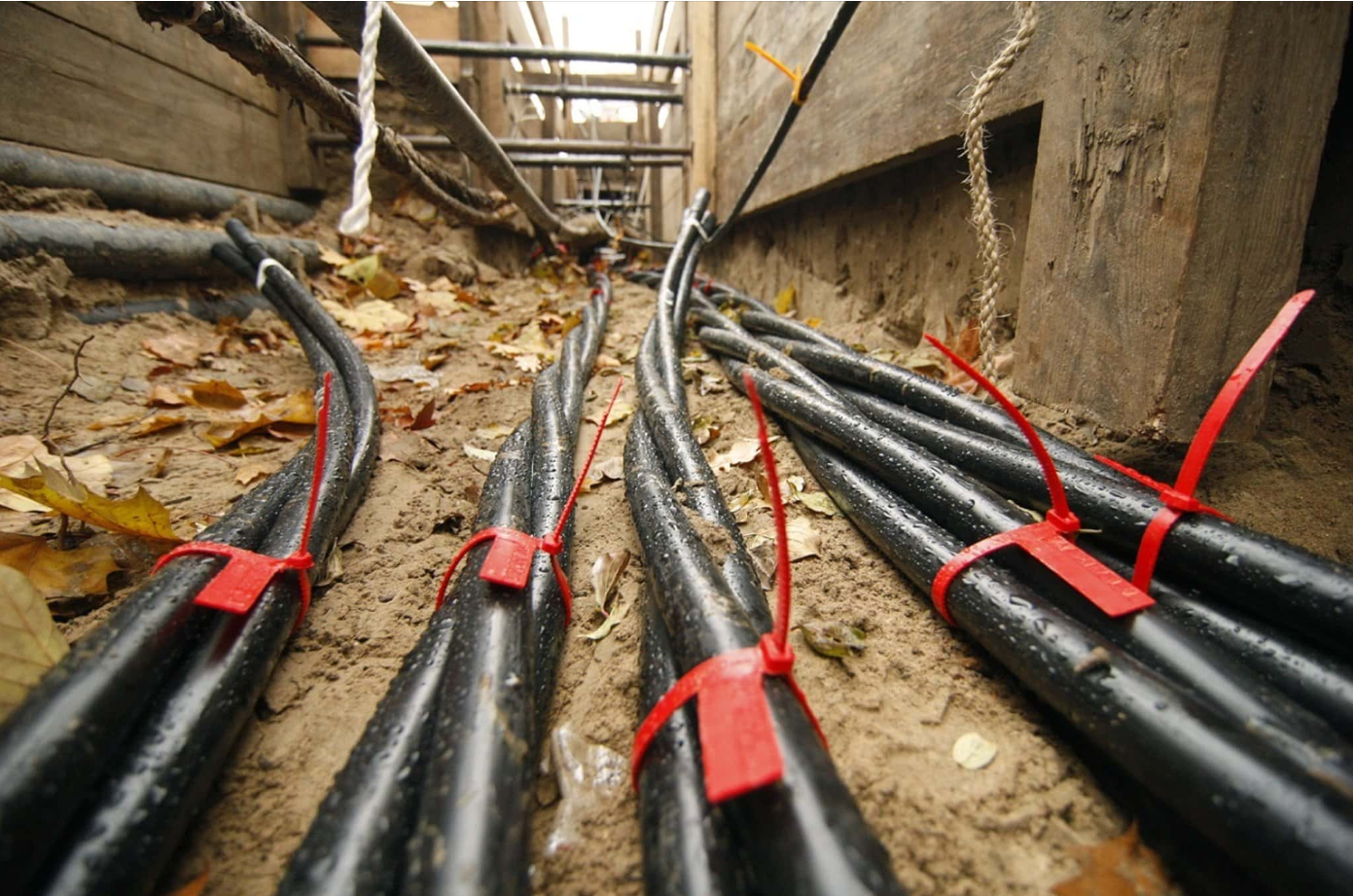

Прокладывая пнемокабель, важно соблюдать минимальный радиус для изгиба. Когда несущая конструкция, внутри которой производится монтаж, открытая, тогда небронированный кабель следует проложить с минимальным механическим воздействием.

С риском получения внешних повреждений лучше взять бронированный тип, укладывая внутри коробки / защитного лотка. Иначе оболочка быстро разрушится, не выдержав ультрафиолетовое излучение, брызги металла, дождь и агрессивные среды.

Если прокладка осуществляется под напольным покрытием, следует установить там кабельный канал с прочными стенками. Оптимальная температура проведения работ +15 градусов.

Важные условия монтажа пневмокабеля внутри несущей конструкции:

• Кабель расположить в общей коробке над уложенными ранее силовыми кабелями, не придавленным.
• Коробка многоканальная / простая закрытая, то прокладывать пневмокабель отдельно, используя несгораемую прокладку, как аналог - промежуточный канал, это поможет избежать перегрева системы.
• Проведение работ внутри пожароопасных или взрывоопасных помещений происходит с соблюдением максимальной осторожности, предотвращая попадание на поверхность кабеля опасных смесей. Это предотвращает распространение веществ по каналам.
• Ориентируясь по категориям и назначениям мест прокладки, пневмокабель монтируется с разрывами или сохранением изначальной длины. Разрывы соединяются специальными патрубками, оснащенными переборочными соединителями.

Перед началом следует провести расчеты, выявляя оптимальную длину проводки с применением расчетной формулы.
