Как правильно выполнять соединения кабелей: обзор способов

Собираясь соединить между собой концы проводов важно учесть - размер сечения, материал жилы (один или два металла, алюминий с медью), условия, время эксплуатации (на время или постоянно), возможность демонтажа и какие инструменты нужны. Универсального решения тут нет, каждый способ по-своему эффективен.

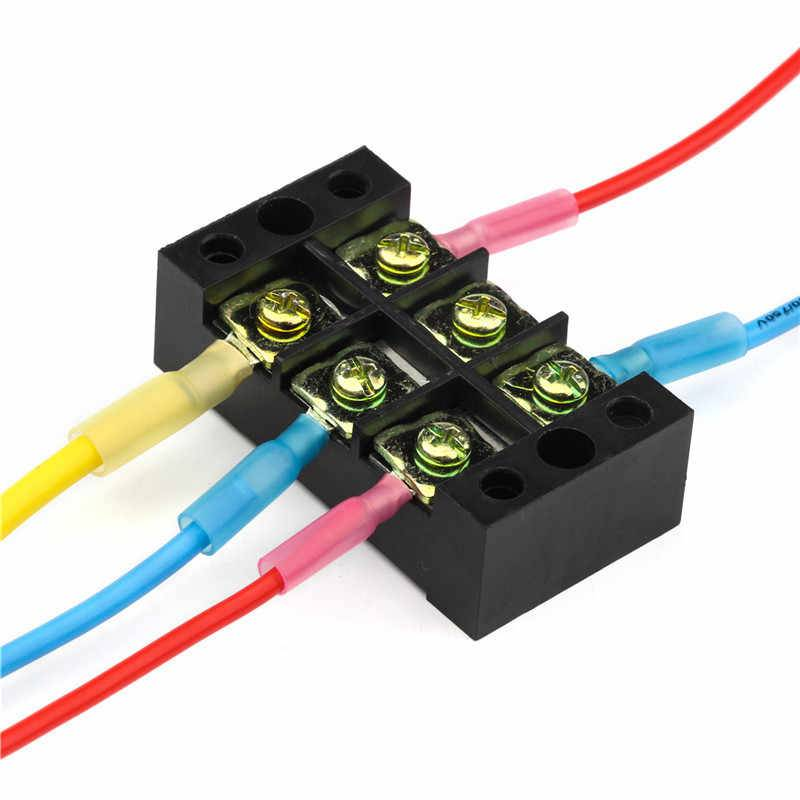

Эффективный и многоразовый вариант, чаще используется внутри распределительных коробок и при подключении к сети осветительных приборов в доме. Клеммная колодка – небольшая латунная втулка в пластиковом корпусе. Чтобы внутри неё закрепить край провода, надо сначала плотно закрутить винты – руками или с отвёрткой. Важно подобрать колодку, чтобы внутри поместились жилы кабеля

Если нужно объединить многожильные проводники, то сначала концы обжать наконечниками. Плюсы – колодки недорогие и маленьких размеров, другие инструменты не нужны. Минусы – позволяют соединить лишь два кабеля.

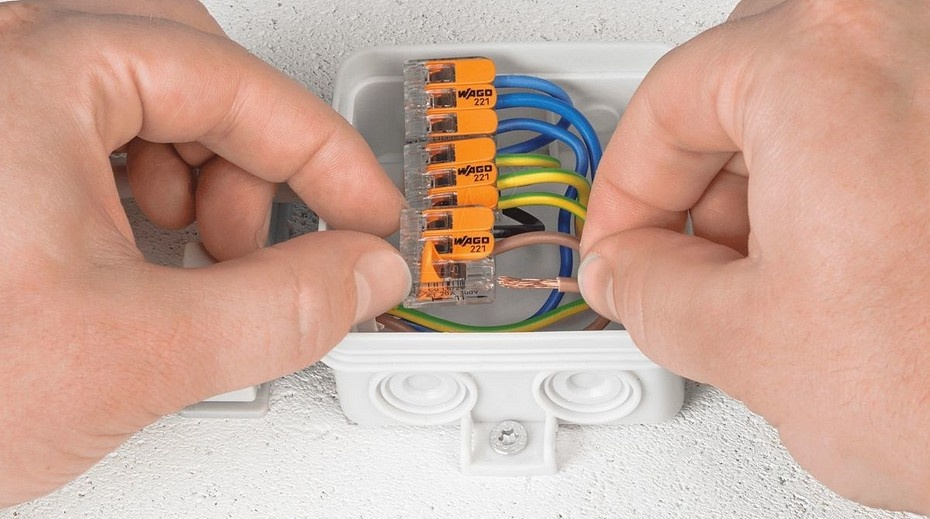

Особенность конструкции – рычажный зажим, позволяющий быстро зафиксировать конец кабеля на месте без повреждений. Есть 2 вида клемм – менее популярные неразъёмные одноразовые и разъёмные, способные не просто соединять концы проводников, но также быстро разъединять при необходимости.

Плюсы – просто объединить медные проводники в общей сети с алюминиевыми, фиксируя провода с двумя и большим числом жил. Минусы – клеммы дорогие, используются лишь внутри обычных розеток, нигде больше.

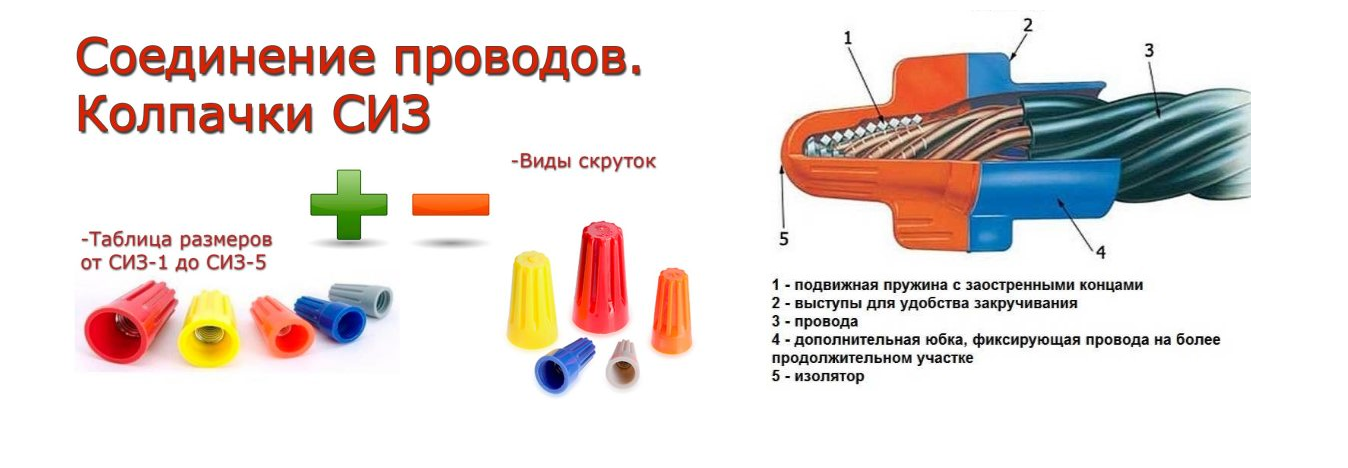

Название СИЗ – означает «соединительные изолирующие зажимы», небольшие пластиковые колпачки, внутри которых есть небольшая пружина, фиксирующая концы проводников. Колпачки негорючие, относительно дешёвые по стоимости и удобно маркировать провода. Нельзя соединять через них медные кабели в сети с алюминиевыми.

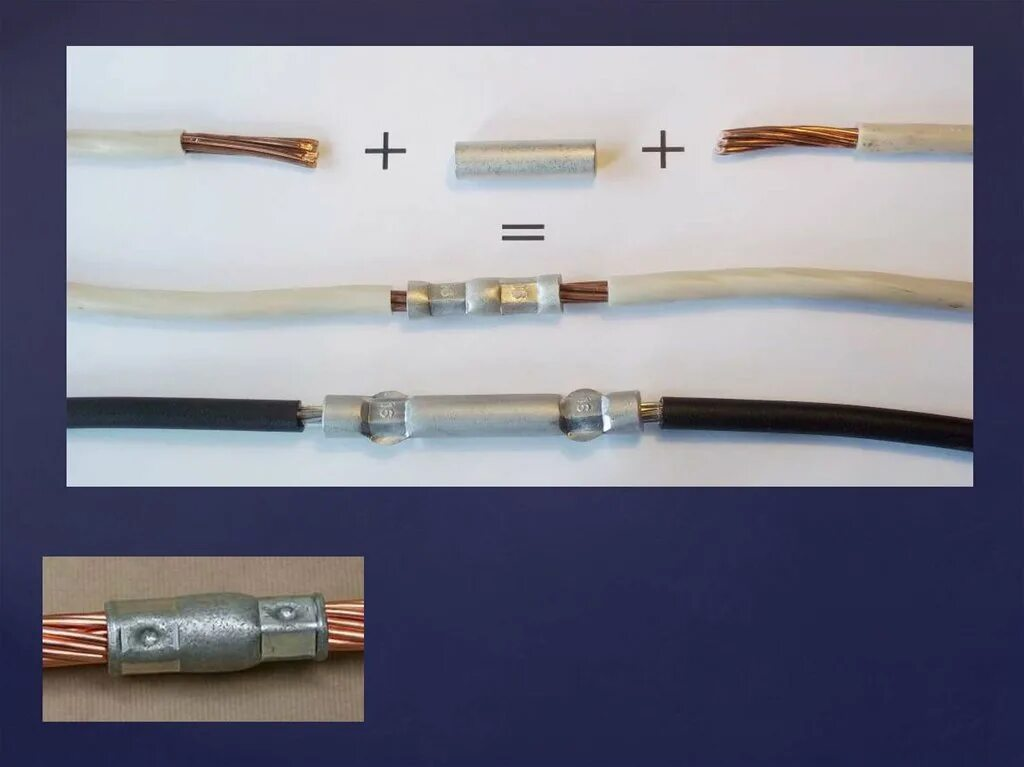

Несложный, заодно надёжный вариант, для которого недостаточно гильз, понадобятся пресс – клещи, также термоусадочная трубка, что создаёт герметичность месту соединения. Неразъёмный механизм одноразового типа, при ремонте следует отрезать и выполнить опрессовку заново с другой гильзой.

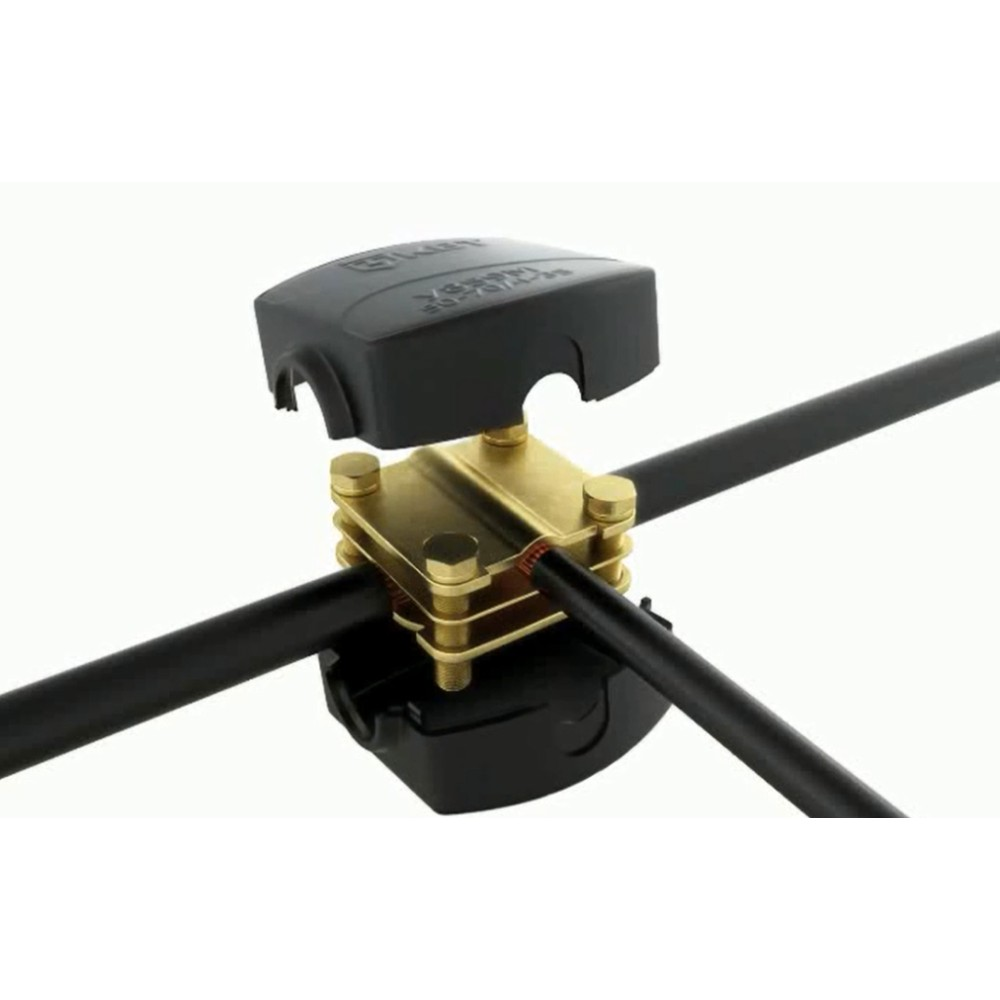

Разновидность кабельного зажима – провода соединяются внутри пластиковой коробки, в конструкцию которой входят 2 пластины металлические и 4 угловых винта. Предварительно очищенные концы двух проводов фиксируются внутри пластины, сверху фиксирует карболитная оболочка. «Орех» удобен, но велик, нельзя использовать для распределительной коробки.

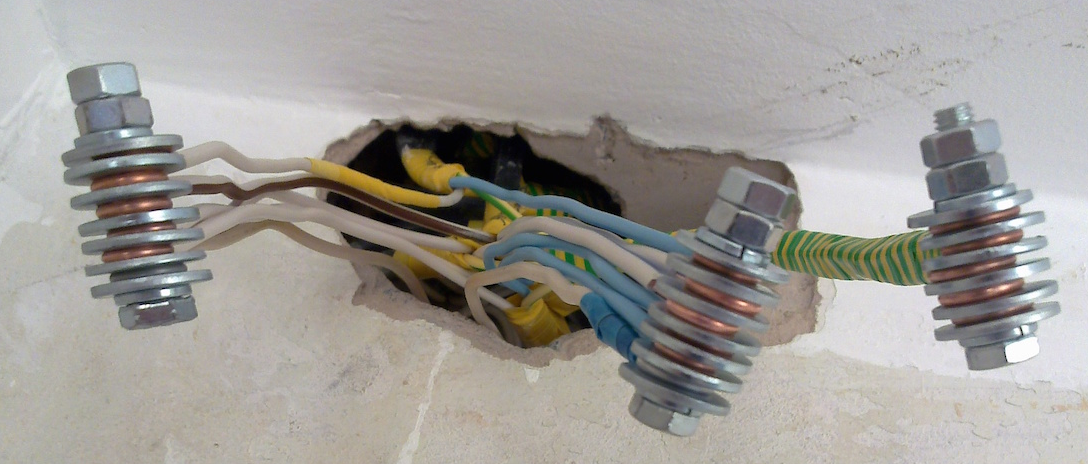

Тоже простой и многоразовый вариант, понадобится болт обычный, 3 шайбы к нему и гайка. Вариант соединения подходит при отсутствии материалов для применения любого из вышеописанных аналогов. Сначала на болт накручивается до конца шайба, следом зачистив жилу одного кабеля, накрутить сверху и установить 2 шайбу. Сверху – жила второго провода и последней идёт 3 шайба, после которой плотно закручивается гайка. Позволяет соединять концы медных проводников с такими же алюминиевыми.

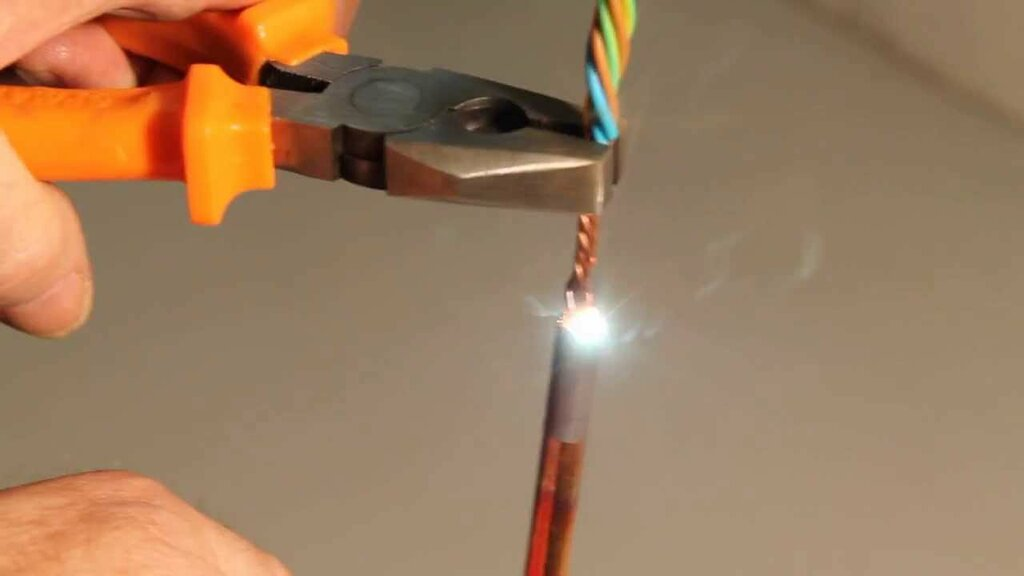

Надёжный, но одноразовый вариант. Понадобятся пара электродов, сварочный аппарат с защитными очками, бокорезы, флюс (если жилы алюминиевые) и для зажима пассатижи. Зачистив предварительно жилы от слоя изоляции, скрутить плотно между собой, фиксируя края сварочным аппаратом. Нельзя соединять так алюминиевые концы проводников с такими же медными.

Популярный, но ненадёжный вариант, не рекомендуется СП 76.13330.2016. Неразъёмный тип соединения, осуществляется после очищения концов жил окунанием в расплавленный заранее припой или спаиванием вручную.

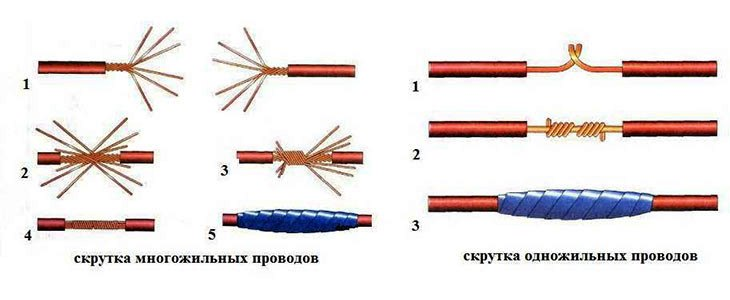

Способ запрещён положениями ПУЭ (п.2.1.21). Примитивен – очищенные жилы проводов плотно скручиваются между собой, зажимая пассатижами. Сверху изолируются слоем изоленты. Подойдёт как временное решение.

Соединять вышеописанными способами (кроме скрутки) можно многожильные и одножильные кабели любого типа, вроде ВВГ-Пгнг(А)-ХЛ или ПВОп, в основном, электрические и телекоммуникационные, части домашней сети.
