Гибкие кабели для буксируемых цепей: требования, критерии выбора и какие варианты представлены на рынке

Когда изготавливаются механизмы или оборудование, на него нужно передавать электричество для питания и приведения в действие. Если применяется роботизированная техника, тогда нужно пользоваться гибкими защитными кабелями (преимущественно траковыми), которые выдерживают регулярные изгибы, сохраняя изначальный функционал.

Ключевыми требованиями являются:

• Сгибание – изделие сгибается многократно, до 1 млн раз;
• Кручение – скручивание наблюдается по всей длине. Несмотря на то, что такое воздействие наблюдается редко, для качественной защиты соответствующая устойчивость должна присутствовать.
• Намотка и размотка. Некоторые используются в цепях, которые постоянно разматываются с барабанов. Например, на съемочных площадках.

В продаже присутствуют специализированные модели, которые могут отличаться от стандартных гибких изделий. Эти изделия для робототехники обладают устойчивостью как к изгибам, так и к скручиваниям. И они отличаются уже на этапе разработки, не говоря о производстве.

Область применения ограничивается только стационарными установками (вроде домашней сети). В промышленных условиях используются преимущественно гибкие кабели, например, буксируемые цепи в:

• Производственных линиях.
• Ветряных турбинах.
• Нефтяных вышках.
• Двигателях.
• Кранах.
• Грузовых автомобилях.

Для кабелей, которые используются в буксируемых цепях, важны 3 параметрам:

• Класс гибкости жил. Обычно используется 5 класс гибкости, однако есть и выше (6). Он подойдет для суровых эксплуатационных условий. Чем тоньше жила, тем более гибким является изделие. Довольно гибкими и устойчивыми являются кабели ÖLFLEX® FD.
• Угол кручения. Указывается производителем в градусах на каждый метр. Обычно это 360°/м, что означает возможность безопасного скручивания на полный оборот на каждом метре длины. Если требуется экранированное устройство, тогда достичь такого же угла кручения не получится, он будет минимум в 2 раза меньше.
• Радиус изгиба. Должен быть от 4 раз больше диаметра. Этот параметр делает такие кабели удобными для плотной укладки в рукавах сбора.

Встречаются разные стандарты из серийного производства, поэтому удастся подобрать вариант для использования в конкретном проекте. Многие модели активно эксплуатируются в инженерной практике. Их класс гибкости – 5 (за редким исключением), а поперечное сечение всегда едино, независимо от количества, особенностей жил.

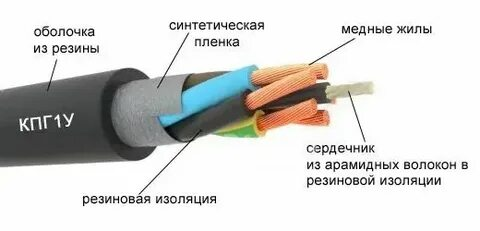

КПГ1У

У этого кабеля повышенная гибкость (буквы «ПГ» в маркировке»). Он передает напряжение до 1,5 Кв, может работать с постоянным или переменным током. Конструкцию отличает резиновая однослойная, но усиленная оболочка вокруг силового элемента (символы «1У» в маркировке). Может использоваться в системах при температуре до -60 градусов. Подходит для энергоснабжения в аварийных ситуациях.

КПГН1У

Почти по всем характеристикам соответствует предыдущему варианту, однако отличается от него высокой пожаробезопасность (символ «Н» в маркировке, который означает «негорючий»). Производство ведется с применением материала, не реагирующего на высокие температуры или открытый огонь. Сердечник стандартный, формируется из 3-5 жил.

КПГ2У

От первого варианта отличается высокой устойчивостью к скручиванию, поэтому область применения расширяется. Другие преимущества:

• Устойчивость к перегрузкам.
• Возможность длительной эксплуатации.
• Малое сечение, но большое количество жил (до 36).

Серии отличаются диаметром силового элемента.

Когда электроприемник подвижен, кабель укладывается в буксируемую цепь, надежно фиксируется так, чтобы не потерять работоспособность. Каждый производитель дает свои рекомендации по установке. Габариты и применения должны соответствовать характеристикам кабеля – только так можно защитить установку от продольной или поперечной нагрузки, минимизировать воздействие на оболочку.
