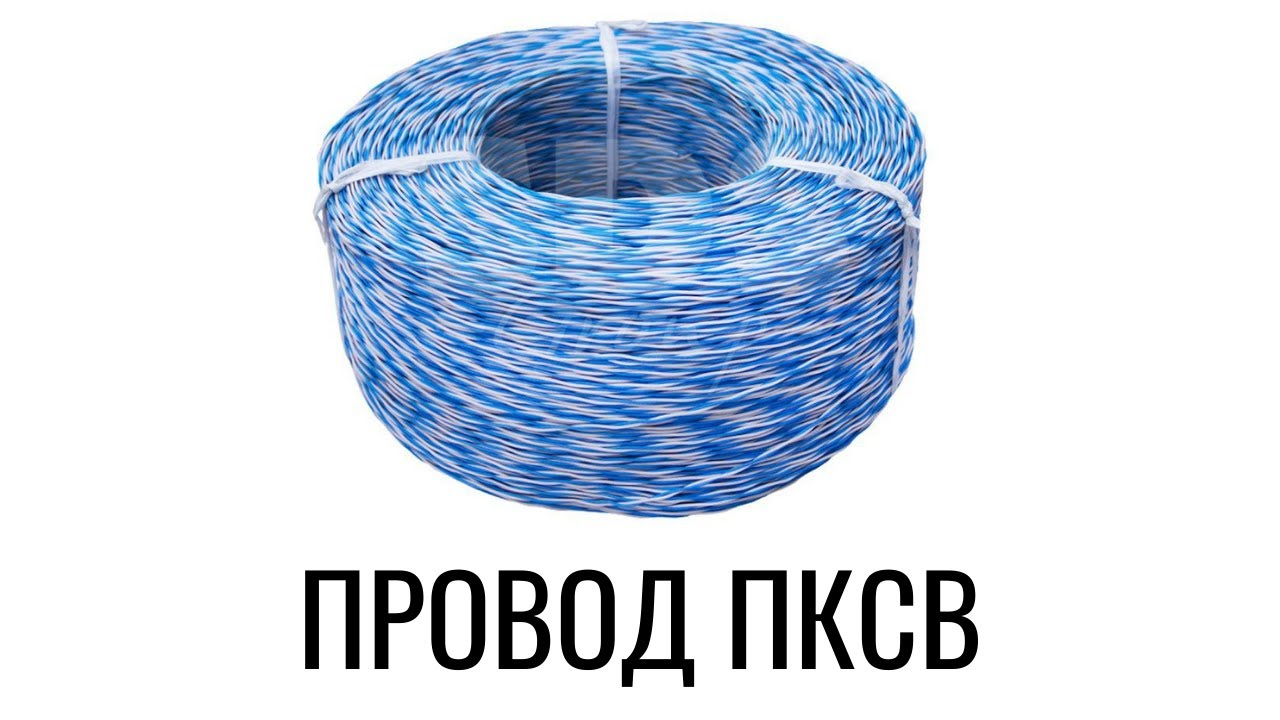

В проектировании распределительных телекоммуникационных систем и построении телефонных кроссов применяют специальный кроссовый кабель ПКСВ, ПКСВМ, ПКСВ-Т. Это многожильный провод, которым производят подключение нескольких компонентов в составе единого комплекса. Используется как для стационарных, так и нестационарных включений. В зависимости от количества подключаемых кроссов может состоять из 2, 3 или 4-х жил с диаметром медной проволоки 0,4 или 0,5 мм. Проводники скручены в потный кабель, что обеспечивает возможность укладки в кабельных каналах по несколько штук.
Особенности устройства

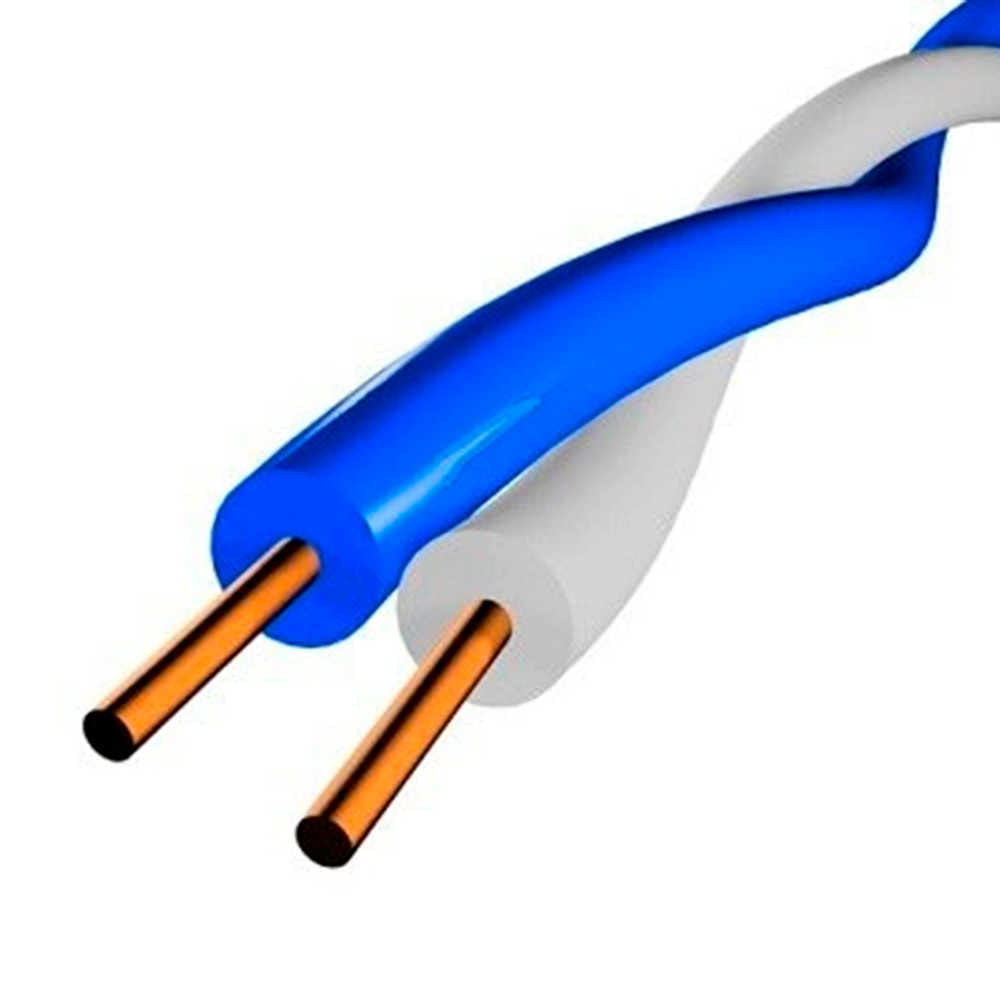

Кабель кроссового типа состоит из медных одинарных жил, представляющих собой цельнотянутые проволоки. В производстве применен специальный достаточно гибкий сплав, благодаря чему проволока с диаметром до 0,5 мм хорошо гнется, но не предназначена для эксплуатации в условиях сильной вибрации или тряски. По этому проводнику допускается подводить напряжение не более 120 В, что объясняется малым сечением, которое не превышает 0,5 мм. Им производят подключения контрольных модулей для проведения диагностики внутри кросс-боксов. Высокая гибкость обеспечивает возможность выполнения прокладки линии разными маршрутами внутри шкафа. За счет умеренной жесткости даже при расслабленном зажиме вероятность выскальзывания минимальна.
Наличие до 4-х жил позволяет одновременно подключиться к трем линиям, выполняя быстрое переключение между ними или присоединять выделенную группу абонентов. Его можно использовать как между кроссблоками, так и внутри с целью сокращения числа подключенных линий.
Применим кабель ПКСВ в разных условиях эксплуатации, так как обладает наружной оболочкой и цветной изоляций для каждой из жил из прочного термостойкого поливинилхлоридного пластика. Этот материал выдерживает до +50 градусов и не растрескивается до -10. Это свойство делает его пригодным для реализации многих задач, но в зимнее время его лучше не сгибать.
Характеристики
Кабель телефонный кроссовый обладает следующими характеристиками:
- номинальное напряжение – 120 В;
- диаметр жилы – 0,4 и 0,5 мм;
- температурный порог эксплуатации – от -10 до +50 градусов;
- тип применения – стационарный;
- вид изоляции – цветной поливинилхлорид.
Особенности монтажа
Подключение данного кабеля выполняется стандартным образом. Нужно залудить 10-15 мм от края. Важно не применять чрезмерное количество усилия, чтобы не повредить довольно мягкую жилу. При выполнении съема изоляции лучше пользоваться специальным приспособлением. При подключении тонкого провода в большой клеммник проволоку рекомендуется сложить пополам для увеличения объема прижимаемой меди.
При выполнении укладки кабеля ПКСВ не рекомендуется завязывать в узлы и делать петли вокруг других линий. Это может стать причиной возникновения ненужных помех, негативно сказывающихся на передаваемом сигнале.
Разновидности
Производитель выпускает три типа телефонных кроссовых проводов из указанной модификации на 2-4 жилы в зависимости от устройства изоляции:
В конструкции кабеля марки ПКВСМ присутствует стальная проволока, благодаря которой обеспечивается прочность на разрыв. Наличие стальной проволоки позволяет выполнять прокладку по воздуху с подвешиванием на столбах. Из-за наличия армирующего элемента меньше величина электрического сопротивления. Кабель с буквой «Т» в маркировке обладает тропическим исполнением, то есть выдерживает эксплуатацию при высокой температуре и влажности до 98%.
