Для прокладки линий силового питания между подстанциями и объектами давно применяют кабели с изоляцией из СПЭ. Это универсальный и практичный материал, представляющий собой сшитый полиэтилен. Кабели можно прокладывать в разных условиях и не боятся, что они будут повреждены при монтаже или транспортировке. Их применяют внутри и снаружи зданий, в том числе, в условиях повышенной влажности и высоких температур.
Особенности СПЭ в составе кабельной изоляции
Технология получения сшитого полиэтилена ненова. Она была разработана в результате многолетних испытаний и стала ответом на многие вопросы. Этот материал обладает особой структурой. За счет поперечного сшивания молекул он приобрел огромную механическую прочность на растяжение и разрыв. Сшитый полиэтилен получился самым плотным во всей группе, что и определило его область применения. Свойства нового материала сделали возможным его применять в качестве защитной изоляции для прокладки высоковольтных линий электропередач до 35 кВ.
Свойства материала:
- Термостойкость. СПЭ выдерживает длительную работу с нагревом до 90 градусов. Допускается кратковременно повышать температуру до 130 градусов без существенных последствий.
- Жила может нагреваться в режиме короткого замыкания до 250 градусов в течение короткого времени.
- Высокая плотность обеспечивает теплопроводность в 1,5 раза выше, чем у других материалом, применяемых в качестве изоляции, например, бумаги с пропиткой из масла.
- Материал в сшитом виде безопасен для окружающей среды. Под действием солнечного света не разрушается и является атмосферостойким.
- Применяется как самостоятельная оболочка, так и в комбинации с другими материалами, но всегда находится сверху или в промежуточных слоях.
- Выпускается большими длинами, что намного упрощает процесс электромонтажных работ. Не требуется выполнять дополнительные соединения.
- Материал ввиду высокой плотности не способен впитывать влагу и другие вещества, сохраняя свои диэлектрические способности.
- Устойчивость к низким температурам. Изоляция и оболочка не трескается при монтаже в условиях заморозков до -20 градусов.
- По совокупным показателям кабеля с СПЭ-оболочкой служат дольше других разновидностей.
Классификация
Силовые кабели с изоляцией из сшитого полиэтилена классифицируют по разным признакам:
- По напряжению: 6-35, 45-150 и 220-330 кВ.
- По числу жил: 1 или 3.
- Типу токопроводящих жил по виду металла: медь и алюминий.
- По поперечному сечению: от 35 до 2000 мм кв.
- По виду бронирования: проволока, лента.
Маркировка и расшифровка кабеля

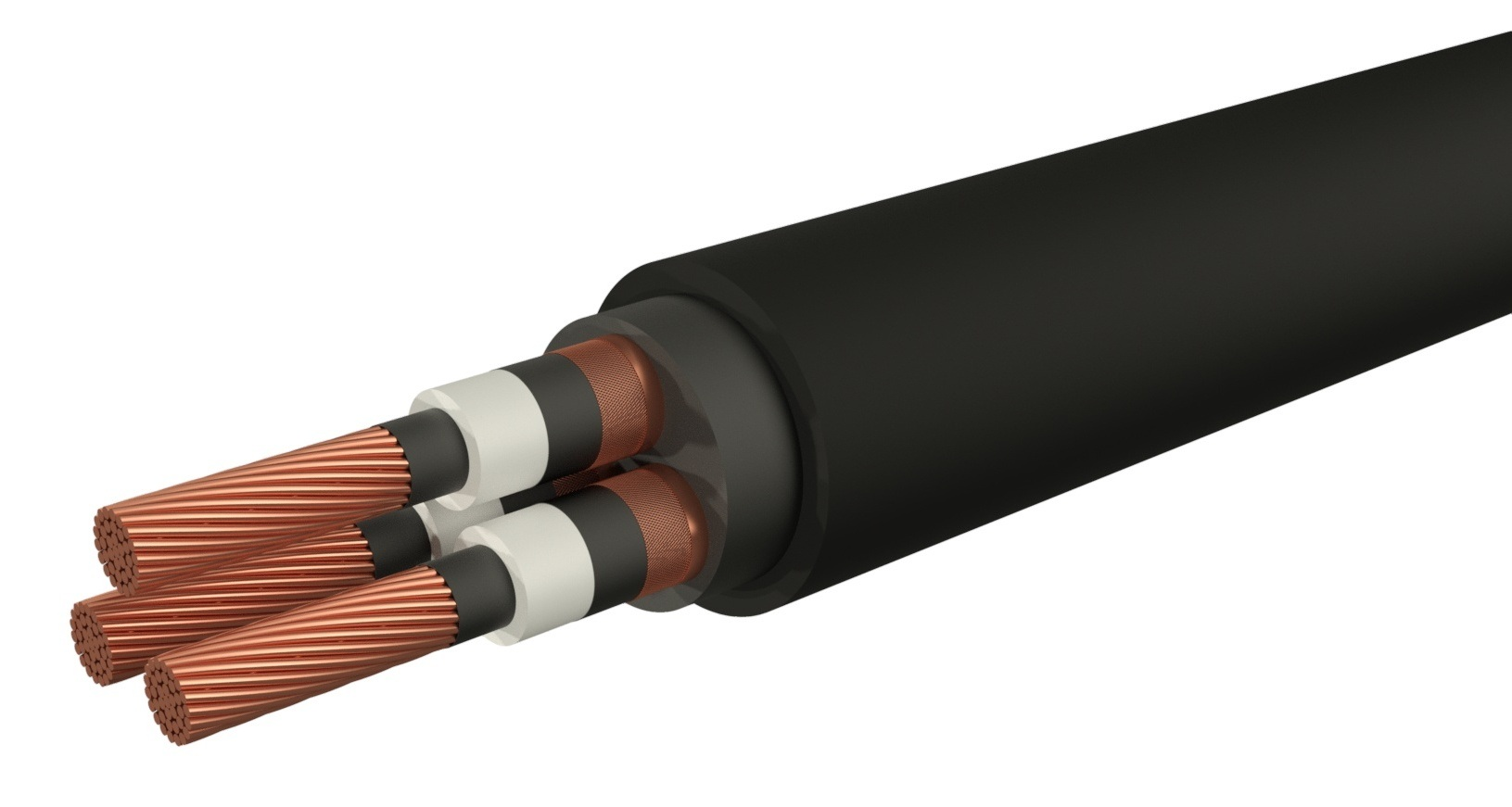

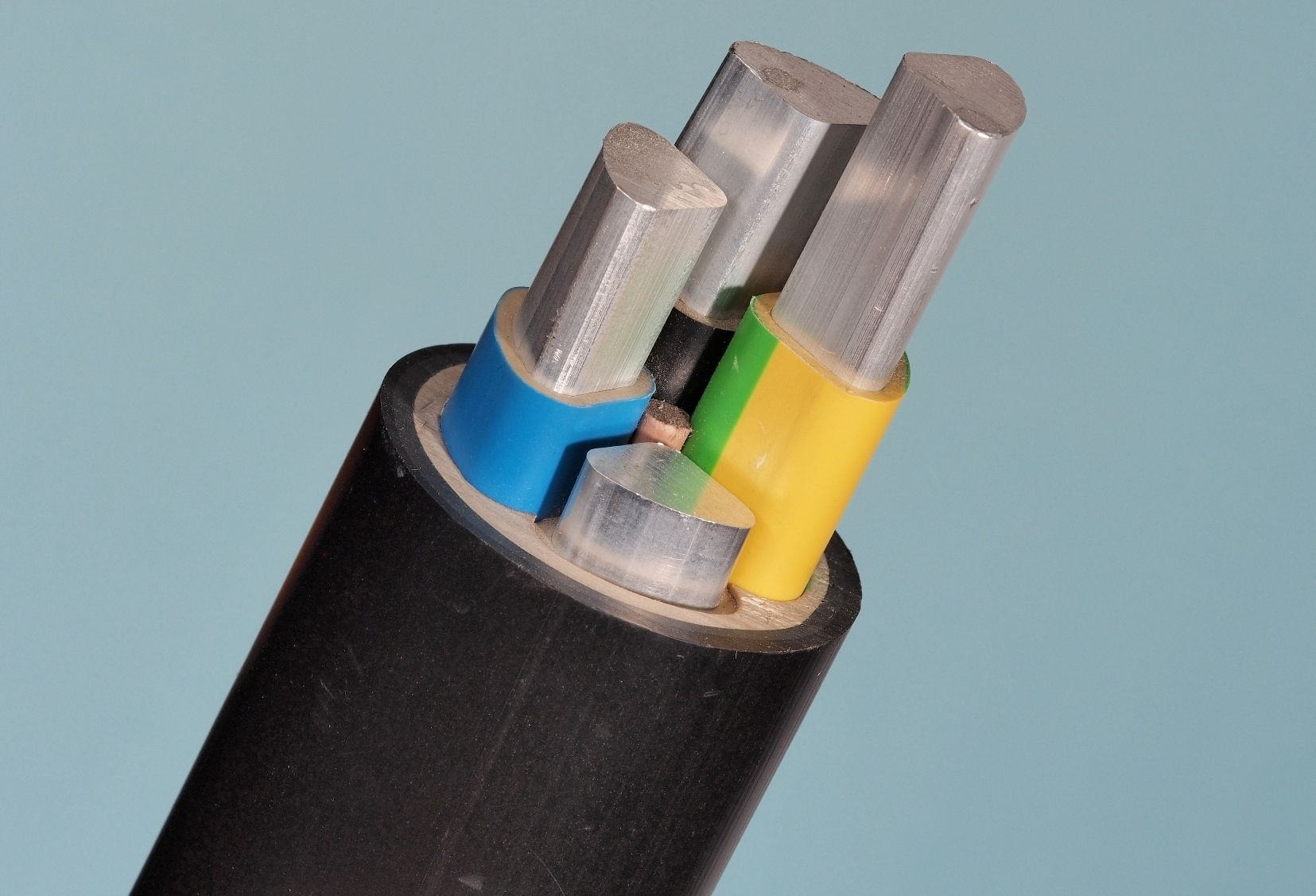

Рассмотрим пример кабеля в СПЭ-изоляции и оболочке на 10 кВ марки АПвПуг. Он может быть одножильным или трехжильным в зависимости от вида прокладываемой сети:
- А – токопроводящий элемент состоит из плотно свитых в пучок алюминиевых проволок круглого сечения. Класс гибкости – 2.
- Пв – поверх жил есть экран экструзионного типа из композитного проводящего материала. Изоляция выполнена из полиэтилена, сверху дополнительный слой электропроводящего ПЭ.
- г – экран поверх жил в сочетании с блокирующим воду слоем, дополнительно имеется повив медной проволоки и ленты. Сверху дополнительный материал для предотвращения проникновения воды.
- у – защитная оболочка выполнена из сшитого полиэтилена повышенной плотности.
В данной модификации кабеля жила кратковременно может нагреваться до 400 градусов, но рабочая не должна длительно превышать 90.
Применение
В зависимости от конструкции кабели с изоляцией и оболочкой из СПЭ применяют для подключения мощных потребителей к подстанциям, распределительным узлам или щитовым. Производить монтаж можно в земле, в воде или методом подвешивания на опорах, если в конструкции имеется самонесущий элемент.
