Любые электрические системы для поддержания нормальной функциональности оборудуются реле напряжения. Этот прибор используется для контроля питания и в случае возникновения аварии производит отключение нагрузки от сети. Его наличие в системе обеспечивает сохранность работоспособными всех потребителей, но для нормальной работы реле нужно настроить.
Что такое реле напряжения?
Это защитное устройство, которое отслеживает состояние питающего напряжения в сети. Контролируемая величина зависит от модификации аппарата. Для защиты бытовых приборов используют реле напряжения на 230 В. Его задача состоит в экстренном отключении от сети всех потребителей или выдача сигнала о том, что несть нестабильна. Соответственно, при длительных неполадках происходит отключение на резервное питание, а при кратковременных на питание через стабилизатор или иные аппараты. В станках это устройство применяют для контроля перенапряжений в отдельных контурах с целью контроля выполнения каких-то действий, например, зажим револьверной головы или контроля аварийных ситуаций по питанию и экстренного отключения.
Устройство
Принцип настройки реле напряжения зависит от его модификации. Производители электронной аппаратуры выпускают несколько типов данного устройства в зависимости от принципа работы, способа монтажа и пределе контролируемого напряжения. Независимо, в каких цепях оно установлено, любое устройство снабжено набором стандартных узлов:

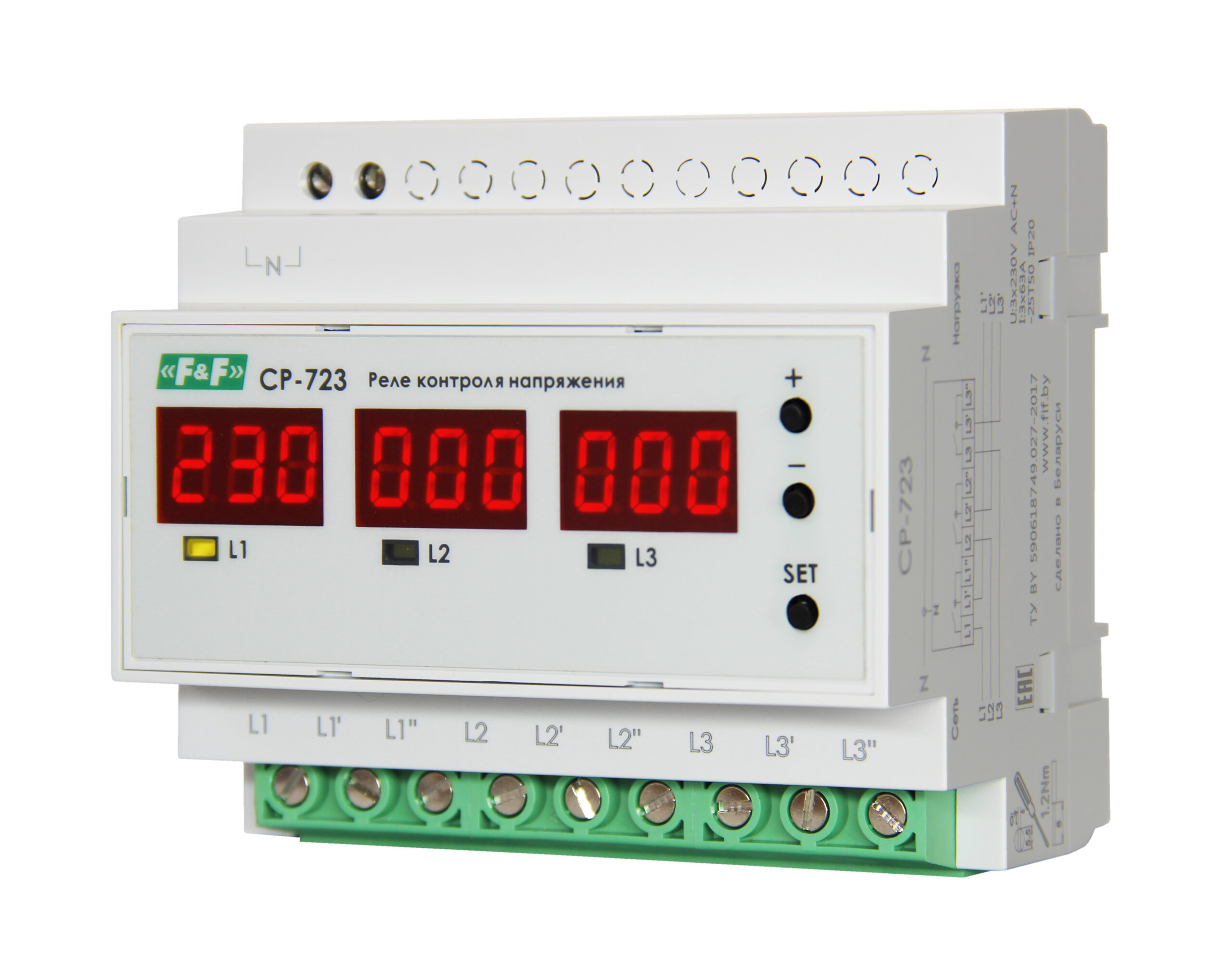

- Индикатор входного напряжения. Он может быть представлен в цифровом виде или отдельными светодиодами с подписями. Цифровые модели более удобны, так как позволяют более точно отслеживать все изменения.
- Индикатор подключения нагрузки. Это обычно отдельны led, который подсвечивается только при подключении нагрузки к выходным контактам. Он либо подсвечивается, либо изменяет свой цвет с зеленого на красный или оранжевый.

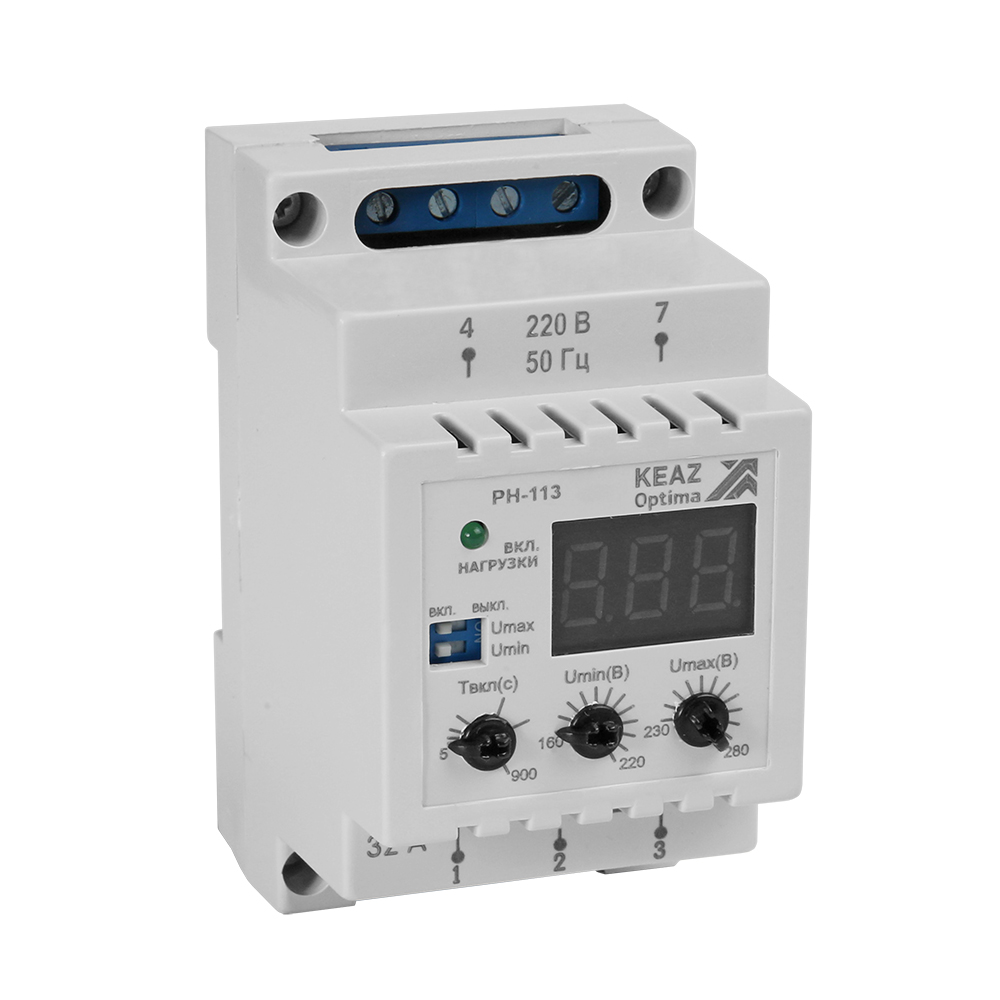

- Комплект регулирующих органов. В более простых моделях они выполнены в виде поворотных многопозиционных переключателей. Другие оснащены кнопками.
- Клеммы для подключения входного питания и нагрузки.
Принцип работ предельно прост. Когда напряжение в норме, то оно поступает к потребителям. Если оно увеличивается или падает, выходя за пределы, то происходит размыкание цепи.
Виды реле напряжения
Существует несколько разновидностей реле напряжения в зависимости от способа монтажа. Производители выпускают модели с интегрированным креплением на DIN-рейку и с плоским основанием для установки на ровную поверхность через отверстия. Тип клемм зависит от мощности. Свыше 100 Вт аппараты оборудованы винтовыми клеммами. Если встроенный расцепитель не рассчитан на токи в нагрузке, то дополнительно устанавливают контактор с большой отключающей способностью.
Особенности настройки
Для нормализации работы реле напряжения всегда после его монтажа в состав любой системы необходимо произвести настройку. Процедура заключается в установке верхнего и нижнего порогов выключения, и подбираются они в соответствии с характеристиками потребителей. Калибровка состоит из следующих этапов:
- Ознакомление с параметрами нагрузки. Каждый производитель указывает предел напряжений, который допустим для питания того или иного прибора. Например, для работы циркуляционного насоса в системе отопления нужно питание 210-240 В.
- Устанавливаются пороги отключения при помощи переключателей. Соответственно, верхний 245 В, а нижний 205 В.
- Проверка правильности срабатывания устройства и настройка времени отключения, если требуется обеспечить более быструю реакцию на изменение напряжения.
Современные электронные модели реле обладают высоким быстродействием и способны мгновенно отреагировать на любые изменения в сети и быстро отключить нагрузку. Если в вашей ситуации должно быть именно так, то при покупке уточните данную характеристику. Обычно скорость реакции составляет 10-20 мкс, но бывают и другие величины.
