В процессе выполнения ремонтных работ и при строительстве новых объектов часто происходят самые разные ситуации. В том числе можно случайно повредить провод электропитания. Чтобы такого не произошло, рекомендуется пользоваться средствами для контроля местонахождения линий. Это особенно актуально в тех случаях, когда прокладку электрики выполнял один человек, а отделку стен плитами другой. Идеально выполнять точные зарисовки с указанием размеров или фото, но если этого не было сделано, то остается способ с применением индикаторных отверток и подобных им приборов.
Как нужно делать?
Перед началом выполнения любых электромонтажных работ необходимо разработать подробный план расположения электрических компонентов в помещениях со способами подводки к ним питания. Наличие бумажного документа снизит вероятность ошибки при выполнении дальнейших отделочных работ. Если план не был сделан, то рекомендуется нанести пометки в местах прокладки кабельных линий. Сделать это можно на смежных стенах или прилегающих поверхностях. Если стены обшиваются двумя листами панелей, например, сначала OSB-плитой, затем гипсокартоном, то на плите стоит нанести схему прокладки линий, отзеркалив пути прокладки проводов карандашом.
Нет пометок
Как быть, если электромонтажные работы выполнялись давно, и никто не помнит схему подключения розеток? В таком случае можно применить специальное устройство для поиска скрытой проводки, так как металлоискателем это сделать дороже и сложнее. Индикаторная отвертка стоит до 100 руб. и ей можно достаточно точно определить наличие проводов, к ним было подключено напряжение. Устройство состоит из генератора, батарейки и антенны. Когда антенна начинает улавливать магнитные колебания над проводом, то загорается специальный индикаторный светодиод. В зависимости от схемы подобные приспособления бывают нескольких типов:
- с одним контактом, так как ко второму нужно прикасаться пальцем;
- с индуктивной или магнитной головкой;
- модели с ультразвуковыми датчиками.
В первых двух случаях к линии должно быть приложено напряжение. В третьем оно не нужно, так как сенсор состоит из генератора и микрофона, приемной антенны. Она улавливает отраженный сигнал от провода и отображает соответствующие данные на экране. В зависимости от частоты принимаемого сигнала можно определить, из какого металла произведены жилы. Эти методы применимы в домашних условиях, когда глубина залегания кабеля небольшая и прибор просвечивает толщину штукатурки.
Как пользоваться индикатором?
Чтобы найти место обрыва, необходимо:
- Проверить, нет ли короткого замыкания после проведения отделочных работ.
- Подать питание в линии.
- Начать вести отвертку по стене, наблюдая за свечением светодиода.
- Если индикатор погаснет, то это означает, что провод оборван в этом месте.
- Подключать питание следует раздельно сразу на одну, затем на вторую жилу, так как существуют ситуации с двойным обрывом.
Поиск обрыва промышленными устройствами

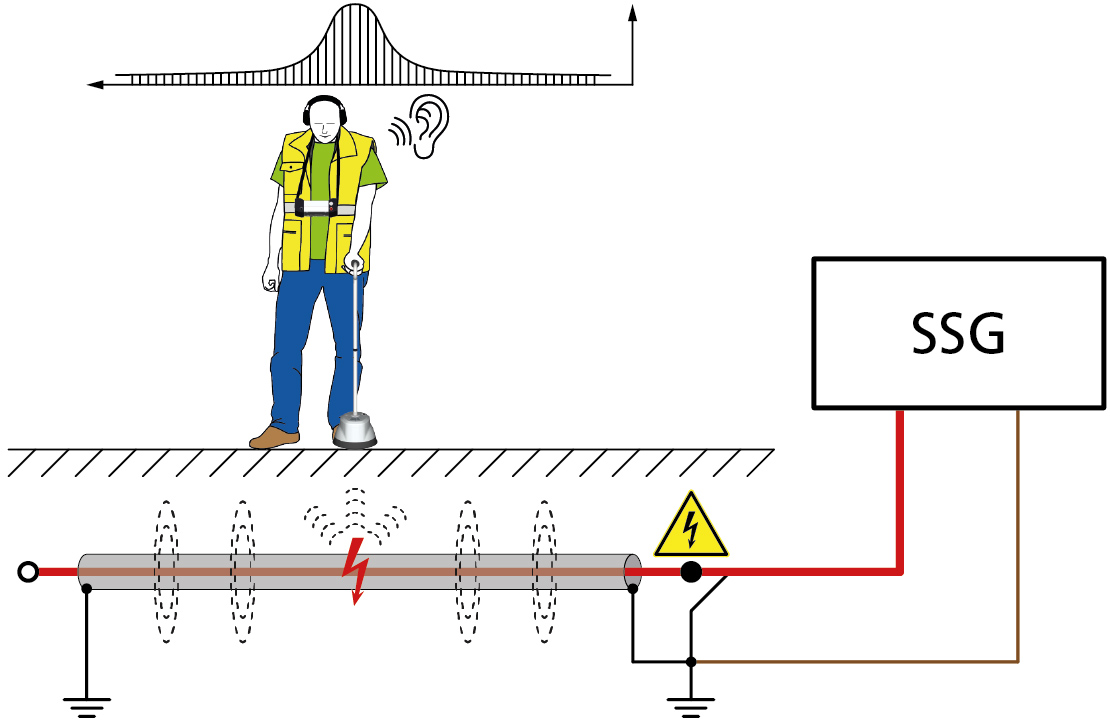

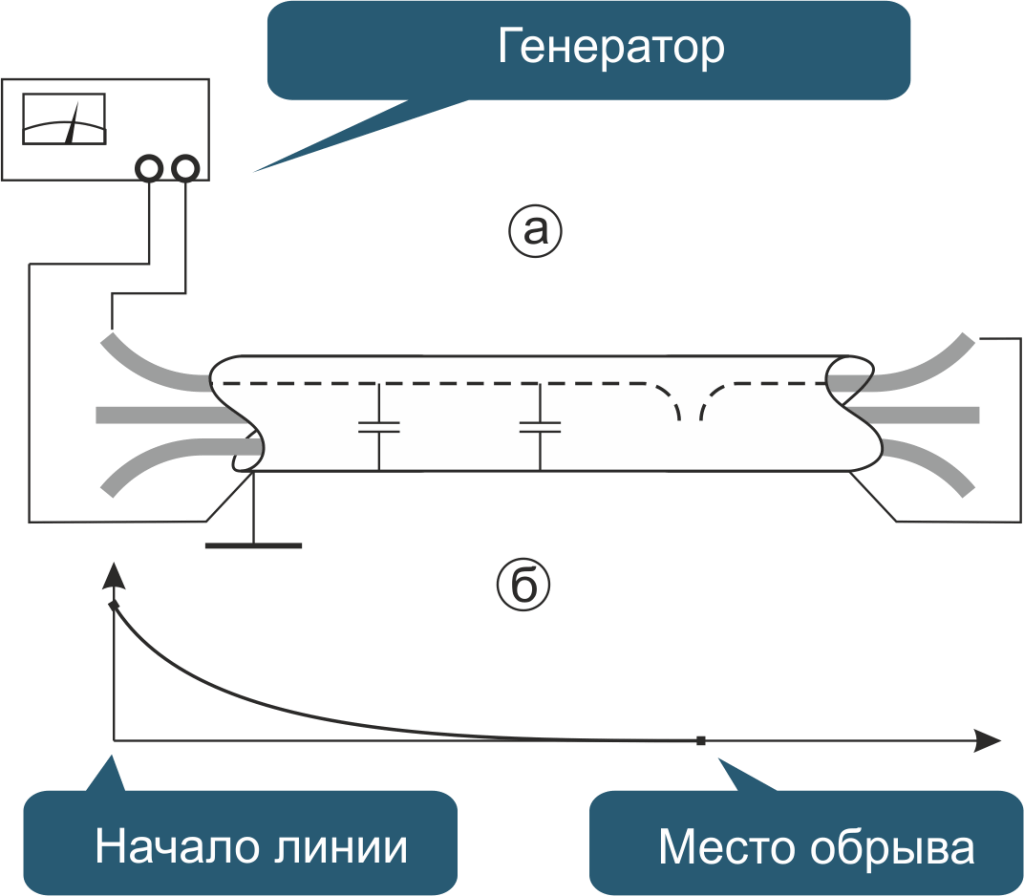

Если была повреждена высоковольтная магистральная линия электропитания или кабель низковольтных сетей, но большой длины, то используют ультразвуковые регистрирующие приборы и импульсный генератор. Аппарат подает частотный сигнал в провод, а с помощью антенны он фиксируется. Таким способом можно выяснить место повреждения с минимальной погрешностью. На длинных магистральных линиях используют несколько иной способ. Сначала подают в поврежденную линию высоковольтный разряд, чтобы гарантировать сделать пробой. В этот момент между оголенными близко расположенными контактами происходит разряд. В результате возникает отраженная волна, у которой можно посчитать скорость возврата, а по ней примерное место повреждения кабеля. Для этих целей применяют специальный прибор, состоящий из генератора импульсного напряжения, индуктивного модуля связи и импульсного рефлектометра.
Существует еще один метод определения места повреждения линии, но основанный на затухающем сигнале. В линию подают импульсное напряжении 32 кВ. Из-за него возникает электрический пробой, а импульсный рефлектометр оценивает временные диаграммы затухания сгенерированного сигнала. По ним высчитывается расстояние до точки повреждения.
