Как подключить рубильник

В сетях электроснабжения применяют разную коммутационную аппаратуру для управления линиями передач. Одним из них выступает рубильник. Это силовой аппарат с ручным или автоматизированным управлением, который своими силовыми контактными группами производит размыкание цепей. Устанавливают их во всех цепях, как низковольтных, так и высоковольтных. Подключение этого аппарата требует исполнения определенных правил. Так как неправильные действия приводят к серьезным последствиям в виде поражения электрическим током и повреждения имущества в результате возникшего из-за дуги пожара.

Телмарк

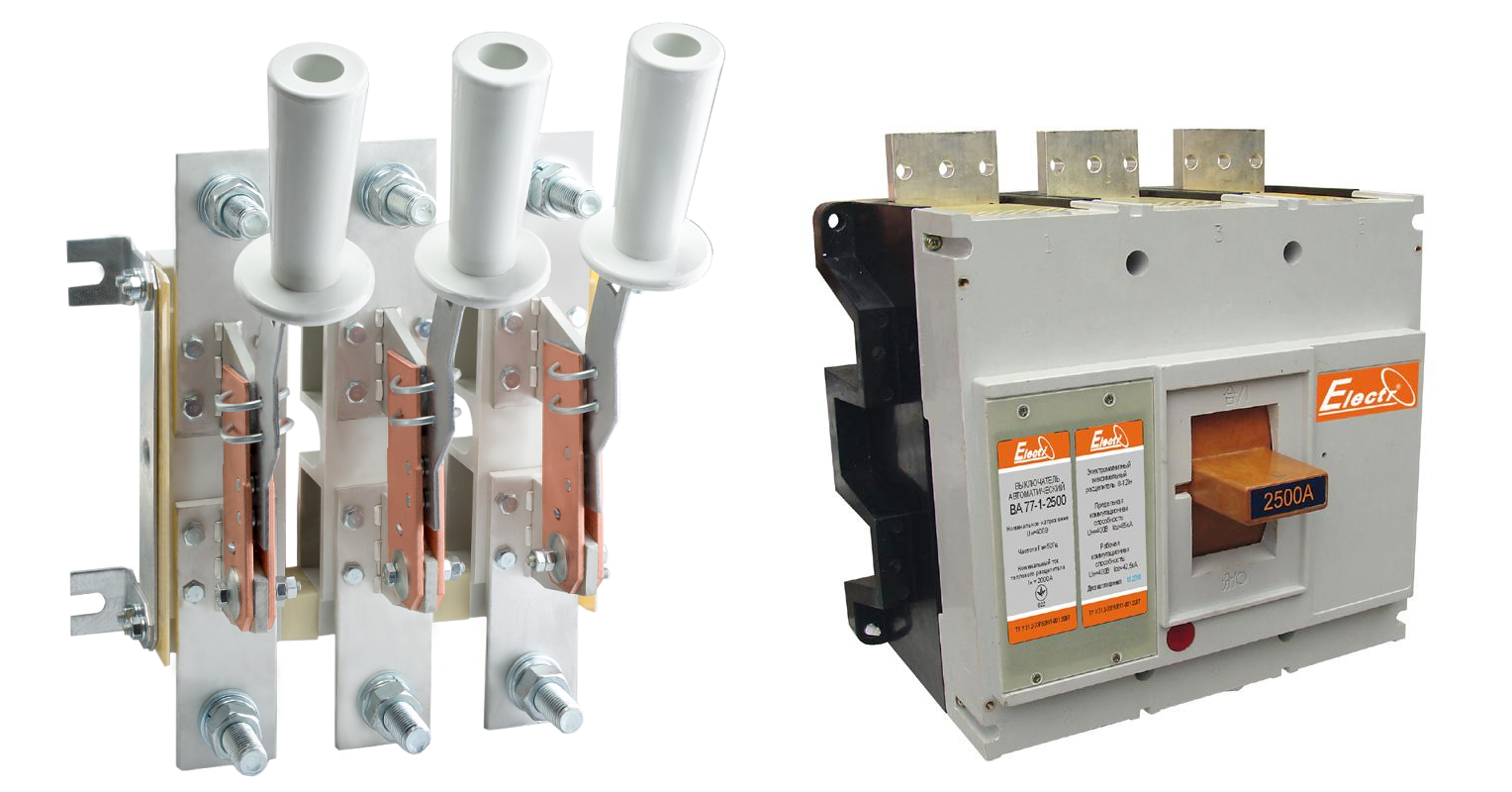

Эти аппараты разделяют на несколько видов в зависимости по разным классификационным признакам. Первое, что следует учитывать, выбирая новый рубильник для комплектации оборудования, подстанции или электрического шкафа, нужно учесть количество коммутируемых фаз. По этому признаку устройства бывают:

• 1-полюсные;
• 2-полюсные;
• 3-полюсные;
• 4-полюсные.

Соответственно, первый два применяют в сетях с однофазным питанием. Ими производят коммутирование цепей в одну фазу или фазу с нейтральным проводником. Двойные рубильники удобны тем, что происходит отключение сразу двух проводников и полностью отсутствует вероятность подведения какого-либо напряжения в схему. Дело в том, что на подстанции также происходят разные неординарные ситуации, в результате которых фаза сменяется нейтралью, что становится жизненно опасным для пользователей. 3 и 4-полюсные типы монтируют в цепях 3-фазного питания без и с нулевым проводом.

При работе с любым электрическим оборудованием необходимо соблюдать элементарные правила по технике безопасности. Именно из-за их нарушения люди часто оказываются под влиянием электрического тока, который может сильно повредить здоровье и причинить вред имуществу. При выполнении подключения или отключения рубильников, необходимо:

• Оповестить окружающих и рабочий персонал о том, что проводятся ремонтные работы, вывесив табличку или инее сигнальные знаки.
• Полностью обесточить оборудование, где будет проводиться ремонт по замене рубильника.
• Будиться в отсутствии напряжения на всех фазах контрольным устройством.
• Любые работы нужно выполнять инструментами с изолированными рукоятками, прошедшими испытания на сопротивление изоляции.

Телмарк

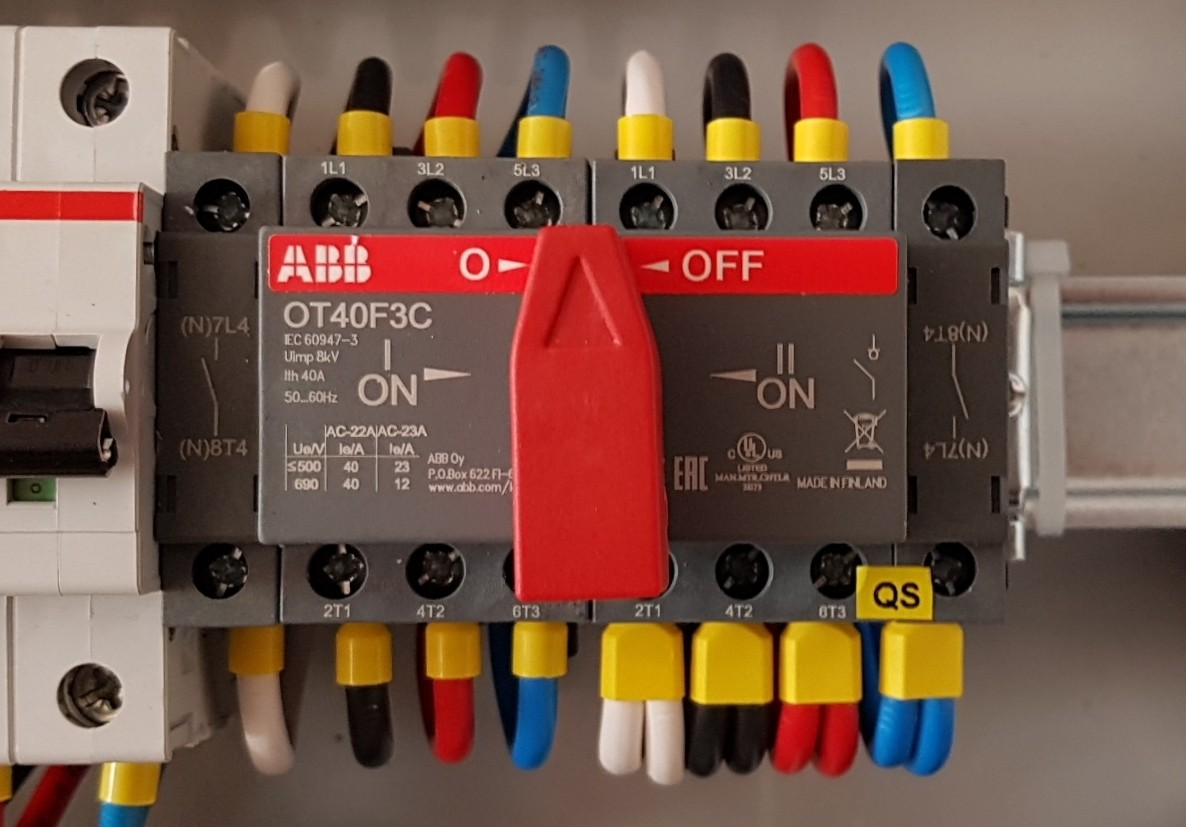

После соблюдения всех правил по технике безопасности приступают к монтажным работам:

• Сначала надежно закрепляют рубильник на штатное место на все предусмотренные производителем винты. Под гайки должен быть подложены контрящие элементы или использованы самоконтрящиеся гайки.
• Далее, подводят провода с аккуратной закладкой в кабельные каналы и отводом по 90 градусов к рубильнику. Не допускается пересечений фаз и перекрестных соединений. Выполняется снятие изоляции на оптимальное для зажима в клеммнике расстояние от края токопроводящей жилы. Обычно оно составляет 1-1,5 см.
• В зависимости от типа проводов действуют одним из способов. Если провод многопроволочный гибкий, то применяют обжимки с изолятором или без него, обжимая жилы специальным инструментом. Если провод одножильный, но тонкий, то его лучше сложить вдвое или в три жилы, затем установить в клеммник и зажать винтом.
• Затяжку болтов или гаек при установке рубильников нужно выполнять инструментами со встроенными измерителями крутящего момента. Момент затяжки указывается производителем. Например, для устройства УЗО 2Р и 4Р тип А/АС он составляет 2,8 Нм, а для модификации В – 3 Нм. Несоблюдения момент может привести к повреждению оборудования.

Таблица моментов затяжки модульных рубильников

Если у рубильника присутствуют болтовые клеммы, то на провод нужно надеть монтажный наконечник с кольцом методом опрессовывания с пайкой. Винту PZ нужно крутить соответствующими отвертками. Нельзя путать шлицы, так как грани легко срываются.
