Для организации коммуникации между разными частями оборудования, военными подразделениями или производственными комплексами применяются кабели связи. Это линии, содержащие токопроводящие элементы значительно менее мощные, чем силовые. Для защиты от внешних электромагнитных помех защищены экраном.
Особенности устройства кабелей связи
Производители выпускают разные типы кабелей связи в зависимости от устройства внешней защитной оболочки, промежуточных слоев и даже принципу передачи сигнала. Например, оптоволокно. Этот тип также является кабелем связи. Для обустройства коммуникации между абонентами в зависимости от условий монтажа и эксплуатации применяют разные виды кабелей:
- коаксиальные;
- симметричные, используемые для дальней или зонной связи;
- телекоммуникационные;
- оптические или оптоволоконные.
Монтаж коаксиальной линии
Кабель коаксиального типа состоит обычно из тонкой центральной жилы внутри пористой полиэтиленовой изоляции, а снаружи медная оплетка, выполняющая роль второго контакта. Между контактными линиями и поверх них имеется экран и одна или несколько защитных оболочек из полиуретана, ПВХ или полиэтилена. Это довольно жесткий тип кабеля, даже если в нем имеется многопроволочная центральная жила. Этот факт указывает на то, что при монтаже его не рекомендуется изгибать с очень малым радиусом. производитель указывает, что изгиб возможен только на радиус, равный 6-10 диаметрам.
Монтировать этот кабель можно разными способами:
- в кабельных каналах (применим любой тип кабеля);
- путем подвешивания и натяжки между опорами (в устройстве должен быть стальной трос);
- по пересеченной местности (провод должен быть бронирован и защищен несколькими слоями от воды).
Внешний защитный слой обычно изготовлен из плотного полиэтилена или мягкого полиуретана. Во втором случае с кабелем нужно работать очень осторожно.
Монтаж симметричного кабеля связи
Этот тип применяют для прокладки абонентской связи на большие расстояния. Он представляет собой набор свитых парных жил, находящихся под общим экраном и внешней оболочкой. Жилы могут быть гибкими, свитыми из тонкой медной проволоки, или жесткими - одинарные. От этого напрямую зависит способ укладки.
Гибким кабелем можно выполнять подключение переносного и передвижного оборудования. Провод с однопроволочными жилами применим только для стационарного закрепления.
Способы монтажа симметричного кабеля связи:
- Натягивание между опорами. В конструкции такого типа должен присутствовать трос или другой самонесущий элемент, а внешняя оболочка изготовлена из светостабилизированного материала. Стальной канат может располагаться внутри между жилами или в отдельной секции.

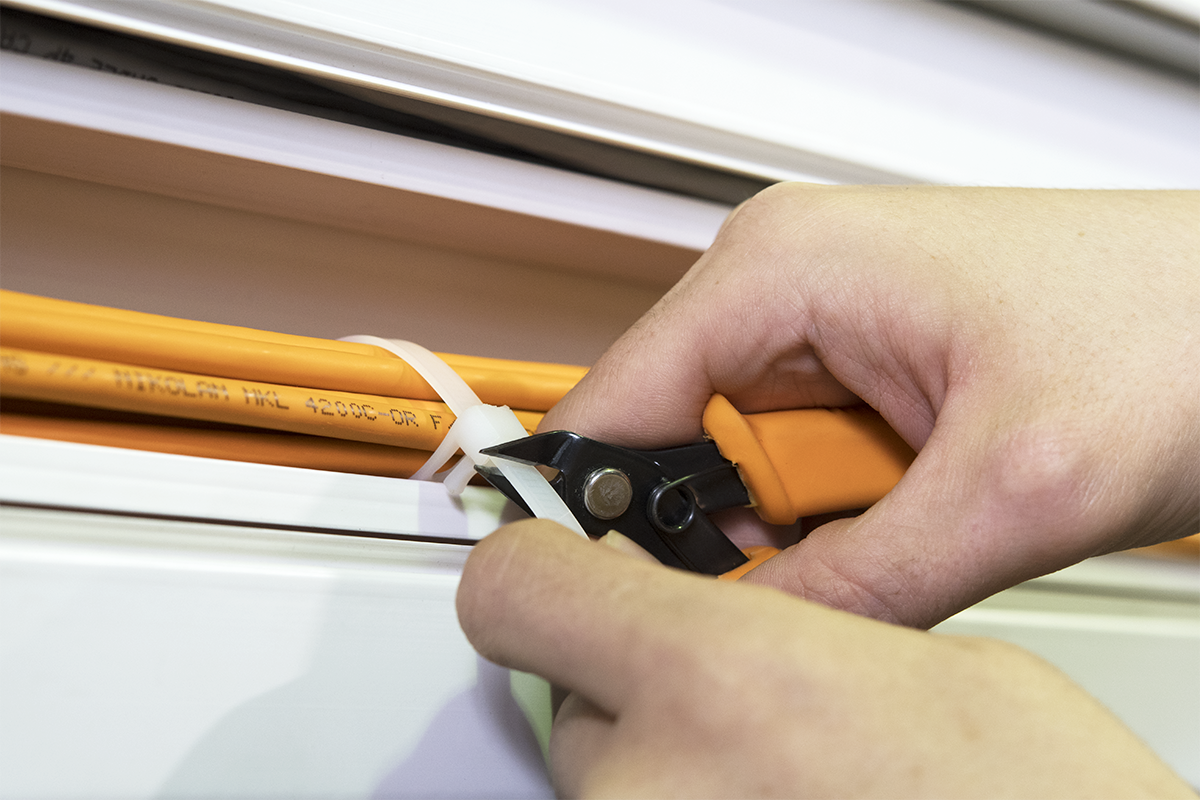

- В кабельных каналах. Для такого способа применимы любые виды проводов, но нужно соблюдать укладку вместе с силовыми линиями, не допуская пересечений и образования петель. Материал изоляции должен быть достаточно твердым для защиты от грызунов.
- По пересеченной местности, по земле и через водоемы. Для этих целей применяют специальные виды кабелей, имеющих броню, экран, гидрофобный заполнитель и другие защитные компоненты.
Монтаж телефонных и оптоволоконных кабелей
Прокладка кабелей для телефонной связи и оптоволокна выполняется аналогичным образом. Их можно проводить под открытым небом по стенам, растягивать на опорах и прокладывать под землей. Так как они обычно менее защищены от механических повреждений, то также нужно использовать кабельные канализации и трубы. При закреплении линии на вертикальной поверхности без короба используют разные виды крепежа, фиксируя провод с шагом 30-50 см.
Для прокладки связи между подвижными компонентами оборудования применяют гибкие провода с многопроволочными медными жилами в эластичной изоляции и оболочке. При этом пути прокладки нужно выбирать такими, чтобы влияние на сигнал от силовых линий было как можно меньше.
