Особенности монтажа кабелей на фасадах зданий

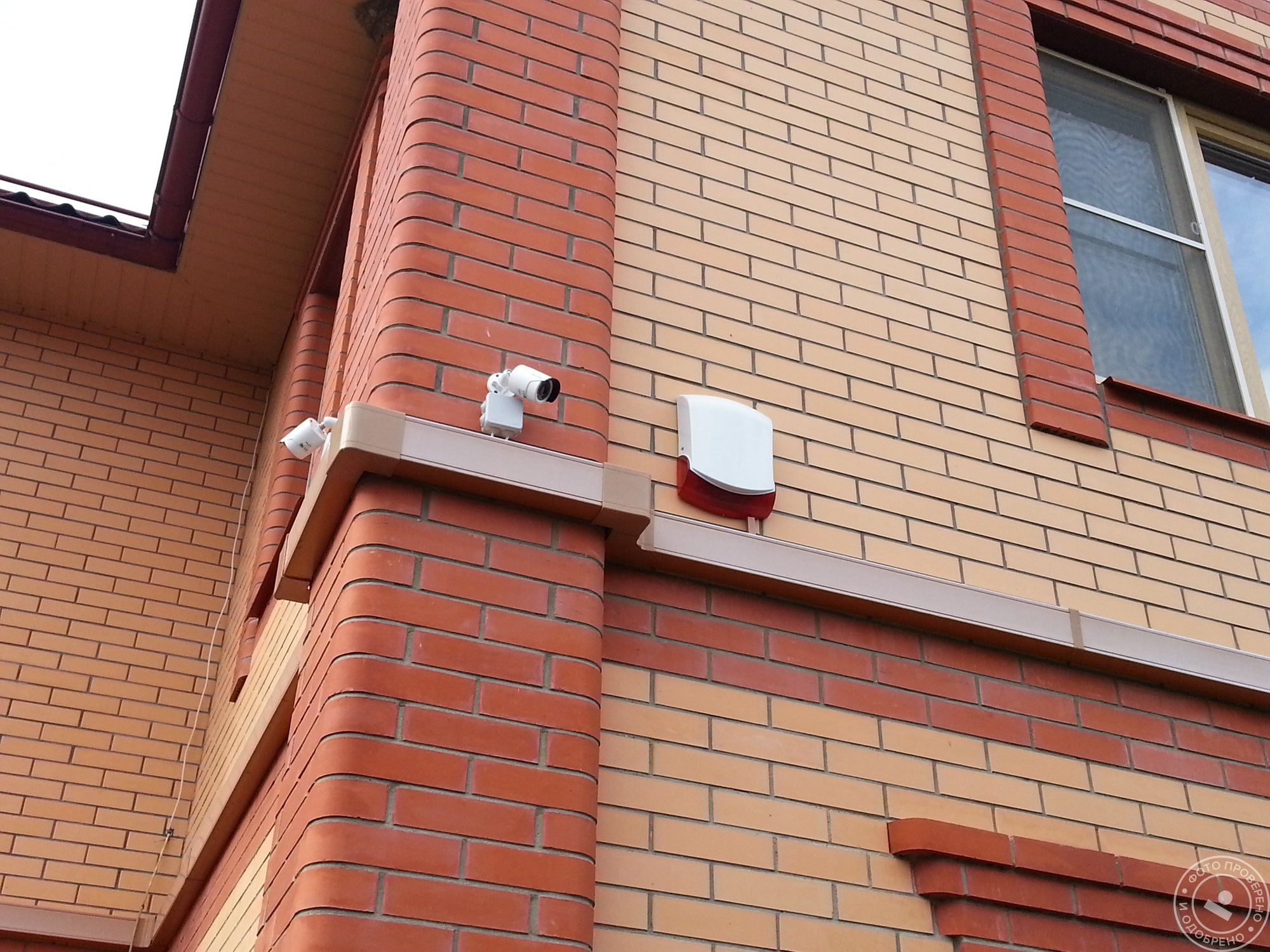

Прокладка кабелей электропитания и связи по фасадам зданий усложняется необходимостью соблюдения требований архитектурного плана. Для этого выбирают пути прокладки, расположенные вдоль бордюров, фризов, карнизов и других экстерьерных элементов. Главная задача состоит в сохранении презентабельности фасада, общего архитектурного стиля и обеспечении безопасности линий от возможных механических повреждений и случайных поражений электрическим током.

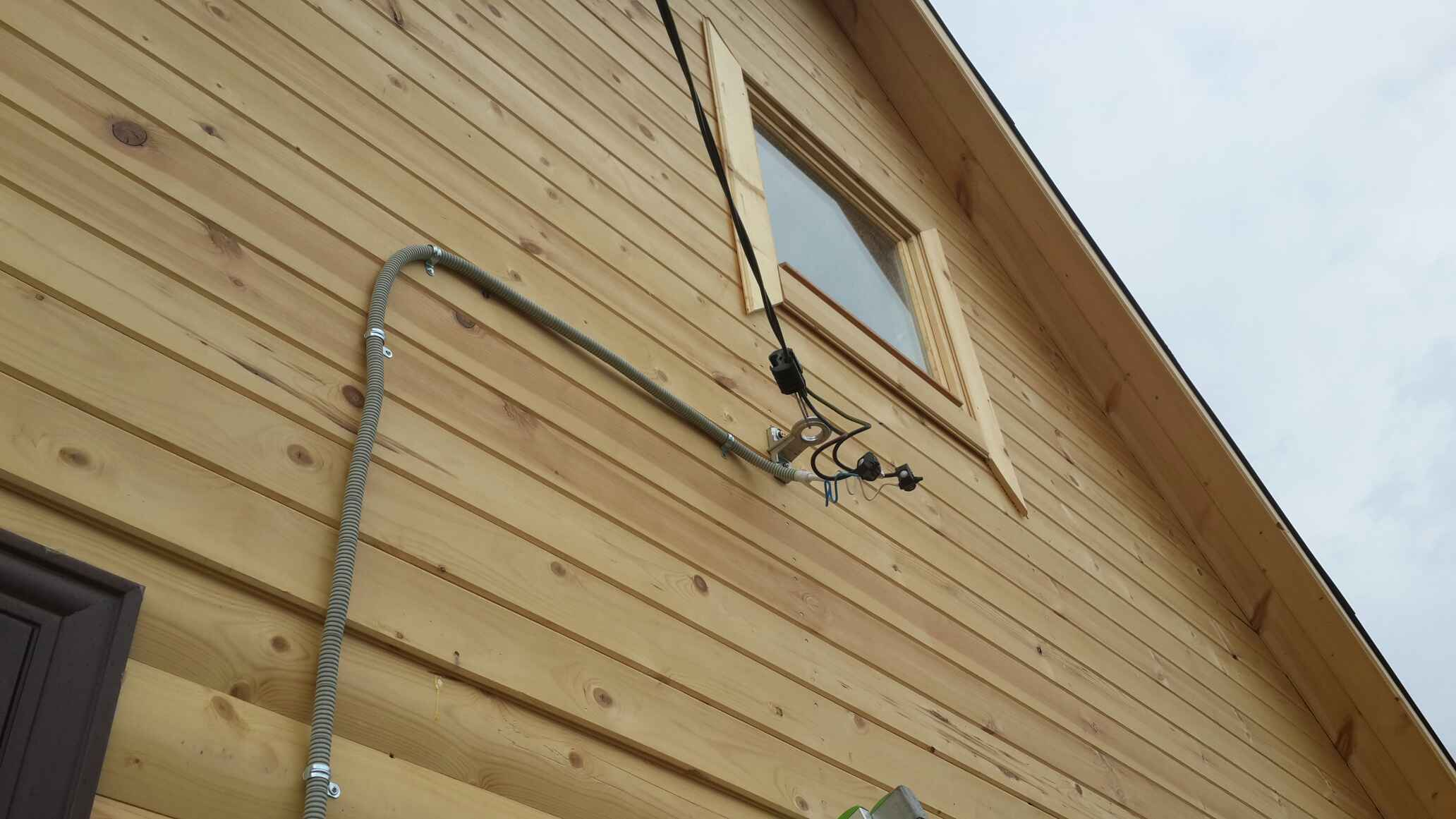

Перед монтажом линии важно грамотно спроектировать план укладки. Он, как и способ, зависят от того, имеется ли финишная отделка или нет. Если ее еще нет или планируется выполнить реконструкцию, то целесообразно сделать штробы и в металлической гофре провести линию в ней. Вместо гофры допускается использование лотка, но в обоих случаях он должен быть заземлен с подключением к шине PE в водяном щитке. Использование на фасаде гофры или кабельного канала обязательно, так как всегда существует риск механического повреждения при неаккуратных работах.

При открытом способе монтажа применяют кабельный лоток из оцинкованной стали. Его аккуратно монтируют под карнизом на безопасном расстоянии от окон и земли. Металлический короб обязательно заземляют. В таком случае он будет открыт, но зато его можно покрасить в цвет фасада или сделать элементом декора.

Выбрав способ прокладки кабеля питания, важно соблюсти минимальные расстояния от оконных и дверных проемов. Силовые линии прокладывают на следующем расстоянии:

• от окон – не менее 0,5 м;
• от уровня земли – не менее 0,7 м;
• от двери – не менее 1 м;
• от верхней точки фундамента – от 0,6 м.

Также учтите внешние факторы. Если линия закреплена в голом виде, без короба, гофры или лотка, то нужно выбирать изделие в УФ-стойкой оболочке. Но использование гофры или короба обязательно по требованиям в ПУЭ. В обозначении продукции должна быть указана стойкость к ультрафиолету, перепадам температур и влажности, так как все эти факторы будут влиять на линию.

Рассмотрим типовой перечень работ при планировании линии электропитания по фасаду здания:

• Составление проекта с учетом архитектурных особенностей объекта.
• С помощью лазерного уровня и других средств наносят отметки будущих путей монтажа.
• При помощи инструментов прорезают штроб нужного сечения, обычно 50х50 мм для гофры с такими же параметрами.
• Если не предусматривается замуровывание кабеля, то на анкера или дюбеля крепят лотки. В них, в пластиковой ПНД-трубе прокладывают силовые линии. Труба создаст дополнительный защитный слой на изгибах для предотвращения случайного механического повреждения на заворотах.
• Проволокой или стяжками трубу закрепляют к лотку для исключения случайного выпадения при дальнейшем монтаже.

Проход кабеля через стену делают через гофру для предотвращения возникновения трения или создания дополнительных механических нагрузок. Для такой прокладки используют специальный защищенный кабель в усиленной оболочке. Если он также прокладывается в земле, то в конструкции должна присутствовать стальная броня. Провод без разрывов вводят во внутренний распределительный щиток. Стальная броня непосредственно или через дополнительный гибкий проводник и хомут подключается к шине PE. Линии связи также рекомендуется протягивать в ПНД-трубу и укладывать в стальные лотки. Они будут выполнять роль экрана и механической защиты. Важно, чтобы линии питания и коммуникации не пересекались, так как это вызовет наведение помех. Соблюдение этих несложных правил исключит какие-либо помехи и нестабильность передачи данных.
