Для организации устойчивой передачи аналоговых сигналов с камер видеонаблюдения и прочих устройств применяют коаксиальный кабель. Это специальный провод, состоящий из тонкой однопроволочной или многопроволочной жилы в пористой полиэтиленовой изоляции. Поверх нее имеется оплетка из медной проволоки с фольгой. Снаружи кабель может иметь только полимерный или ПВХ-слой.
Особенности монтажа с коаксиальным кабелем
Коаксиальный кабель требует умения работы, так как внутреннюю тонкую жилу легко повредить. Наличие сплошного экрана обеспечивает возможность передачи данных на высоких частотах без потерь и искажения. Данный тип кабеля применяют для прокладки линий связи в общественных и военных объектах, системах оповещения, в компьютерных системах и бытовой технике.
Если коаксиальный кабель прокладывается по улице, то необходимо:
- через каждые 15-20 км обустроить кабельные площадки;
- на площадках установить противопожарные средства;
- выполняют испытательные процедуры перед монтажом кабельной линии (визуальный осмотр, измерение сопротивления, контроля целостности и прочности изоляции).
Организация качественной передачи сигнала
Коаксиальный кабель обладает волновым сопротивлением, которое при несоблюдении норм при его прокладке может сильно изменяться. Необходимо обеспечить однородность цепей, для этого линии сначала группируют по определенным конструктивным параметрам, волновому сопротивлению и величине рабочей емкости и затухания.
При выполнении прокладки коаксиальных линий на одном участке применяют абсолютно идентичные марки кабелей, предварительно прошедшие проверку по всем параметрам (волновое сопротивление, емкость, затухание). Любые отклонения в линии могут привести к нежелательным последствиям в виде искажения синфазных сигналов и получении неверных данных от приемных устройств.

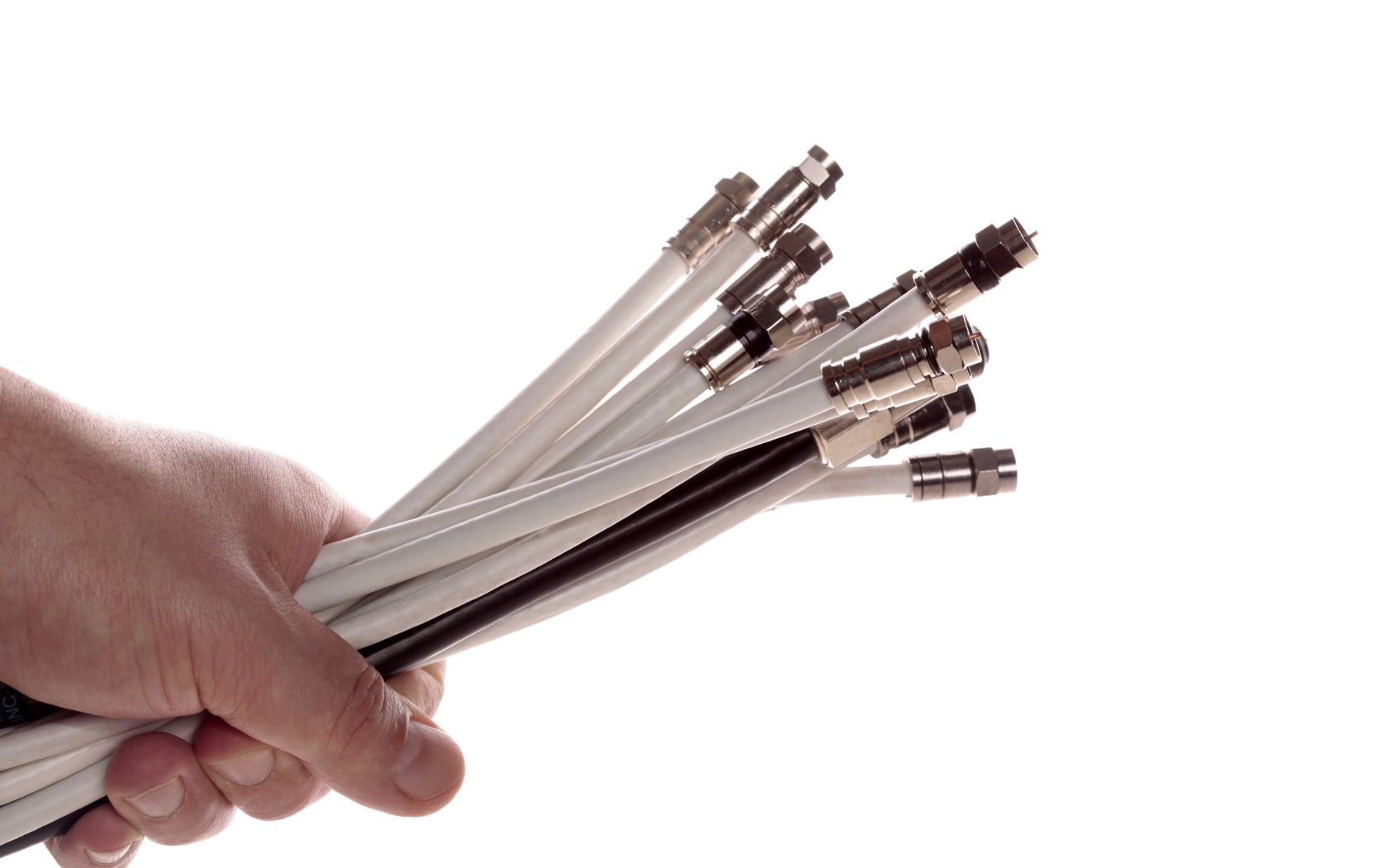

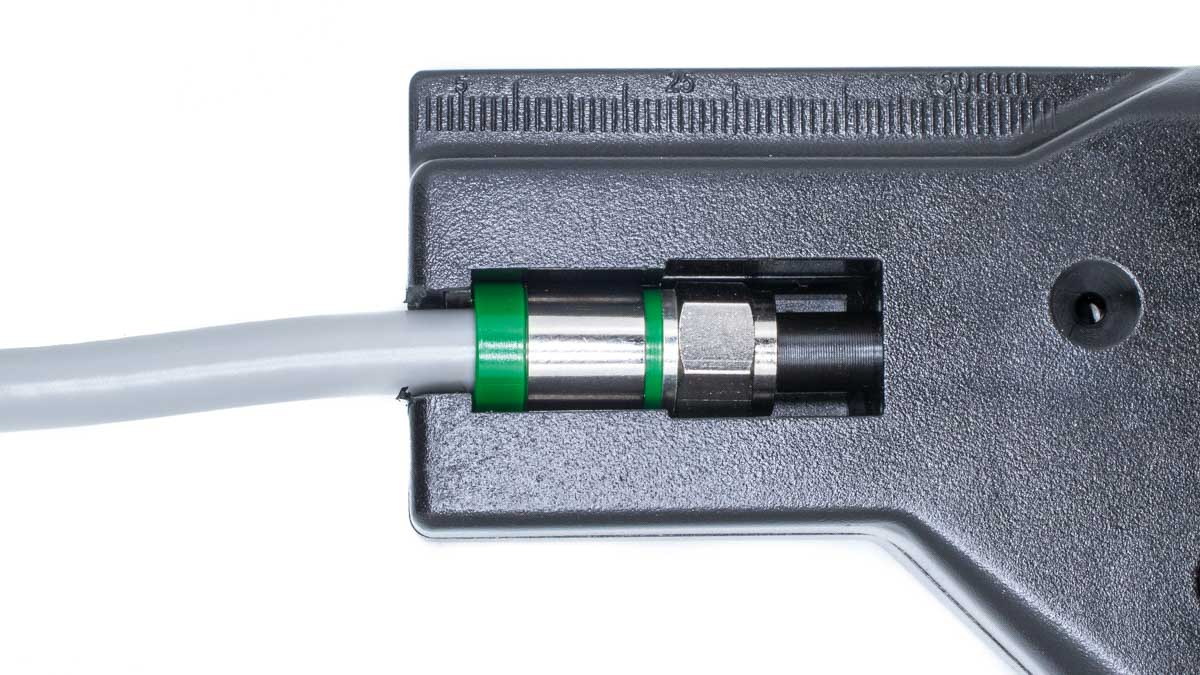

Если при прокладке нескольких кабелей требуется выполнять их стыковку, то соединяют коаксиальные линии в одном месте. Каждое подобная стыковка вносит свои помехи в передаваемый сигнал и увеличивает общее сопротивление линии. По данному критерию кабельные линии делят на 5 групп и прокладывать вместе можно только одинаковые или смежные типы. После стыковки всех кабелей производят проверку неоднородности линий. Для этого применяют специальный импульсный прибор. Он показывает степень однородности канала по всей длине. Также с его помощью можно обнаружить конкретное место, где присутствует некий дефект.
Коаксиальные кабели необходимо правильно группировать по волновому сопротивлению. В месте соединения оно не должно превышать значения 2,4 Ом при стыковке любых типов проводов.
Монтаж коаксиального кабеля на столбах и стенах выполняют при помощи узлов крепления. Это металлическое приспособление из нержавеющей стали или с цинковым покрытием. Сначала натягивают несущий трос, затем к нему нейлоновыми усиленными стяжками крепят сигнальный провод.
Разбивочные мероприятия
Важным этапов при прокладке коаксиального кабеля является разбивка трассы. Линия делится на фрагменты определенной длины с учетом наименьшего количества выполняемых работ по строительству коммуникаций. А также обслуживания и эксплуатации. Для удобства ремонта, диагностики трассу выбирают по возможности линейной, но выполняют обход участков грунта, где высока вероятность повреждения компонентов линии агрессивными средами, способными вывести ее из строя.
Подземная прокладка коаксиальной линии
Бронированные коаксиальные кабели прокладывают подземным способом одним из двух методов. Для одного применяют спецтехнику с кабелеукладочным приспособлением, а по второму работают вручную. При выполнении укладки нескольких линий кабеля ориентируют в одном направлении. Во время укладки провода с использованием техники необходимо обеспечивать усилие от специального привода, а не от натяга кабеля. Данный провод не является самонесущим, поэтому его экран можно легко повредить чрезмерным усилием. Глубина траншеи для кабеля должна составлять не менее 0,7 м, но она зависит от особенностей грунтов.
