Проблема оледенения труб, крыш и водостоков стоит очень остро. Для ее решения был придуман нагревательный кабель. Это удобный способ без лишних усилий растопить накопившийся лед, тем самым освободив проход для беспрепятственного схода воды. Самым первым появился резистивный тип, представляющий собой спираль накала или просто стальную проволоку. Управлять таким нагревателем достаточно сложно, особенно на большой длине. Ему на смену для обогрева труб, водостоков и пешеходных дорожек был придуман саморегулирующийся кабель. Он более технологичен, но при этом прост в управлении. Именно по этой причине его стали применять не только для подогрева полов в помещениях, но и для оттаивания труб водопроводов, водостоков и канализации.
Устройство саморегулирующегося кабеля
Кабель с самостоятельной регулировкой температуры нагрева является более технологичным изделием, чем простой резистивный. В нем содержится 2 параллельно уложенные жилы из луженой или голой меди. Они бывают одинарные и многопроволочные гибкие для обогрева частей установок, работающих в условиях вибрации. Проводники залиты специальной графитовой смесью, которая способна изменять сопротивление в зависимости от температуры нагрева. Она представляет собой полупроводниковый полимер с добавлением графита. Между жилами есть связи, называемые матрицей. Первый слой изоляции поверх графитовой массы изготовлен хи термостойкого материала на основе фторполимера. Также имеется экран из оплетки и внешняя герметизирующая оболочка из полиолефина или полиэтилена.
При подаче тока к жилам через полупроводник начинает протекать ток. Он вызывает нагрев материала и увеличение сопротивления. Чем выше температура, тем меньше ток потребления и выделяемая мощность. Нагреваемый материал рассчитан на определенную температуру нагрева от 45 до 90 градусов и выше не нагревается.
Особенности саморегулирующегося кабеля:
- безопасность, не существует ситуаций, когда он может перегреться;
- не нужно применять регулирующие устройства, термостаты;
- не требуется устанавливать термодатчики;
- проще в монтаже;
- больше способов его применения.
На что обратить внимание при выборе перед монтажом
Выбирая саморегулирующийся кабель для теплого пола, подогрева водопровода или иных нужд, необходимо учитывать его характеристики:
- напряжение питания – 220 или 380 В в зависимости от мощности;
- мощность погонного метра – от 130 до 200 Вт;
- сечение или размер кабеля;
- рабочая температура и допустимая температура окружающей среды.
Способы монтажа
Метод прокладки саморегулирующегося кабеля зависит от места применения или объекта, который им будет обогреваться:
- Пол, крыльцо или ступени. Монтаж выполняют под стяжку с последующей укладкой плитки, под ламинат в виде тонкой ленты. Кабель поставляется в нагревательных матах или укладывается на пол с фиксацией на сетке или точечно к полу неметаллическими скобами. Можно прорезать каналы в бетоне и заложить кабель в них.
- Кровля. Кабель закрепляют на специальные кронштейны, смонтированные на кровле. В продаже есть приспособления для металлочерепицы и гибких покрытий. Металлические оцинкованные крепления закладывают на этапе монтажа кровельных покрытий и прикручивают их к элементам контробрешетки. Скобы располагают в шахматном порядке у края крыши перед водостоком, чтобы лед быстро оттаивал и сразу в виде воды скапывал в лоток. Нагревательный провод не должен быть натянут. Его располагают свободно без натяжки.

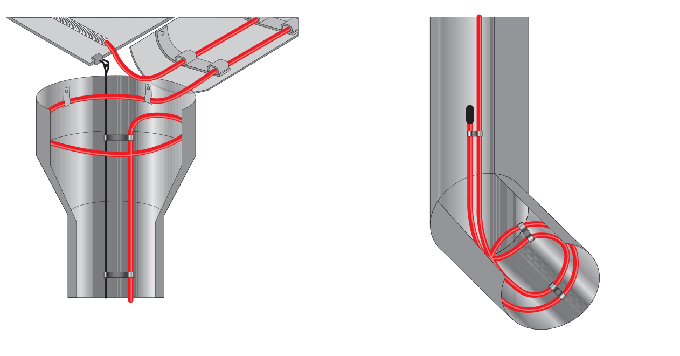

- Водостоки. Монтаж нагревательного кабеля в водостоках выполняется протягиванием его через трубу на всю длину водостока или укладкой в лотки. Для безопасности провод можно протянуть с тросом, оставляя свободные участки при входе в водостоки с острыми кромками.

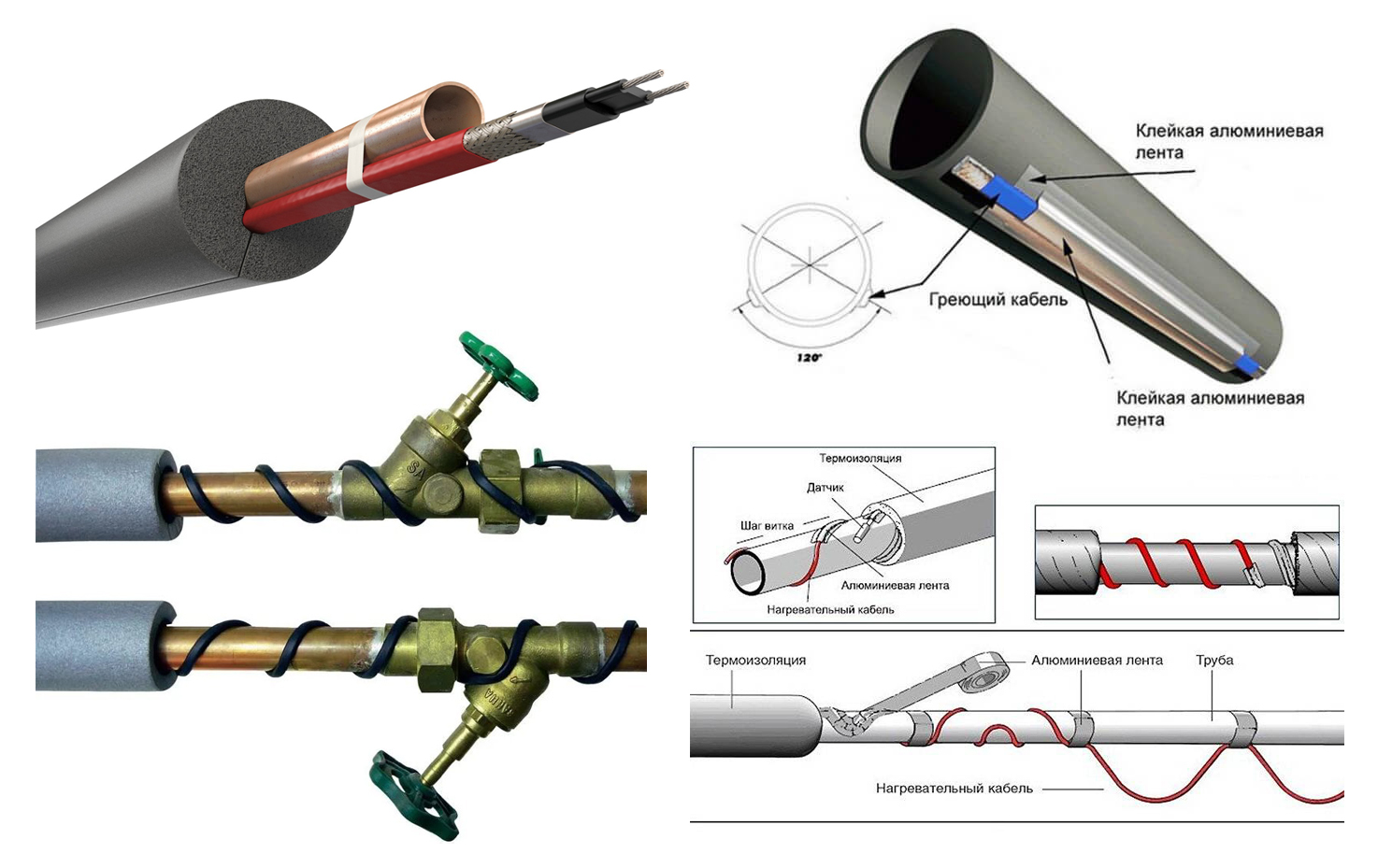

- Водопровод и канализация. Для подогрева воды и сточных вод применяют два способа – наружная укладка поверх трубы и погружение внутрь трубопровода. Для этого используют специальные фитинги с герметичными уплотнениями. Снаружи кабель укладывают вдоль, монтируют зигзагом, волной или окручивают. Поверх обязательно монтируют слой теплоизоляции.
Крепления для саморегулирующегося кабеля для кровли
Существует много вариантов металлических креплений для нагревательных кабелей. Для монтажа непосредственно на кровле применяют зажимы СР.1-25Ц или СР.1-25ЦО. Для закрепления к тросу для прокладки в лотках и эндовах – СР/Е1-25Ц, С/Т2-50Ц и др. Есть зажимы для одной, двух и трех ниток Также можно смонтировать кабель в лотке, зафиксировав его крепежом на капельник СР/К1-25Ц.
