Судовые кабели – специальные проводники с усиленной защитой, способные функционировать при условиях постоянной влажности и морской среды. От «сухопутных» аналогов отличаются устойчивостью не только против воды и перепадов температур, но также вибраций, покачивания и иного физического воздействия, что нередко случается на судах.

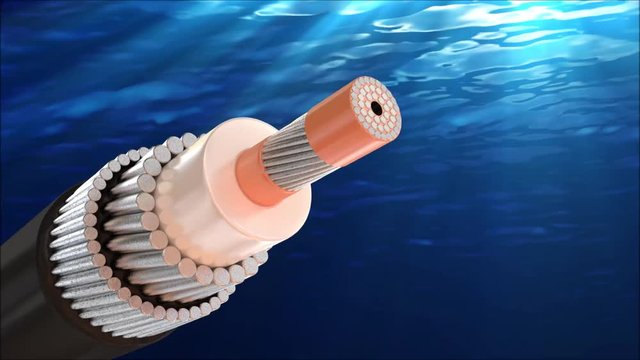

Особенности конструкции
Судовые кабели как АКНРЭ, ГЕРДА-КСднг(А), АКНРУ и иные марки – инженерные конструкции, приспособленные к особым условиям эксплуатации. Это обусловлено необходимостью выдерживать постоянную влажность, солёную воду, сильные вибрации, экстремальные температуры и прочие факторы:
| Элементы конструкции | Характеристика |
| Изоляция | Изолируются проводники влагостойкими материалами диэлектрической прочности. Зачастую это сшитый полиэтилен (обозначается XLPE), каучук этиленпропиленовый (EPR) и поливинилхлоридные компаунды (PVC). Обеспечивают изоляцию проводников и герметичность |
| Проводники | Медные стандартные или алюминиевые с хорошей проводимостью. Зачастую многопроволочные, что обеспечивает проводам нужную гибкость и устойчивость против вибраций |
| Оболочка | Наружная защита предотвращает повреждения от внешних воздействий как вибрации, толчки и натяжение, УФ излучение и воздействие химических соединений. Бывает из неопрена, полиуретана или PVC компаундов, устойчиво выдерживающих попадание масла и иных жидкостей |
| Экран | Защищает провод от электромагнитных волн, обеспечивая электромагнитную совместимость. Медная оплётка или алюминиевая фольга |
Целостность судового кабеля – залог безопасной работы систем на судне.
Сферы применения кабеля и условия эксплуатации
Судовые кабели используют не только для электросистем на кораблях, но и других сооружениях как:
- Пассажирские и транспортные суда – на линии электропитания и связи, системах безопасности, навигации, освещения и развлечений.
- Военные корабли – управление вооружением, системы связи, питания, навигации.
- Буровые платформы – сеть электропитания объекта, системы связи, безопасности и жизнеобеспечения.
- Катера и яхты – электропитание для навигационного оборудования, подключение к сети бытовых приборов, освещения и центра управления.
Чтобы кабели стабильно функционировали на сложных условиях, конструкция должна отвечать требованиям:
| Параметры | Показатели |
| Температура | Конструкции должны выдерживать без поломок смену температур от холода в -60 до жары +50 |
| Влажность | Влагостойкие материалы для защиты от постоянного воздействия влаги |
| Вибрация | От работающих двигателей, волновой качки и сильного ветра создаётся сильная вибрация, способная повредить провода |
| Солёная вода | Считается агрессивной средой, растворённая соль способна разъедать материал при длительном контакте, вызывая коррозию металла и разрушение полимерных соединений. |
К примеру, кабель марки КНРЭ устанавливается на судах оснащён резиновой изоляцией и устойчивой к воздействию масел и топлива оболочкой. Снаружи защитный экран отражает электромагнитные помехи. Стабильно работает при -40 морозе и жаре +60, выдерживая при этом высокую влажность.
Классификация и сфера применения
Судовые кабели различаются ещё по месту использования и функциональному назначению, например ГПЭМ, КЭПР-П, КГМГ и пр.:
- Силовые – передают по сети электроэнергию к пунктам приёма – насосам, двигателям судна, осветительным приборам. Способны выдерживать токовые нагрузки.
- Контрольные – передают сигналы центра управления и информацию по схеме измерительные приборы – автоматика – исполнительные механизмы. Работают точно и быстро.
- Сигнальные – передают цифровые и аналоговые типы сигналов, обеспечивая бесперебойную связь, работу сигнализации и навигации. Помехоустойчивы, способны передавать сигналы далеко с минимальными потерями.

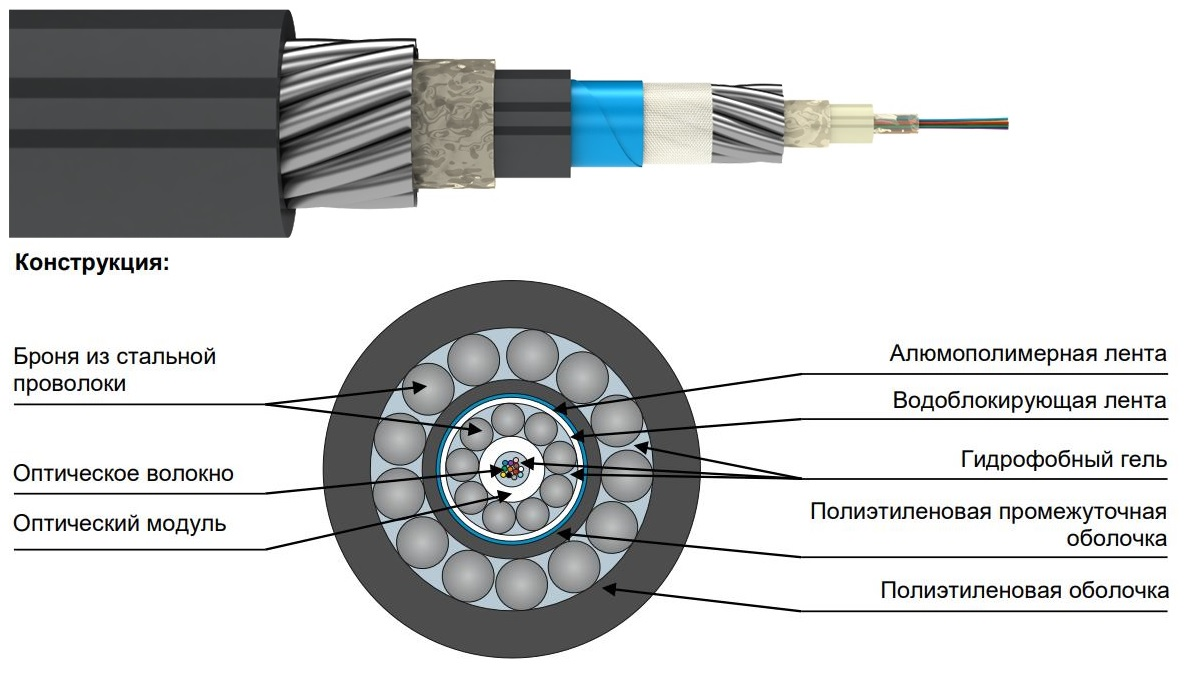

- Кабели связи – связывают между собой суда и их с берегом. Это телефонные кабели, локальных сетей, интернета и прочих систем. Чаще используются оптоволоконные.

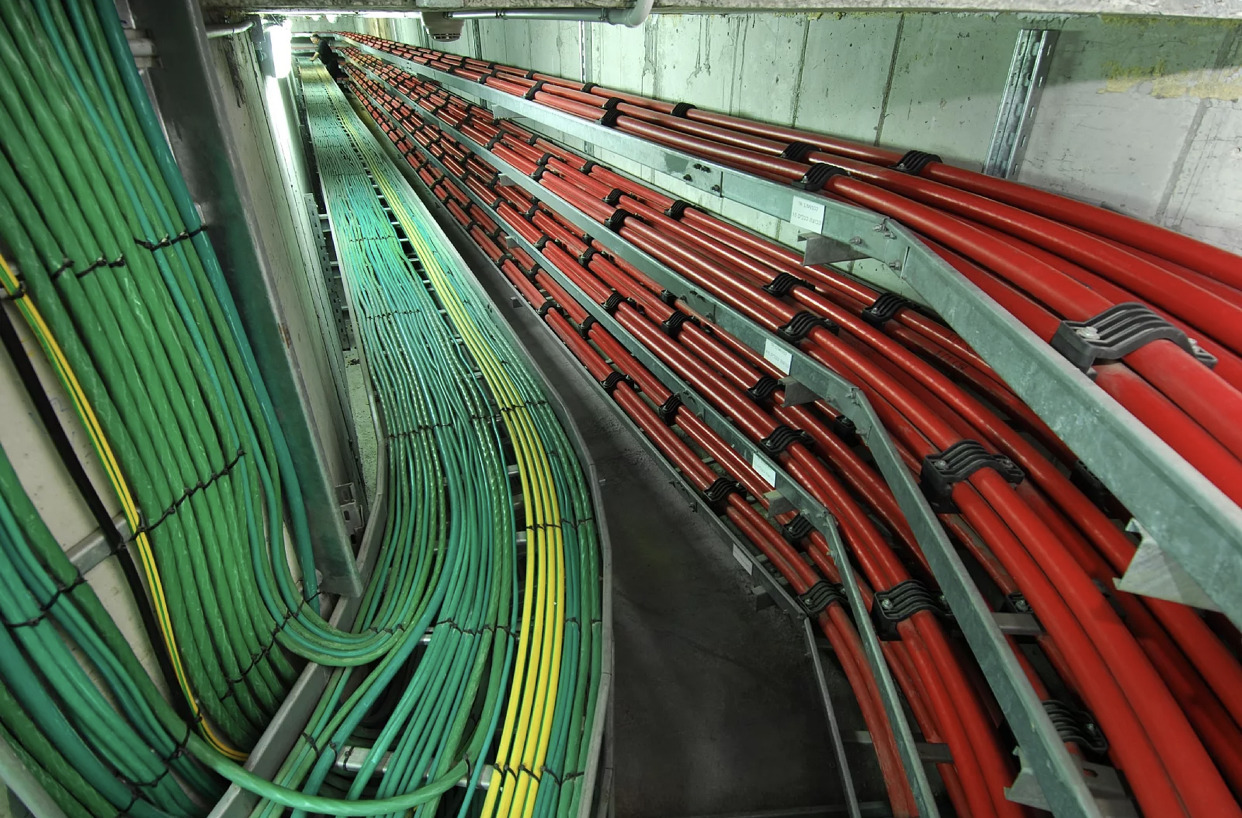

При монтаже провода укладываются в местах, куда несложно попасть для проведения монтажных работ. И особую важность играет прочность изделия, т.к. в море ремонтировать неполадки электросети сложно.
