Правила укладки кабеля в кабель-каналах: основные ошибки

Монтаж кабеля внутри кабель-каналов требует большей внимательности, ведь в случае допущения ошибки, понять это можно будет лишь когда возникнут последствия. Такие каналы используются для защиты линии в местах изгибов и сложных участках, например, при прокладке под землёй. Зная нюансы процедуры, можно повысить срок службы линии и её безопасность в целом.

Телмарк

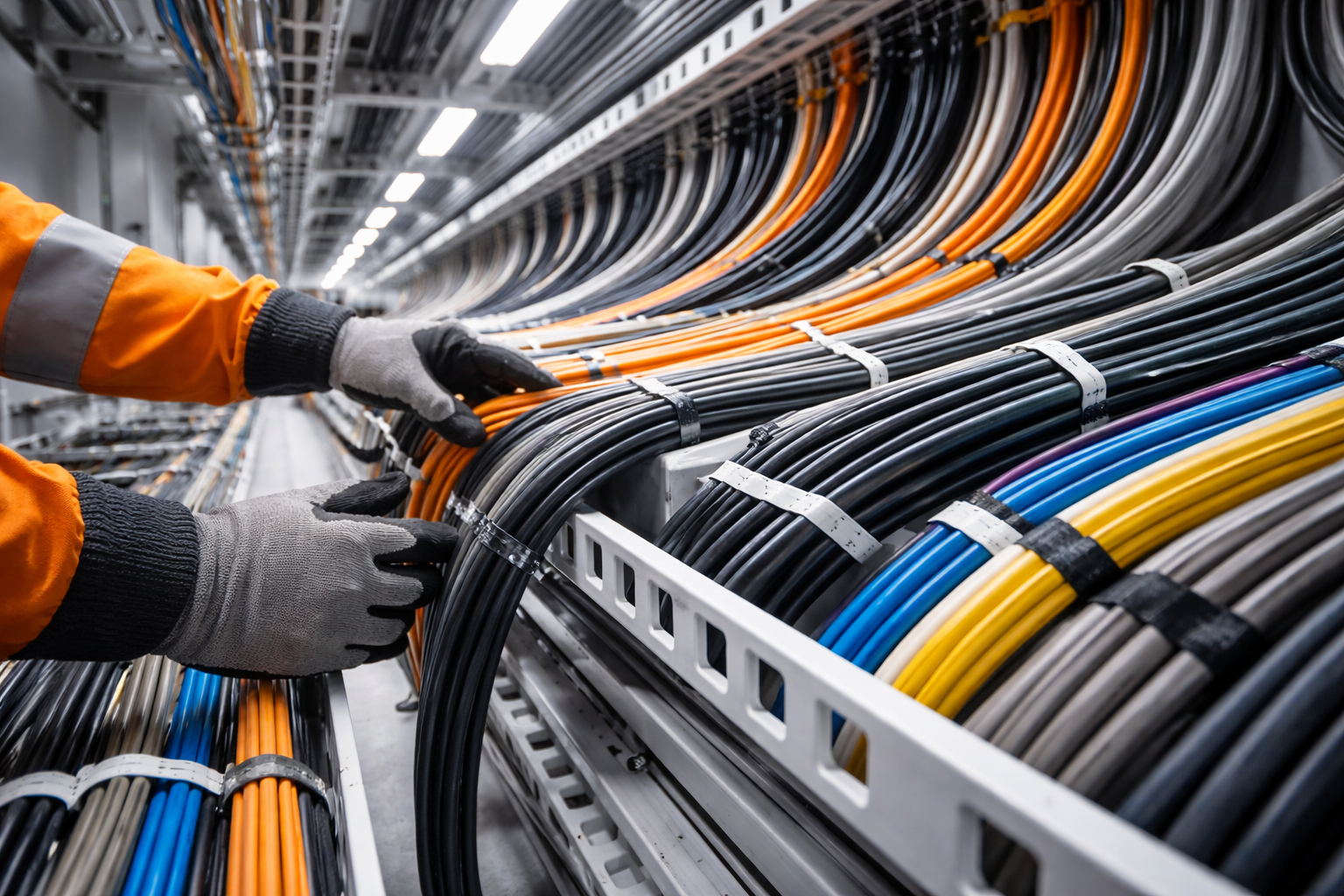

Правильный монтаж – залог безопасности, стабильной работы системы и простота дальнейшего обслуживания. Важно минимизировать риски возникновения поломок, ведь часть кабеля будет скрыта внутри канала, что усложняет ремонт:

• Выбор размера канала – наиболее важное из правил. Заполнение кабель-канала (короба, лотка) должна составлять лишь 40-50% от внутреннего сечения. Это обеспечивает нормальный теплоотвод и возможность добавлять / менять кабели в будущем. Перед монтажом следует сложить диаметры кабелей и выбрать канал с запасом по ширине.
• Сортировка и разделение изделий – силовые и кабели слаботочных систем для телефонии, интернета или сигнализации разделяются внутри общего канала. С помощью внутренних перегородок или укладывания в разных отсеках многокамерных коробов. Это предотвращает возникновение электромагнитных помех.
• Рекомендуется группировать изделия одного типа и назначения, укладывая их параллельно, без переплетений.
• Крепление и укладка – внутри лотка они должны лежать свободно, без натяжения. Можно зафиксировать пластиковыми стяжками или креплениями. В пластиковых коробах крышка закрываться должна без усилия и давления на проводник. Кабели в коробе помещаются прямо, без перекручивания и резких изгибаний.
• Для обрезки концов используется ножовка или острый канцелярский нож, а в качестве крепления – дюбели, клей и саморезы.

Обязательно промаркировать всё или составить схему, куда какой проводник идёт, особенно если таких много.

Телмарк

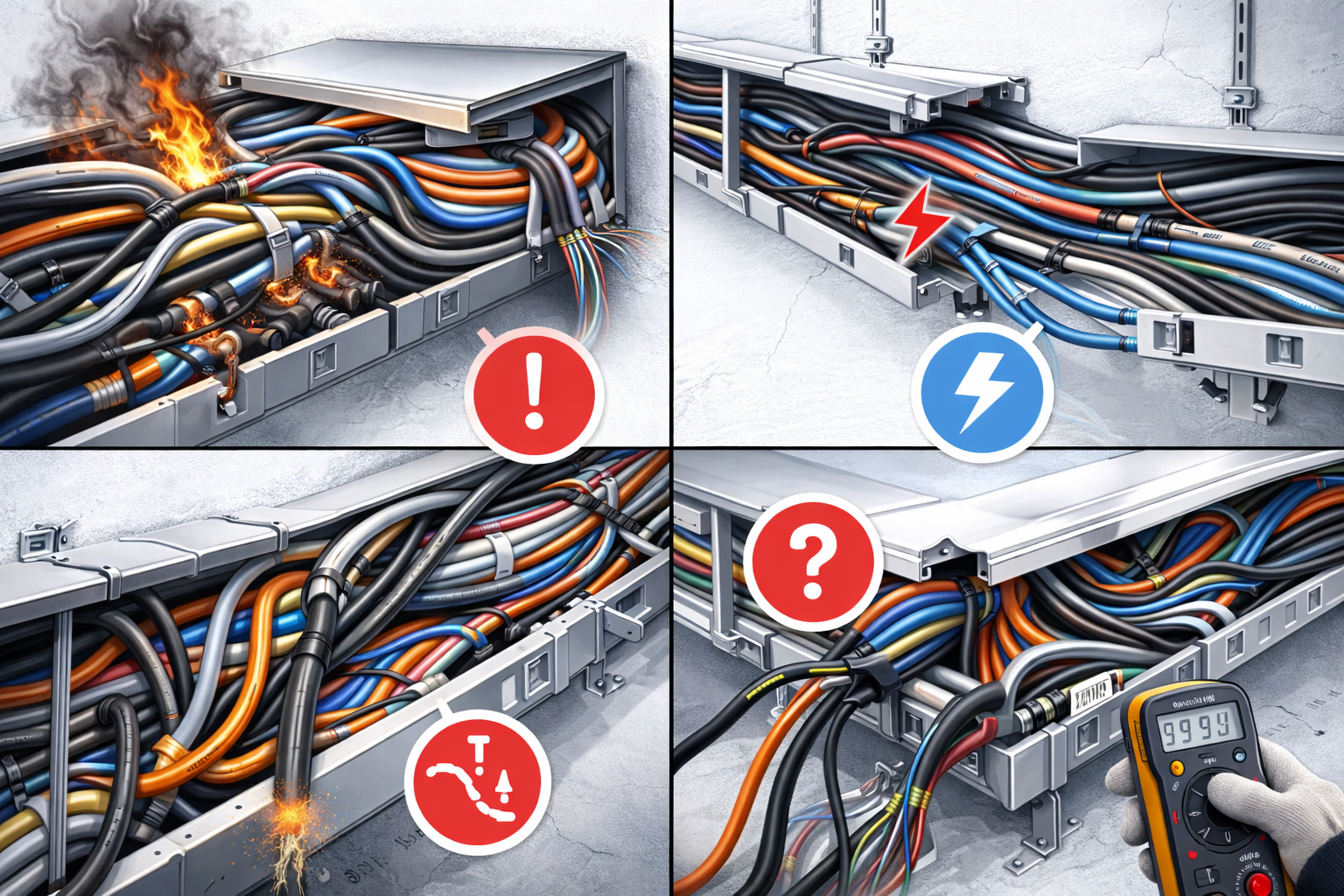

Эти ошибки могут привести к различным последствиям как замыкание или обрыв сети:

1. Чрезмерное заполнение канала («каша в коробе») самая частая и опасная из ошибок. Приводит к перегреву вследствие плохого теплоотвода, это ускоряет старение изоляции, также может вызвать пожар. Механическому повреждению изоляции при закрытии крышки и сдавливании. Ещё невозможно добавить или аккуратно вытащить проводник без демонтажа канала.
2. Совместная прокладка силовых кабелей со слаботочными, без разделения. Вызывает помехи в работе оборудования потом.
3. Прокладка под натяжением или с резкими изгибами. Излишнее напряжение приводит со временем к повреждению и даже обрыву линии.
4. Игнорирование маркировки превратит аккуратный короб в «чёрный ящик» с неизвестным содержимым. Разобраться можно лишь прозвонив каждую из линий.
5. Неправильный крепёж короба к стене – когда точки крепления редкие или слабые основания. Со временем конструкция повисает, крышка отваливается и может упасть на пол.

Неверный расчёт показателей нагрузки тоже нежелателен – нужные значения можно посмотреть в инструкции или узнать в сети по названию провода.

Телмарк

Следующие марки изделий допускается укладывать внутри коробов или лотков:

• силовые для розеток и освещения - ВВГнг-LS, ПВС;
• слаботочные и контрольные - КСВВ, КСПВ, Витая пара (UTP/FTP);
• гибкие для решения специальных задач – КГН.

При подборе следует ориентироваться на инструкцию (гибкий / жёсткий), назначение и ключевые свойства.
