Монтаж и схема электрощита

Завершающим аккордом проведения кабелей и настройки электропроводки в доме является сборка электрощита – центра управления системой. Выглядит как небольшая металлическая коробка с разными переключателями, к которым проведены электропровода.

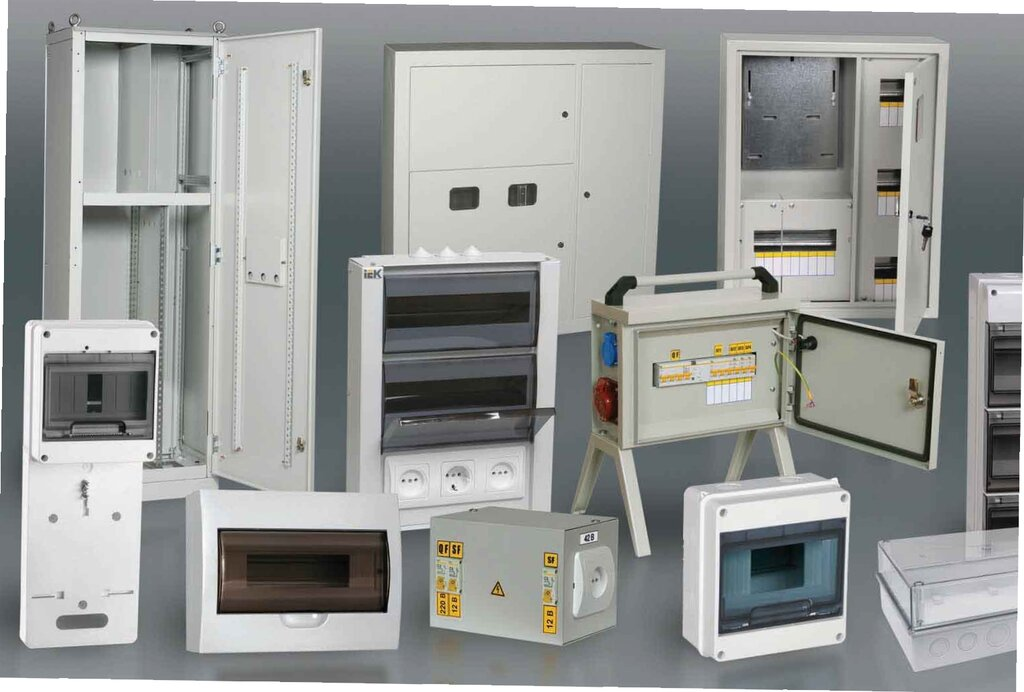

Перед сборкой электрощитка стоит выбрать способ и подходящий материал корпуса:

Категории	Разновидности
Способ установки	Встраиваемые
	Накладные
Корпус	Из металла
	Из пластика

В квартиру небольшую и частный дом подойдёт любой вариант, при выборе стоит ориентироваться по особенностям монтажа и эксплуатации. Узнать больше о производителе, доверяя только лицензированным, проверенным временем компаниям. Такие снабжают изделия подробной инструкцией в упаковке и гарантией качества.

Основные детали, из которых состоит конструкция:

• автоматические выключатели (сколько понадобится в квартиру);
• сам корпус;
• шина крепёжная под автоматику (называется DIN рейка);
• проводка силовая с разным сечением;
• шины, распределяющие электропитание;
• электросчётчик.

Можно ставить внутрь щитка какие-то элементы или убрать некоторые за ненадобностью с соблюдением безопасности.

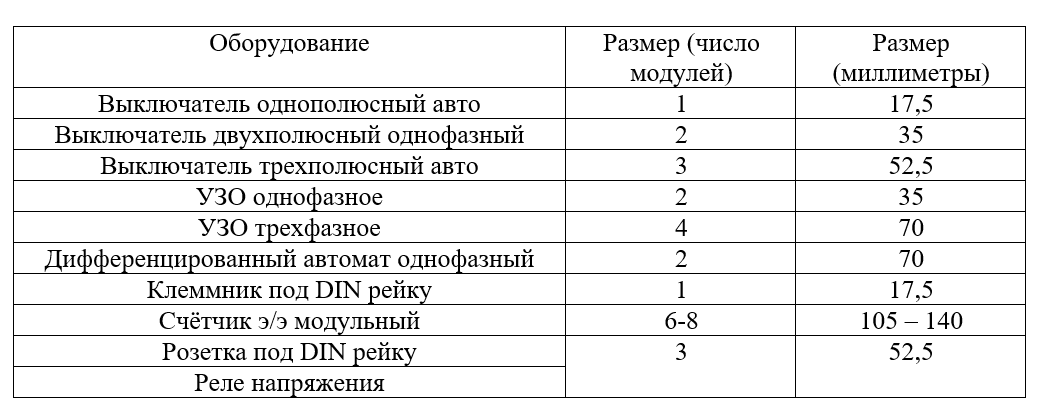

Число мест выявляется до установки оборудования, современные модели щитков стандартных размеров, а единицей измерения тут служит один модуль. Площадь, равная пространству, занимаемому выключателем с 1 полюсом, ширина которого 17,5 см, как международный показатель, подойдёт электротехническим компонентам.

Значение УЗО – сокращённое от «устройство защитного отключения». Автоматические выключатели улавливают короткие замыкания, возникающие в сети, когда нагрузка тока достигает сотни ампер. УЗО защищает человека от воздействия тока при замыкании, ведь нанести вред может и десяток ампер. Устройство моментально отключает подачу электричества при возникновении малейших угроз, например, если ребёнок по незнанию засунул в розетку что-то.

Мультиметр – проверяет функциональность системы уже после установки и подключения компонентов. 2 отвёртки – крестовая и обычная плоская, хорошо отточенный нож или специальный инструмент – для зачистки изоляции с проводов. Дополнительно пригодятся молоток и плоскогубцы.

После расчётов и подготовки инструментов начинается установка щита, что включает 10 шагов:

• Вмонтировать корпус от электрощита в заранее подготовленную нишу или на стену вертикально.

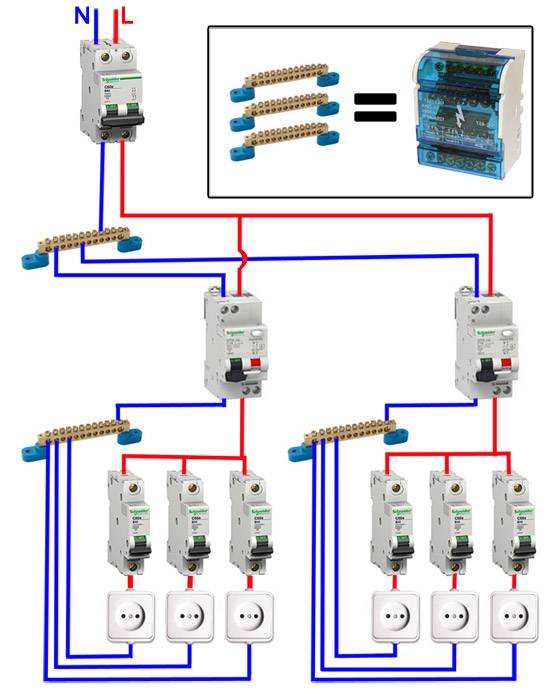

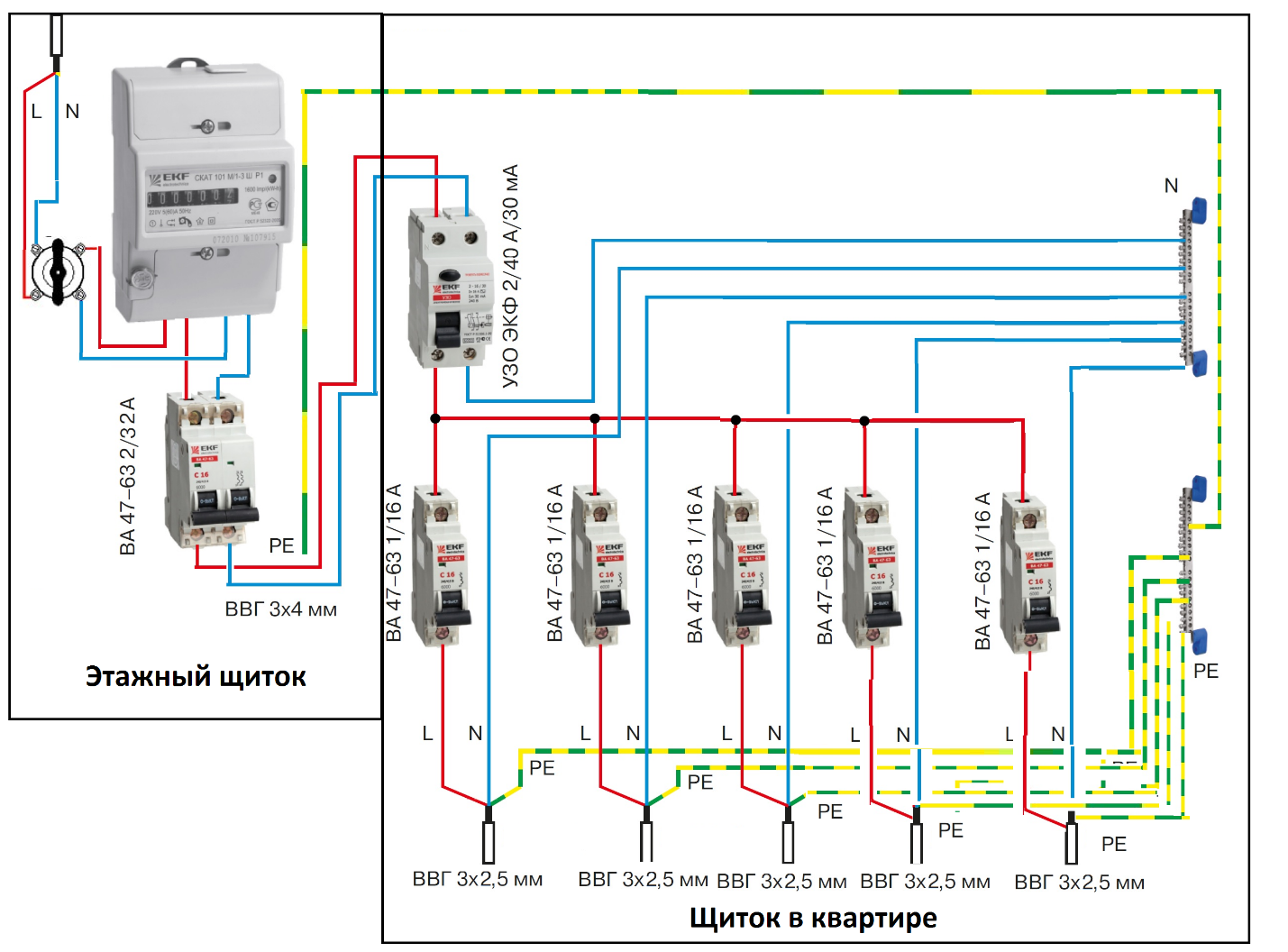

• Завести края проводки и линии с комнат дома, отдельно – от бытовых приборов, каждый с отдельной стороны, как показано на схеме.
• Зачистить концы проводков, обеспечивая надёжный их контакт с краями (клеммами) автоматов.
• Установить DIN рейки (шины крепёжные) в корпус щитка.
• Закрепить внутри комплектующие, включая счётчик. Это просто, т.к. приборы крепятся к рейке с фиксацией или автоматически защёлкиваются.
• Установить шины заземления и ноль, нарезать кончики проводов под перемычки.
• Соединить края схемы в общую цепь, подводя фазы и ноль верхними клеммами.
• Проверить зрительно, насколько хороши крепления, протянуть винты по необходимости отвёрткой.
• Подключить поставленный электросчётчик, провести опломбировку, вызвав специалиста с энергосбыта.
• Произвести запуск системы.

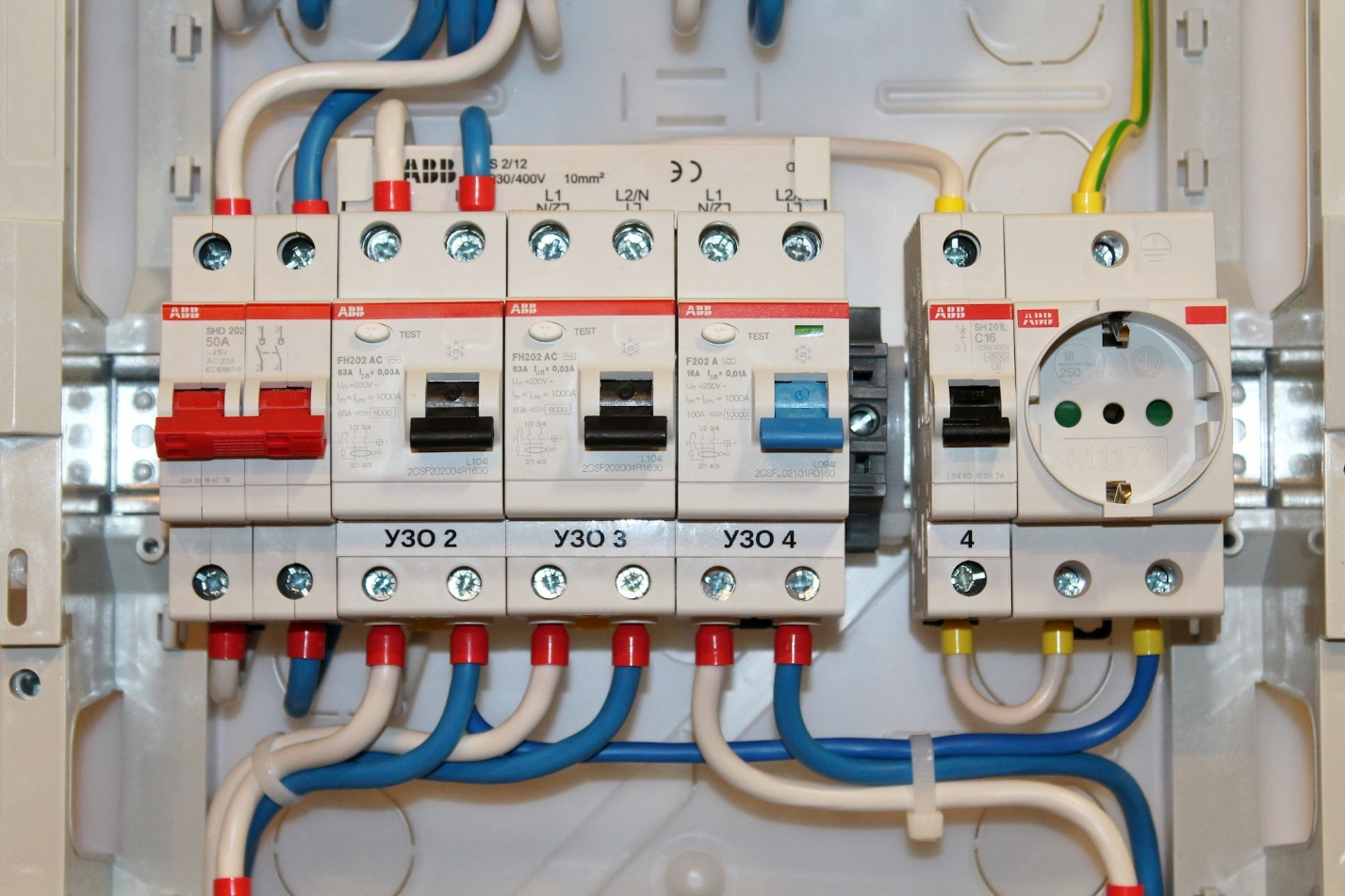

Как завершится запуск, проверить распределительный щиток внимательно, не остались концы проводов или не чувствуется запах от горелого пластика. Ничего нет – щиток установлен правильно.
