Маркировка кабелей: как правильно читать и понимать

Среди проводов и разных кабелей можно запутаться, внешне они кажутся похожими, отличаясь цветом или сечением, на вид трудно понять характеристики. Поэтому была разработана система аббревиатур, когда в самом названии изделия есть упоминания о металле сердцевины, типе изоляции и других критериях. Включая защиту от влаги или температурных колебаний. Названия кабелей в России представлены буквенными и цифровыми обозначениями, расшифровать которые несложно, если знать порядок – читать справа налево, крайние буквы – первые.

Основа кабеля изготовлена из гибкого металла – алюминий либо медь. Другие параметры:

• вид металла – медь, алюминий;
• число проволок внутри – одна или жгут из тонких;
• изоляция – есть / нет;
• защита – общая пластиковая, дополнительная или резиновый кожух;
• предназначение – есть монтажные, силовые и установочные.

Установочные монтируются внутри зданий, силовые – на улице. Монтажные – часть электрических схем на щитках, бытовой технике, аппаратуре. Медные дороже и весят больше, зато более ёмкие, надёжные и крепкие. На воздухе без защиты быстро окисляются, зато популярнее дешёвых, хрупких аналогов, не выдерживающих повышенные нагрузки. Даже бытовая проводка сегодня с медной сердцевиной.

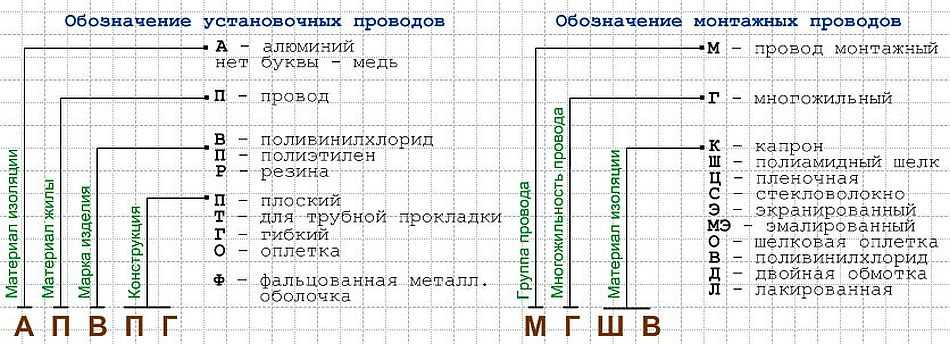

В марке провода закодированы основные характеристики: материал основы (токопроводящий элемент), число и размер сечения, тип изоляции (материал) и прочие особенности. Осталось научиться понять значение аббревиатуры – сочетания букв с цифрами, что виднеются на кабеле и в документах от производителя. Расположение букв в комбинации всегда читается слева направо по установленному ГОСТом порядку.

В шифре всего 5 букв, разновидности маркировки в таблице ниже:

Позиция и категория	Буквенное обозначение	Что значит
1. Жилы	А	Просто «А» от алюминий, если буква отсутствует, значит, жила медная и тогда автоматические первая в комбинации буква будет восприниматься как вторая
2. Тип изоляции	В К Р Н / НР П / Пс / Пв С Щ Ф Э Г (КГ)	Популярный ПВХ (поливинихлорид) Капрон Резина Найрит (негорючий тип резины) Полиэтилен (простой / самозатухающий / сшитый) Стекловолокно Полиамидный шёлк Металл / фотопласт Эмаль Гибкий (жила гибкая)
3. Защитная оболочка	В А Р П (Пу) С Г	С предыдущего поливинихлорид Алюминиевая Резиновая Полиэтилен (усиленный) Свинцовая Отсутствует
4. Броня	Бб Бн БС Ббг Бп Д К	Двойная Наружная с негорючих лент Свинцовая Двойная, стальная профилированная Двойная, стальная и пластиковая Двойной провод стальной Проволочная плюс стальная лента
5. Тип конструкции	Г Б О К Т Э	Оснащён гидроизоляцией Лентовая броня Покрыт оплёткой Обмотан круглой проволокой Прокладывать внутри трубы Экран медная лента

Встречаются в комбинации другие буквы, включая латинские, например:

• НГ – не горит;
• FR – стойкий против огня;
• LS – низкое дымовыделение;
• FRLS – огнестойкий и с низким дымовыделением.

На практике большинство вышеописанных значений не встречаются – разработаны под промышленные и специализированные изделия. Выбирая кабели на домашнюю сеть или ремонт бытовой техники, достаточно знать азы.

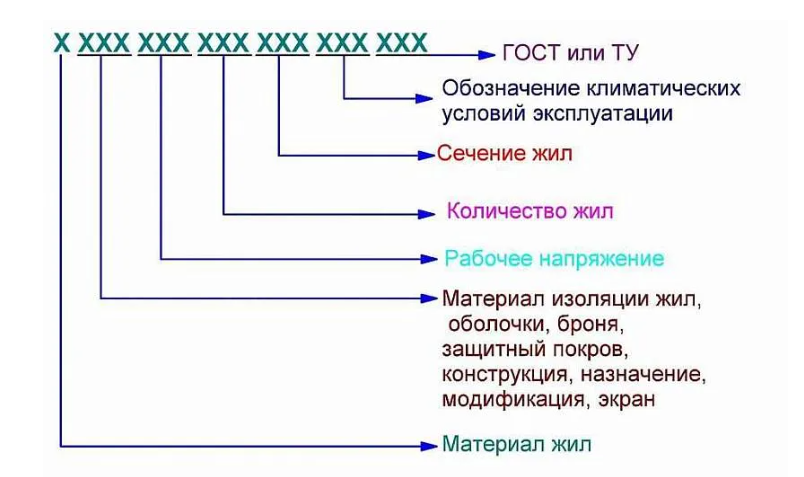

Кроме букв, в комбинации есть несколько цифр, среди которых первая – показывает, сколько жил в основании кабеля, потом «х» и площадь сечения по жилам. Если в комбинации лишь площадь сечения, тогда провод одножильный.

Когда цифры «220» или «380» идут последними в названии – указывает величину напряжения, при котором проводник стабильно работает.

Ещё в маркировку включают сведения от производителя о желаемом температурном режиме и уровне влажности, насколько изделие по качеству соответствует ГОСТ стандартам или ТУ предприятия.

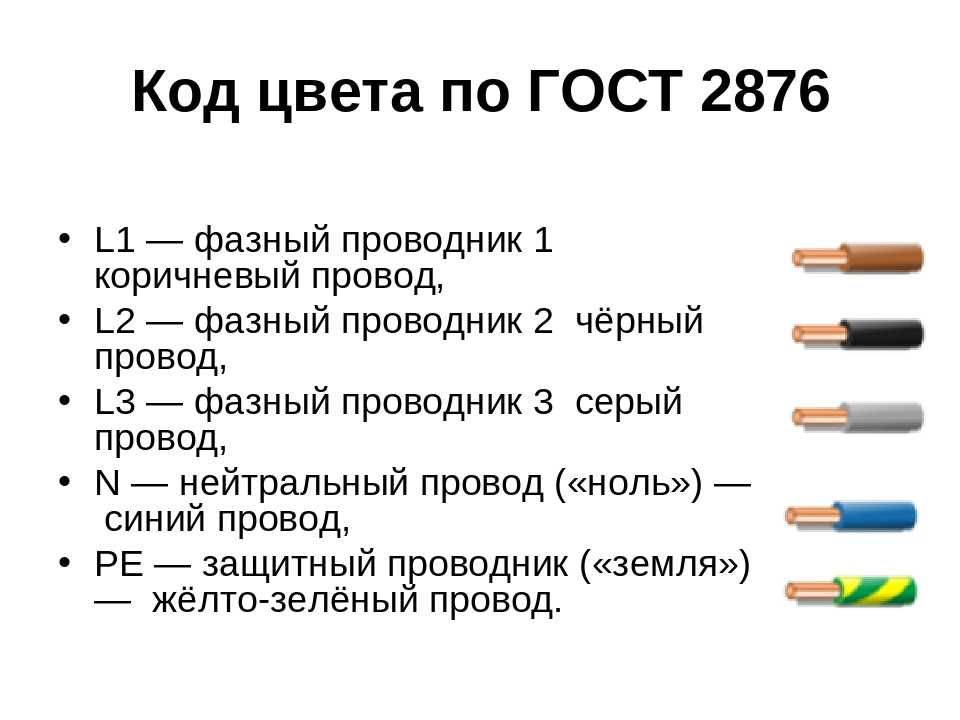

Кроме знаков в названии, используется цвет, что позволяет электрику на глаз понимать тип провода и особенности подключения. Монтаж электропроводки – процесс длительный, требующий внимательности, где любая ошибка приводит к риску появления возгорания. Для чего производители выделяют провода внутри многожильных кабелей разными цветами. В быту выбирают 2-3 жильные с заземляющим контуром или без такого. Трехжильные обозначаются 3 цветами:

• Фазный провод – бывает серым, ярко красным или темно коричневым, иногда – чёрным.
• Нулевой – яркий синий или голубой.
• Заземляющий – выделен двумя оттенками, жёлтым и светло – зелёным.

Внутри 2 жильного кабеля фазный (первый) провод с аналогичной по цвету изоляцией, второй жёлто – зелёный, с мелкими голубыми точками. Это заземляющий защитный кабель соединён с нулевым.
