Классификация негорючих кабелей: что важно знать

При установке системы энергоснабжения особые требования предъявляются к качеству и огнестойкости кабелей для минимизации риска возникновения пожаров вследствие замыкания. Оснащённые защитным слоем кабели не загораются, распространяя пламя и продолжают функционировать, на практике известны как: «негорючие».

Данный термин в официальных документах не используется, есть аналоговый – «огнестойкий». Кабель считается огнестойким, если способен длительное время выдерживать воздействие пламени без возгорания и сохраняя функциональность. При пожаре системы управления, контроля, сигнализация с аварийным оповещением, электричество должны работать. Поэтому огнестойкие кабели устанавливаются в таких системах, включая вентиляцию и питание противопожарного оборудования.

Подобные свойства кабелям придаёт материал изоляции из плотных слюдяных лент, снаружи покрытых поливинихлоридным пластикатом / безгалогенным полимером, поэтому их стоимость выше, чем стандартных. Конструкцию дополнительно могут усиливать индивидуальным (общим) алюмолавсановым экраном или медной проволочной оплёткой. Основные этапы производства и параметры кабельных изделий должны соответствовать положениям ГОСТ 22489-2012.

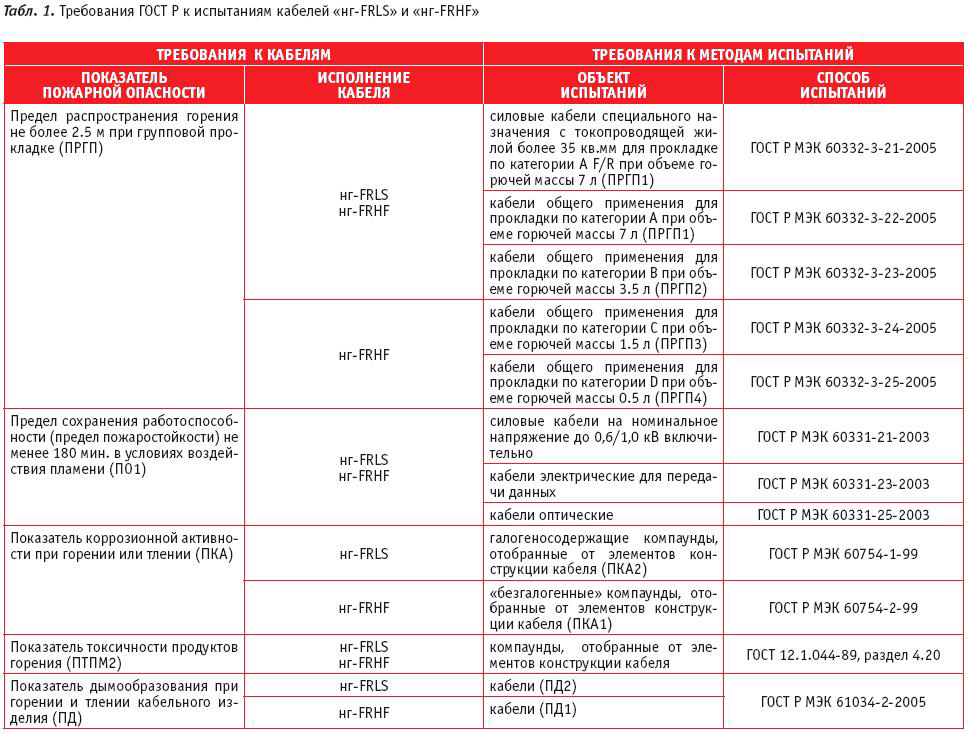

В ГОСТ 53315-2009 описаны 10 типов (способов) монтажа огнестойких кабелей, при возгорании сохраняющих функциональность длительное время:

Обозначение	Тип и примеры
	одиночная прокладка (один провод)
Групповая прокладка – обозначается буквами: «-нг» в названии, разновидности
«-нг-LS»	Изоляция проводов из материалов, с пониженным выделением при возгорании дыма и вредных газов. КГнг- LS комбинированный кабель, используется для питания оборудования и подключения датчиков. В основе – медные гибкие жилы, покрытые снаружи резиновой изоляцией и негорючей оболочкой. Выдерживает температуру -40 / +75 и напряжение 660 В (400 Гц частота)
«-нг-HF»	Изоляция при возгорании или тлении не выделяет в атмосферу коррозийно – активные элементы. КГСРТЭнг(А)- HF судовой адаптированный кабель, покрытый негорючей оболочкой. В основе – медные жилы, изолированные разноцветной этиленпропиленовой резиной и разделительной плёнкой с двумя оболочками. Работает при напряжении 1000 В и разнице температур -40 / +45 градусов
«-нг-FRLS»	Огнестойкие, слабо дымят при горении. КПГВВ-FRLS кабель – универсал с медными, скрученными плотно 1,5-25 мм кв. проволоками. Жилы окручены тонкой плёнкой, поверх которой идёт ПВХ изоляция. Снаружи – поливинихлоридный пластикат, что не горит и не выделяет в воздух токсины
«-нг-FRHF»	Изоляция не будет выделять вредных газообразных продуктов в атмосферу при возгорании. Кабели FRHF отличаются диаметром, 12х2,5, 19х1,5, 19х2,5 и пр.
«-нг-LSLTx»	Продукты горения изоляции мало токсичны, выделяют минимум газов и слабый дым. Весьма популярен кабель ВВГнг(А)-LSLTx – медный многожильный, состоит из проволочных одинарных круглых жил, покрытых снаружи ПВХ изоляцией разных цветов. Есть модификации на 1-5 жил.
«-нг-HFLTx»	Изоляционные материалы при тлении или возгорании минимально токсичны и не выделят в атмосферу коррозийно – активных газов. ОМВ-нг(А)- HFLTx 144 – оптический внутриобъективный кабель, используется в вертикальной прокладке. Оснащён стеклопластиковыми прутками и оптическим волокном, снаружи – полимерная композиция.
«-нг-FRLSLTx»	Изоляция минимально токсична при горении, выделяет слабый дым и газы. КСРЭВнг(А)- FRLS контрольно – сигнальный кабель, используется в системе линии связи и пожарной сигнализации. Пара переплетённых плотно медных жил – витая пара, покрытых эластичной креминиорганической резиной. Защищены экраном и тонкой плёнкой.
«-нг-FRHFLTx»	Небольшая токсичность при горении, почти не выделяет вредных газообразных продуктов. КОПСмЭнг(А)-FRHFLTx проводник для охранной или пожарной сигнализации. В основе – 1 медная проволока, класс 1. Жила покрыта лентой из стеклоткани с содержанием слюды, изолирована снаружи огнестойким структурированным эластомером без галогенов, экраном служит алюмополиэстерная лента.

Существует множество видов негорючих кабелей, среди которых наиболее эти можно использовать в деревянном доме:

• ВВГнг – провод с медной основой и виниловой изоляцией. Радиус изгиба минимальный – х7,5 диаметров на многожильном. Выдерживает нагревание в 70 градусов длительное время, 160 градусов – краткосрочно. Требуется релейная защита и если активируется быстро, то 160 градусов нагревания выдержит. Какие есть – ВВГнг-1, ВВГнг-FRLS, ВВГнг-LS, ВВГнг – FRHF и пр.
• ВВГ-Пнг – напоминает предыдущий, только плоской формы. По свойствам аналогичен – условия эксплуатации и температуры нагревания. В домах чаще ставят ВВГ, т.к. не горит, но прокладывать следует один. Какие есть – ВВГ-Пнг, КВВГ-Пнг, ВВГ-Пнг(А)- FRLS и пр.
• NYM – популярный тип, особенно в домашней проводке. Классически выдерживает нагревание 70 градусов, но подвержен ультрафиолетовому излучению, т.е. нельзя устанавливать на улице. Изоляционный материал негорючий, но важно выбирать оригинал, много подделок. Модели выделяются буквой: NYM-J – NYM-J 16x1,5 GR RE, NYM-J 1G1,5 (re) GR, NYM-O 12х1,5 GR RE, NYM-O 1x10 GR RE и пр.
ШВВПнг-LS – целый провод, кабель обозначается ШВВПнг или ШВВП. Плоский, допустимый нагрев 180 градусов, если маркировка «нг», то считается негорючим. Какие есть – ШВВПнг- LS, ШВВПнг(А)- LS.

Эти кабели можно прокладывать в домашней электросети и быть уверенным в пожарной безопасности.
