Провод контактный: виды и область применения

Существует множество видов электропроводки, в одной России в ГОСТах описано 20 000 кабелей и проводов. Помимо отечественных есть иностранные, поэтому ассортимент довольно обширен, однако понимать тонкости не обязательно, достаточно знать область применения и общие принципы, знать значения букв в маркировке.

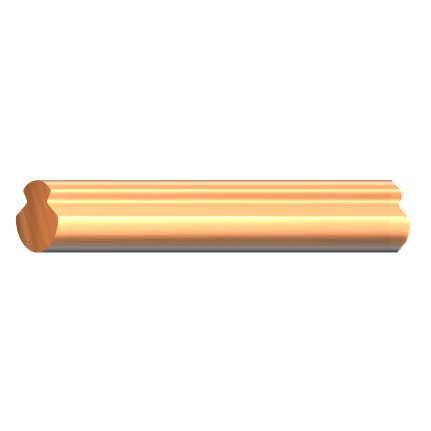

Провод контактный – самый важный из элементов в контактной подвеске, соединяет токоприемники ЭПС, осуществляя постоянную передачу электричества до объекта назначения. Другое название – жила, т.е. сердцевина кабеля.

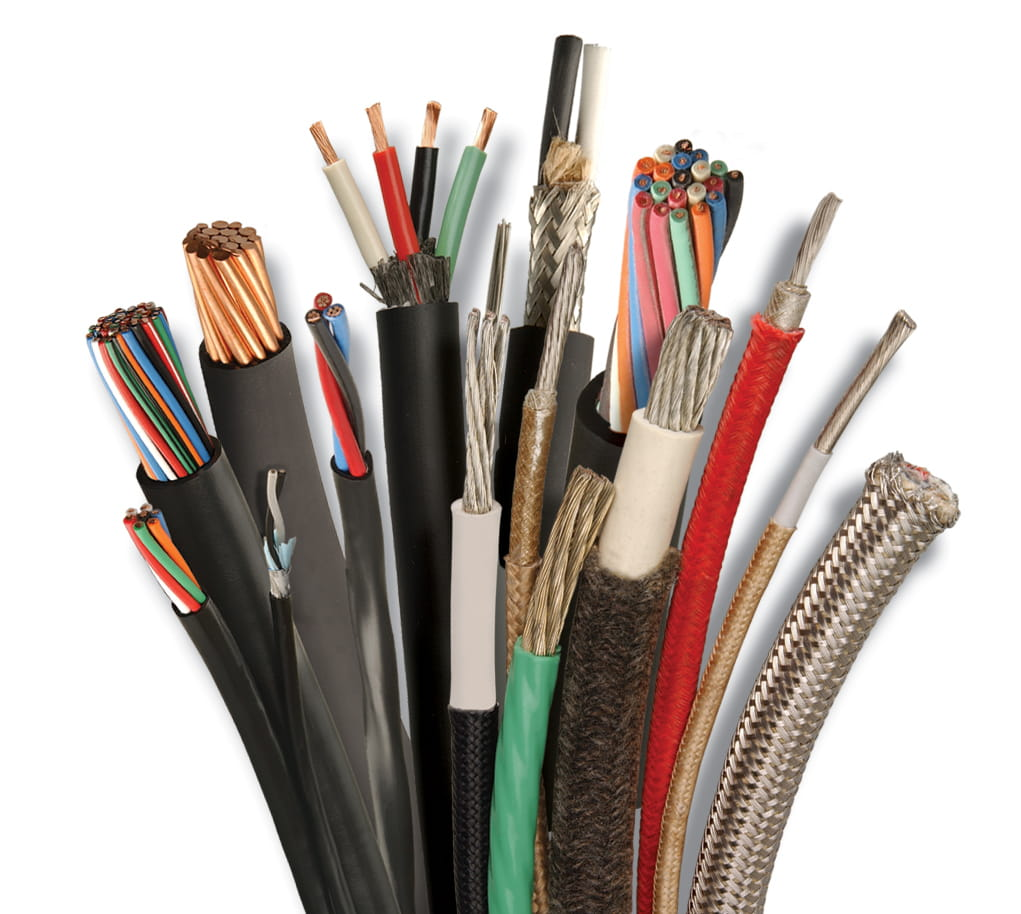

Жила – основание металлическое, основа кабелей или проводов, пропускающая ток. Параметры жилы определяются конструкцией – насколько широким будет сечение, один проводок или несколько:

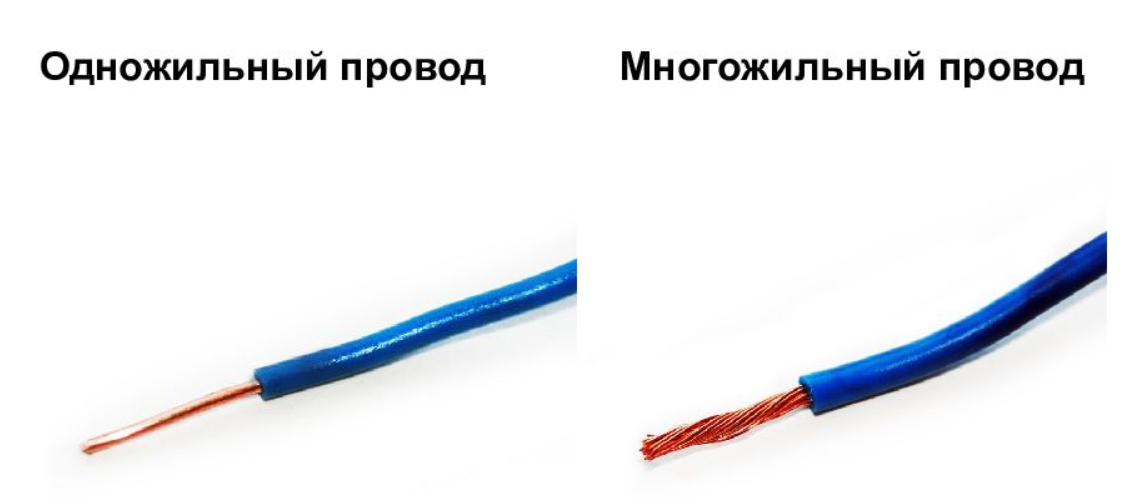

• монолитные – проволока одна, зато толстая;
• многопроволочные – в основе несколько скрученных проволок.

Большее число проволок упрощает гибкость жилы, соответственно, расширяя область применения – однопроволочные ставят в дома, а в соединительные кабели на электроприборах – многопроволочные.

Алюминиевые жилы

Прочнее и куда легче медных, стоят дешевле, по требованиям ПУЭ необходимо выбирать провода минимум 16 кв.мм. сечением для сетей. Не выдерживает длительного воздействия воздуха – окисляется. Может сломаться при неоднократном сгибании и быстро греется, если температура повышена.

Медные жилы

Из преимуществ – электропроводимы, прочные и устойчивы против окисления. Стоят дороже алюминиевых и по весу тяжелее. Зато служат дольше.

Выбирая провод, стоит ориентироваться на показатели мощности техники, условия работы и тип источника тока.

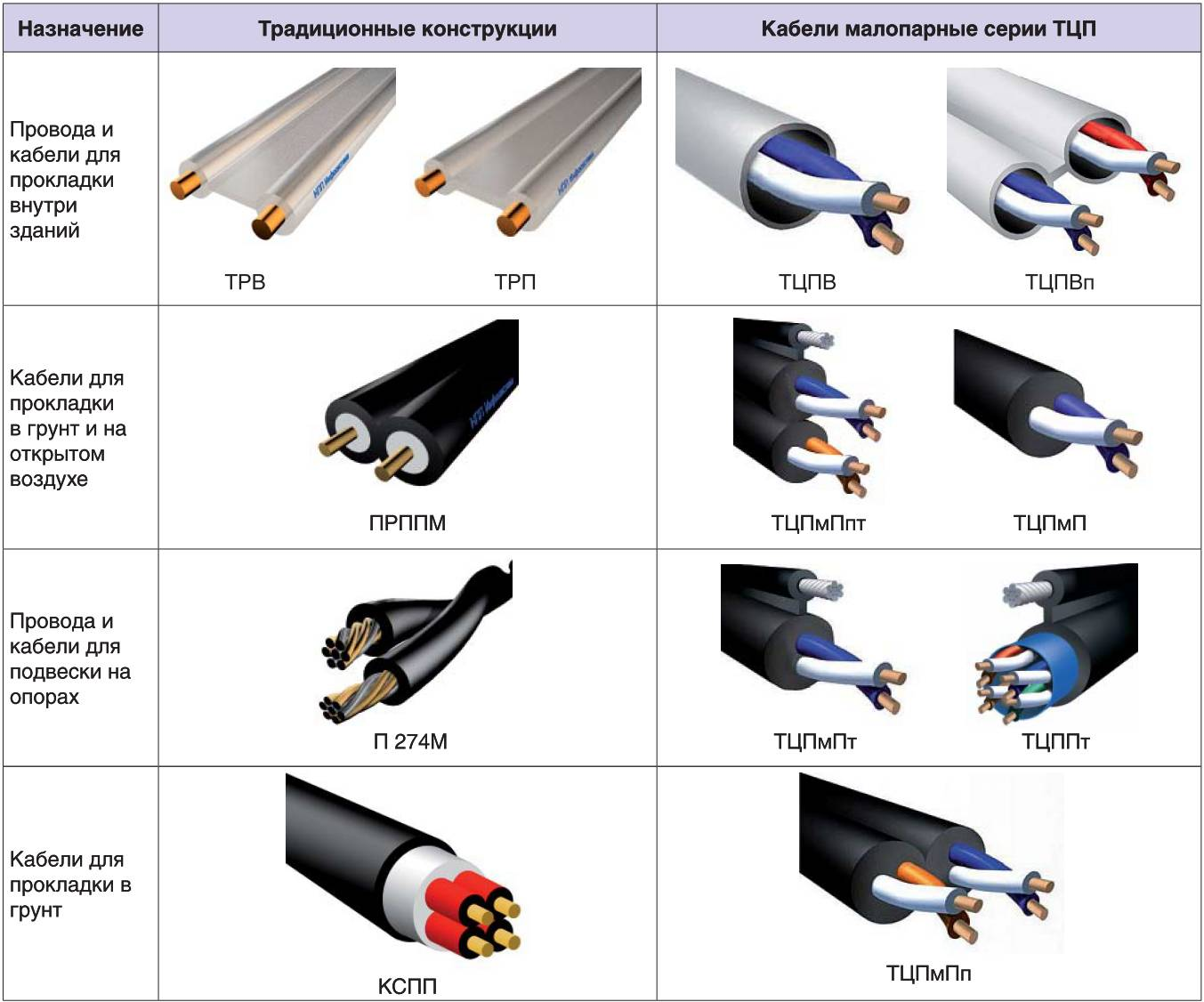

Типы	Примеры (аббревиатура)	Характеристика
Плоские С прямоугольной формы сечением, одной / несколькими переплетенными жилами, расположенными на один / несколько слоев	ПБПП (ПУНП) (250 Вт)	1 проволока, провода на розетки или домашние лампы, диаметр сечения небольшой 1,5 – 6 мм2, есть ПВХ наружная и внутренняя идентичные изоляции, могут работать при -15 / +50 градусах, легко гнутся
	ПБППг (ПУГНП)	Почти идентичны предыдущим, только гибкость повышена, на что указывает буква – «г» в названии. Основа – многопроволочные жилы, способные изгибаться при х6 диаметре, когда у ПУНП всего х10
	АПУНП	Внутри проходит алюминиевая с 1 проволокой жила с небольшим 2,5 – 6 кв.мм., сечением. Другие параметры аналогичны ПБПП
С перемычками Оснащены специальными перемычками внутри	ППВ (400 Гц / 450 Вт)	Основа 2-3 жилы однопроволочные, изолированные снаружи ПВХ слоем. Такая изоляция выдерживает воздействие кислот, щелочей и перепадов температур как -50 / +70, сохраняя целостность конструкции при полной 100% влажности. Могут изгибаться в х10 диаметра, оснащены ПВХ перемычкой, сечение также 0,75-6 мм2 небольшое.
	АППВ	По параметрам аналогичны ППВ, только сечение другое, 2,5 мм2, подойдут для открытой силовой / осветительной проводки
Одножильные Защищены разноцветной изоляцией, что упрощает процесс монтажа – по цветам легче ориентироваться, не проставляя маркировку отдельно	АПВ	Основа алюминиевая одножильная, один провод 2,5-16, много 25-95 мм2 диаметром. Защищены надежной ПВХ изоляцией, что позволяет работать стабильно при полной 100% влажности, выдерживая температурные изменения -40 / +70 и химикаты
	ПВ1	Где «1» - класс гибкости. В основе лежит однопроволочная 0,75 – 16 мм2 / многопроволочная 16 – 95 мм2 диаметром сечения медная жила
	ПВ3	С 3 классом гибкости многопровочная жила устанавливается на линиях сложных участков с узкими переходами и множеством изгибов.
На электрошнуры Прокладываются не внутри стен, а снаружи, зато выдерживают существенные (-40 / +40) температурные изменения	ПВС (380 Вт)	Бывает 5 максимум многопроволочных жил внутри с диаметрами 0,75 – 16 мм2 сечения, однотонной оболочкой и изолированные своим цветом. Гибкие, выдерживают много (3000) сгибаний, подойдут для электрооборудования и разной техники
	ШВВП (380 Вт)	Основа – многопроволочные, очень гибкие жилы маленького 0,5 – 0,75 мм2 диаметра сечения. Подходят для небольших электроустройств и как шнуры питания
