Виды распределительных щитов и их назначение

Распределительные щиты занимают большое место в обеспечении эффективного и безопасного функционирования электрической системы. Они представляют собой конструкции для размещения элементов защиты и управления. По совместительству выполняют функцию распределительных устройств, что необходимо для организации и управления электропитанием в зданиях и сооружениях. Существует несколько видов распределительных щитов, каждый из которых имеет свое назначение. Рассмотрим их подробнее.

Первая категория – встраиваемые щиты. Устанавливаются в стены или другие поверхности таким образом, что они полностью скрыты от вида. Данный способ обеспечивает эстетически привлекательный внешний вид помещению, поскольку конструкция устройства не выделяется на фоне отделки стен.

Преимущества встраиваемых щитов:

• Корпус полностью скрыт из поля зрения, что делает интерьер более эстетичным и аккуратным.
• Занимают меньше места в помещении, поскольку они интегрированы в стены или другие поверхности.
• Поскольку устройства полностью скрыты, это защищает их от случайных повреждений и ударов.

Однако важно обеспечить беспрепятственный доступ к устройству. Это же правило применяется и к другим разновидностям, описанным ниже.

Настенные модели устанавливаются прямо на стены помещения. Конструкция оснащена закрывающимися дверцами или крышками для защиты электрооборудования от пыли и механических повреждений.

Преимущества:

• Легко монтируются на стенах.
• Простота обслуживания, что облегчает доступ к электрооборудованию для обслуживания или ремонта.
• Дверцы или крышки предотвращают случайные контакты с электрооборудованием, а также защищают его от пыли и влаги.

Важно – нельзя производить монтаж данных моделей на тонкие перегородки. Например, из гипсокартона. Это должна быть несущая или любая иная стена, способная выдержать нагрузку оборудования.

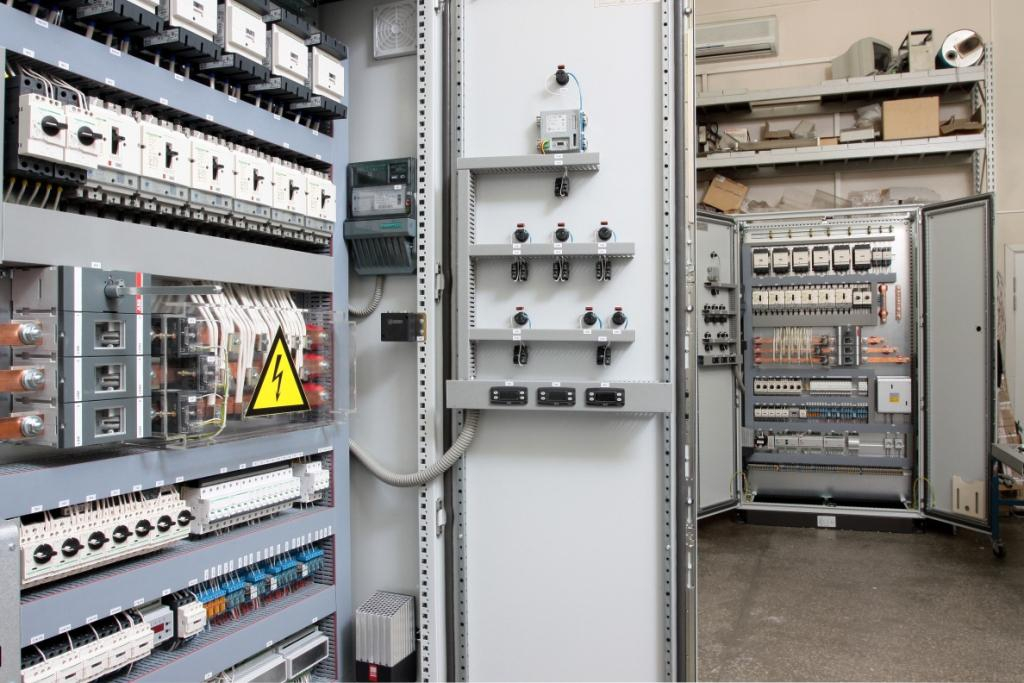

Напольные щиты устанавливаются непосредственно на полу помещения. У них обычно большая вместимость, поэтому они используются для подключения большого количества электрооборудования.

Преимущества моделей:

• Могут вмещать большое количество электрооборудования и распределительных устройств.
• Легко доступны для обслуживания и обследования.
• Обычно оснащены дополнительными модулями или секциями для удовлетворения растущих потребностей электрооборудования.

Такая вариативность моделей позволяет выбрать модель для любого проекта.

Можно выделить 4 типа распределительных щитов. Первый – предназначены для управления и контроля электрооборудования или процессов. Они обычно содержат элементы, такие как плавкие вставки, выключатели, контакторы и таймеры. С их помощью операторы управляют различными функциями системы.

Модели управления и контроля могут также включать элементы для мониторинга и отображения данных об электрооборудовании, такие как:

• индикаторы состояния;
• приборы для измерения тока;
• датчики напряжения и температуры.

Второй тип – для автоматического управления. Представляют собой специализированные системы, автоматически контролирующие процессы или оборудование. Они обычно содержат программируемые логические контроллеры (ПЛК), датчики и трансмиттеры, а также элементы управления, такие как контакторы и реле. Щиты автоматического управления используются в различных областях, включая:

• промышленность;
• энергетику;
• автоматизацию зданий.

Третья разновидность – щиты распределительные. Служат для распределения электроэнергии от источника питания к различным потребителям. Внутри конструкции находятся предохранители, выключатели, контакторы и другие устройства, обеспечивающие безопасное и эффективное распределение энергии. Данные разновидности обычно используются в промышленных и коммерческих зданиях, а также в жилых домах.

Последний тип – это щиты силовые. Предназначены для управления различными электрическими нагрузками с высоким уровнем мощности. Они содержат контакторы, выключатели, защитные устройства и другие компоненты, способные справляться с высокими токами и напряжениями. Оборудование обычно используется в промышленных и коммерческих системах, таких как:

• электростанции;
• заводы;
• крупные производственные объекты.

Распределительные щиты занимают важное место в эффективной работе электрической системы, предоставляя надежную защиту и управление. Выбор правильного вида оборудования напрямую влияет на безопасность и надежность всей линии. Поэтому необходимо учитывать спецификацию и требования, а также конкретные условия эксплуатации.
