Применение греющего кабеля стало хорошей альтернативой для водяных систем отопления и способом погреть то, что раньше было невозможно. Например, только с помощью таких устройств можно растопить лед на крыше, крыльце или избавиться от наледи на тротуарах. По сути это провод, который при подаче напряжения, нагревается и обогревает пространство вокруг себя. За работой одним нужно контролировать, а другие типы не нуждаются в установке дополнительных средств контроля температуры.
Разновидности греющих кабелей
Каждый электрик сталкивался с ситуациями с нагревом проводки. Это и есть явный пример того, как работает греющий кабель, но он отличается от обычных проводов тем, что изоляция и оболочка выполнены из термостойких материалов. Они не горят и не плавятся даже при температуре до 400 градусов. Что касается непосредственно нагреваемых частей данного изделия, то они бывают разными в зависимости от типа кабеля и его делят на два вида – резистивные и саморегулирующие.
Устройство и принцип работы кабеля резистивного типа

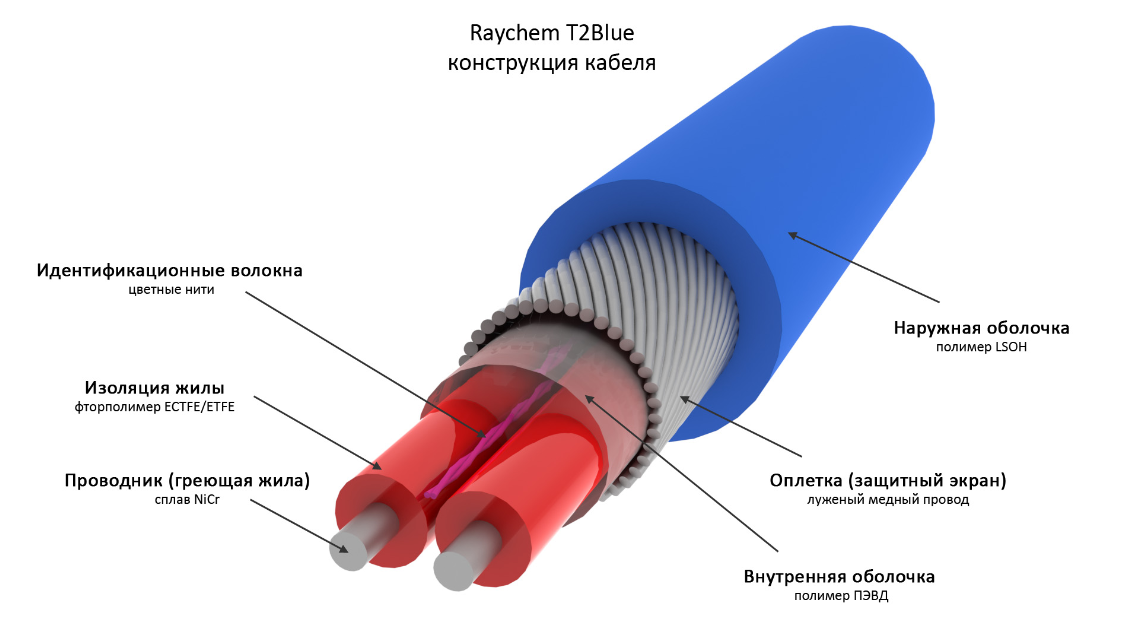

Отрезок проволоки из любого токопроводящего материала в огнестойкой неплавящейся изоляции. Вот устройство резистивного греющего кабеля. Только оно отличается от обычного провода тем, что поверх жилы имеется жаростойкий слой и несколько негорючих оболочек. Этот материал способен выдерживать нагрев свыше 400 градусов, что является очень важным условием безопасной эксплуатации такого изделия. В конструкции кабеля содержатся следующие компоненты:
- Токопроводящие нагреваемые жилы из любого материала (медь, сталь, омедненная сталь). Ее сечение выбирается таким, чтобы при протекании номинального тока проводник нагревался, но не перегорал.
- Несколько слоев защитной изоляции для предотвращения возгорания при эксплуатации данного типа обогрева.
- Экран из сплошной фольги или оплетки. Он защищает внешние чувствительные устройства от возможных электромагнитных помех и распределяет тепло, покрывая большее пространство.
- Один или несколько внешних слоев для защиты от влаги и механических повреждений.
Такой тип нагревающего провода бывает одножильным и двухжильным. Для обеспечения стабильной работы системы подогрева пола в ней должен присутствовать внешний термодатчик. Он погружается в нагреваемое пространство и измеряет температуру. Когда она достигнет определенного значения, произойдет автоматическое отключение питания в терморегуляторе. Обычно на каждый кабель устанавливается отдельный термостат внутри обогреваемого помещения.
Удлиняя резистивный тип греющего кабеля, нужно учитывать то, что с ростом сопротивления уменьшается степень нагрева жилы. Нужно увеличивать напряжение питания.
Саморегулирующий греющий кабель

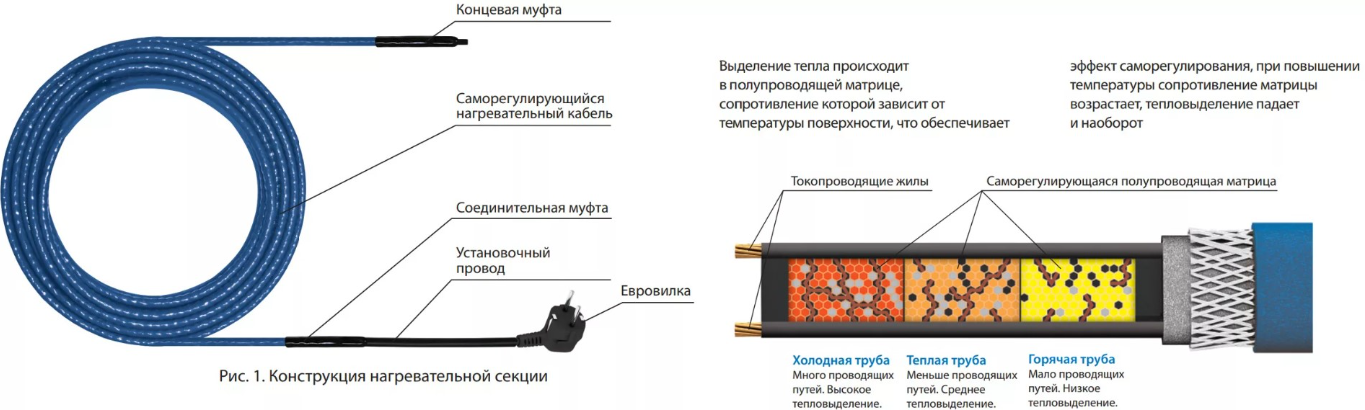

Вторым типом греющего кабеля выступает саморегулирующий. Он всегда содержит 2 жилы, между которыми находится специальный наполнитель. Это особый композитный материал на основе полимера или резины, способный проводить через себя ток. Притом материал обладает свойством с ростом температуры увеличивать свое сопротивление. Именно благодаря нему кабель называется саморегулирующим.
Токопроводящие жилы изготовлены из обычной медной или из подобного материала проволоки. Заполнитель между проводниками представляет собой параллельное соединение греющих сегментов. Если при увеличении длины резистивного кабеля увеличивается и сопротивление, то в этом случае все наоборот. Сопротивление падает, а ток потребления растет, выделяя больше тепловой энергии. Его можно удлинять на любое значение, но напряжение питания все равно останется 230 В. Саморегулирующие кабели отличаются количеством изолирующих слоев, наличием или отсутствием экрана, а также предельной температурой, до которой осуществляется нагрев жилы.
Схема подключения кабеля саморегулирующего типа не требует установку термодатчиков и различных терморегулирующих компонентов, но по цене они дороже резистивных. Производитель изготавливает их на определенные температурные режимы.
