Кабель силовой: виды и типы изоляции

Существует множество разновидностей кабелей по сфере применения – телефонные (связи), сигнальные, акустические. Силовой же кабель передает только электроэнергию с источника к сооружениям и жилым домам, а также до потребителя непосредственно.

Технические параметры СК (силовой кабель) можно увидеть по аббревиатуре – названии изделия и самые распространенные виды:

• ВВГ – чаще остальных встречаются на практике, особенно жилых домах и иных сооружениях. Медная основа, покрыта сверху ПВХ оболочкой, но дополнительного слоя защиты нет. Используются в сетях с небольшим (1000 вольт максимум), напряжением. Зарубежный аналог – NYM модели.

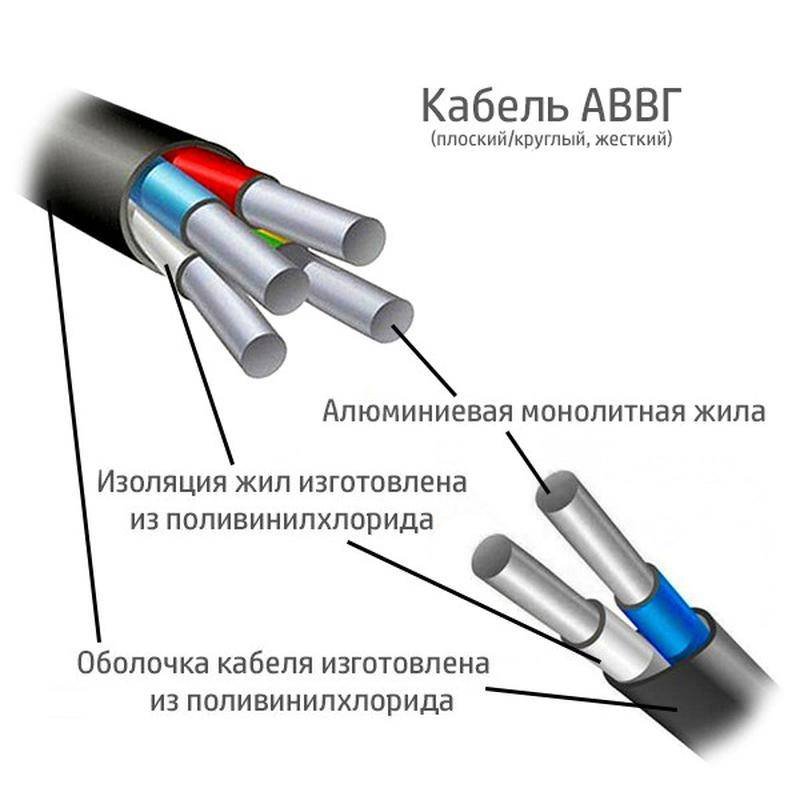

• АВВГ – напоминают ВВГ, только основа алюминиевая. Буквой «А» начинаются все СК, где жилы стоят алюминиевые, легко понять.
• ВВГнг – подвиг ВВГ устойчивый против горения (противопожарный), способен выдержать повышенную температуру и при воспламенении не горит.
• ВББШв – вид СК с медной основой, закрытой ПВХ изоляционным слоем и дополнительной броней, не считая внешней оболочки. Главная особенность – работает при температурном разбросе и условиях высокой влажности. Прокладывают на наземных, подводных и воздушных линиях одинаково часто.

Классифицируются кабели еще материалами жил, количеством, типом изоляции, наличию защиты и условиям эксплуатации.

Изоляция служит защитным слоем, покрывающим основу – металлическую жилу внутри СК. От прочности и иных характеристик защиты зависит срок службы и допустимые условия эксплуатации:

Материал	Плюсы	Минусы
Поливинилхлорид (ПВХ)	Неплохие характеристики по прочности, недорогой, способен изгибаться разным образом, долго служит, не изнашиваясь	При горении выделяет ядовитые газы в воздух, еще плохо работает в мороз. Рекомендуемая минимальная температура -20.
Резина	Гибкая, можно проложить в узких, изгибающихся местах, долго служит, выдерживает мороз	Плавится при +65 градусах, что ограничивает время работы, если напряжение высокое. Быстро стареет, утрачивая свойства
Пропитанная маслом бумага	Сохраняет гибкость провода, неплохой диэлектрик, может сопротивляться перегреву	Многое зависит от пропитывающей жидкости
Пластмасса	Довольно прочная, бывает противопожарной (слабо горит), способна выдержать мороз и излишки влаги	Почти нет, нивелируются вследствие разнообразия видов пластмассы

Существуют СК с алюминиевыми и медными жилами. При выборе стоит оценивать нюансы каждого металла.

Алюминий – из плюсов дешевле и весит меньше, что выгодно при установке протяженных линий электропроводки. Минусы – уступает меди как проводник, поэтому приобретают модели с более широким сечением и приличным запасом. Может нагреваться при перегрузках, если контактирует со средой, то вскоре появляется налет. В быту не способен выдерживать серьезной нагрузки. Для спайки требует особое оборудование, что делает монтаж дороже.

Отличаются размером и толщиной конструкции, позволяя выбрать розетку под любой дом, на улицу или рабочее помещение.

Медь

Плюсы	Минусы
Выше электроповодимость, позволяет брать СК меньшего сечения	Тяжелее, что усложняет прокладку длинной проводки
Жилы гибкие, сохраняют эластичность, можно сгибать много раз даже одну	Дороже обойдется – стоимость металла и монтаж
Проще делать спайку и варить	Окисляется на воздухе

Оценивая свойства металлов, чаще используют медные СК. Пусть дороже, зато выше гарантия длительной службы с минимальными поломками, тем более электропроводку ставят на десятилетия.

Не считая размера сечения и материала изоляции, СК классифицируют по дополнительным элементам, также влияющим на качество, включая тип оплетки:

• Оцинкованная стальная – предотвращает растяжение проводов, используется при случаях наличия риска, что провод могут дернуть. Может предохранять от ряда нагрузок, повышая общую прочность СК.
• Хлопчатобумажная – пропитанная разными жидкостями также служит бонусной защитой от физических / механических воздействий или внешней среды (влажность, ветер).
• Экранирование – могут накладывать как вторую оплетку или фольгу. Защищает жилу от проникновения паразитных токов, возникающих вследствие подключения электроприборов. Положительно влияет на СК.
• Бронирование – оплетка толстым металлом защищает максимально от механических и иных типов воздействия. Такие кабели прокладывают в слое грунта, т.к. способны выдержать вес слоя земли.

Оплеткой можно приспосабливать кабели под разные условия окружающей среды, включая работу под водой, в толще земли или на воздухе.
