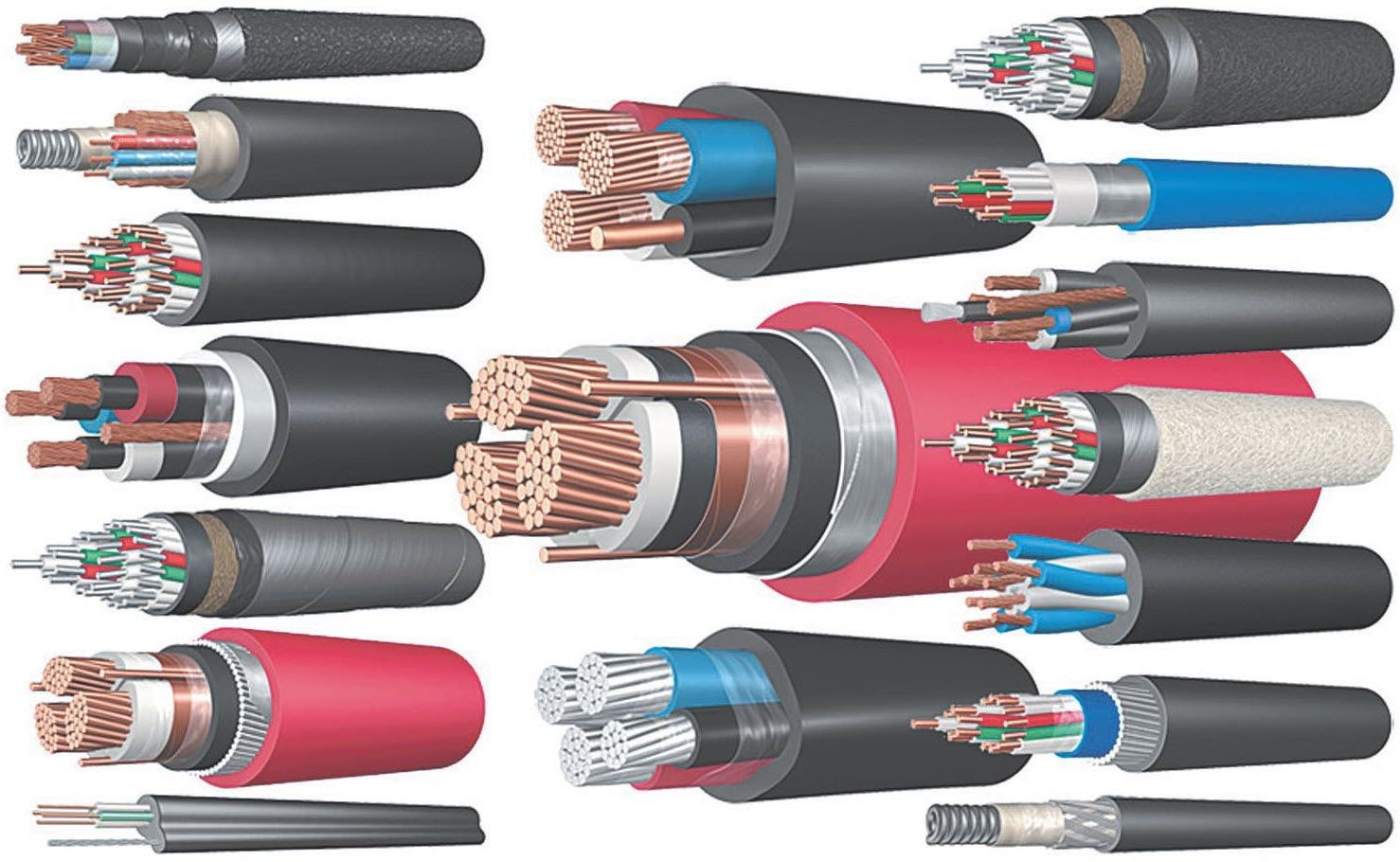

При выполнении электрического монтажа различного оборудования и прокладки линий питания применяют различные кабели. Они могут быть изготовлены из медных, стальных, алюминиевых и другого типа жил. Бывают гибкими и жесткими, что обуславливает их применимость, предназначены только для положительных температур или могут быть использованы в любых условиях. В России налажено производство сотен наименований кабельной продукции, поэтому практически всегда можно отыскать подходящий аналог по типу изоляции, устройству жил, наличию и виду экрана.
Основные критерии выбора кабеля
Стоя перед выбором кабеля или провода для выполнения проекта, нужно знать несколько важных условий:
- максимальный ток в линии при подключении всех потребителей;
- термостойкой изоляции, выдерживает ли низкие температуры;
- пожаробезопасность, как самый важный критерий для жилых объектов;
- степень электромагнитной защищенности;
- количество жил;
- условия эксплуатации – воздействие УФ, дождь, перепад температур.
Передаваемая мощность
Основным критерием подбора кабеля для подключения оборудования выступает мощность. Она ограничивается пропускаемыми токами и суммируется с каждой линией. Например, по проводу с сечением 1,5 мм кв. можно передать до 19 А длительной нагрузки или 4,1 кВт. Провод с таким сечением применяют для прокладки электрики по дому. Им подключают освещение и подводят к розеткам. Многие знакомы с таким кабелем, как ВВГ или ВВГнг для помещений с повышенными требованиями к пожарной безопасности. Это медный 2-5-ти жильный кабель с двойной изоляцией. Его зарубежными аналогами выступают NYY-J, NYY-O 0,6/1 kV, CYKY-0.6/1 kV. Сечение выбирают в зависимости от мощности. Если требуется аналог для алюминиевого кабеля АВВГ или АВВГнг, то взамен берут NAYY-J, NAYY-O 0,6 / 1 kV.
Термостойкость изоляции
Для случаев, когда температура жилы может быть критической из-за переменной и достаточно большой нагрузки, то применяют кабели с термобарьером или с изоляцией из фторопласта или подобного термостойкого материала. Например, в местах с возможным риском возгорания применим импортный кабель H05SS-F. Он выдерживает нагрев до 180 градусов и не критичен к заморозкам до -60. Используется для прокладки питания до 500 В условиях с повышенной пожарной опасностью. Взамен него можно применить отечественный аналог РКГМ, протянув их в огнестойкую гофру. В продаже есть кабели и провода разного сечения от 0,12 мм кв. с экранирующим слоем или без него.
Электромагнитная защита
Прокладывая линии связи в судостроении, применяют кабели с защитным экраном. Например, КНРТП – многожильный с гибкими медными многопроволочными линиями. Снаружи имеется защитный экран без дополнительного изолирующего слоя. В качестве импортного аналога можно взять U-HFFRAT m с экраном из медной проволоки. Кабель связи состоит из многопроволочных медных жил в пластиковой или полиэтиленовой изоляции. Защиту от электромагнитных помех обеспечивает имеющийся многопроволочный медный экран.
Условия эксплуатации
Кабели применяют в разных условиях. Это могут быть температуры от -60 до 200 градусов. Кроме температурного перепада существует высокая влажность и вероятность механического повреждения. В таком случае изделие должно быть бронированным. Например, вместо отечественного ПвБбШв 1 кв можно применить импортный аналог Cu/XLPE/PVC/AWA/PVC 0,6/1 kV. Им прокладывают линии электропитания 660 В на переменном и 1000 В на постоянном токе. Токопроводящие жилы алюминиевые, а изоляция выполнена из ПВХ. Бронирующий слой намотан из двух стальных лент.
Таблица аналогов некоторых силовых кабелей
| Зарубежный аналог | Отечественный кабель |
| NYY-J, NYY-O 0,6/1 kV, CYKY-0.6/1 kV | ВВГ, ВВГнг, ВВГз, ВВГзнг |
| H07V-K | ПВ3, ПВ4 |
| RE-Y(St)Y-fl | КГМВЭВ, КГМЭВВ, КГМЭВЭВ, КГМЭВВ-ХЛ |
| A-2Y(L)2Y Bd | ТППэп, ТППэпт, ТПпП |
| H05RN-F | РПШ, РПШМ |
| NSGAFÖU | ПРМТ |
| NYM-J, NYM-O | КВВГ, КВВГнг(A), КВВГЭ, КВВГЭнг(А) |
| LIYCY | КГВЭВ, КГВЭВнг(A) |
| MGG | КСНРТ, КГСНРТ |
| N2XY | ПвВГ |
Актуальность замещения импортных кабелей отечественными
Замена кабелей российскими марками позволит сэкономить на производстве любого оборудования или техники, так как их цена заметно ниже импортных. Что связано, в том числе с транспортными расходами и таможенными сборами. Что касается номенклатуры, то на российских заводах, таких как, УНКОМТЕХ, ЭКСПОРТ-КАБЕЛЬ, СегментЭнерго и другие выпускаются силовые кабели, судовые, для подводной прокладки, для агрессивных сред, бронированные, экранированные. Есть разные виды кабелей связи и выпускается немало модификаций оптического волокна для современных высокоскоростных сетей.
