При обустройстве систем подогрева пола, труб канализации, водопровода, оттаивания льда на кровле и обогрева других элементов зданий нередко приходится выполнять соединение греющего кабеля между собой. Конечно, производители рекомендуют покупать отрезок нужной длины, но случается так, что потребовался еще кусок, но как его соединить и не нарушить работоспособность?
Виды греющих кабелей
Чтобы разобраться, можно соединять греющий кабель или нет, нужно ознакомиться с их типами. Производители выпускают готовые комплекты как на стандартное напряжение, так и с возможностью подключения к низковольтным или, наоборот, источникам питания с повышенным напряжением. Продаются в основном два вида такого кабеля:
- резистивные;
- саморегулирующие.
Резистивные
Кабели резистивного типа представляют собой нагревательную жилу из любого однородного материала (сталь, медь, омедненная сталь, нихромовая проволока и др.). Интенсивность нагрева, а также сопротивление и длина зависят от площади поперечного сечения. Чем она больше, тем выше потребляемый ток и меньше тепла выделяется. Параметры проволоки должны быть такими, чтобы при подаче по нему тока возникал нагрев жилы, не превышающий 90 градусов для большинства доступных в магазинах модификаций. Также есть специальные варианты с нагревом более 200 градусов, но они нужны для особых целей и подключаются к мощным источникам питания.
Кабель резистивного типа бывает двухжильным и одножильным. От этого принцип работы не меняется, но при расчете длины это нужно учитывать, так как в готовом изделии провод с двумя жилами вдвое короче. Например, кабель мощностью 400 Вт предназначен для обогрева пола до 2 кв. м. Его длина составляет 12-14 м. Его нельзя разрезать пополам на две части и подключить к тем же 230 В. Это приведет к его повреждению или срабатыванию аварийного выключателя в распределительном щитке.
Саморегулирующий
Этот тип кабеля изготовлен по совершенно иной технологии. Он всегда состоит из двух проводников, между которыми находится проводящий материал. Этот компонент выступает основным греющим компонентом. По сути, это параллельно соединенные нагреваемые проводники, поэтому при увеличении длины общее сопротивление уменьшается и ток потребления возрастает. Этот тип кабеля можно делить, но в таком случае нужно выполнять методику соединения жил, так как не все так просто – смотал и изолировал лентой.
Способы соединения греющего кабеля

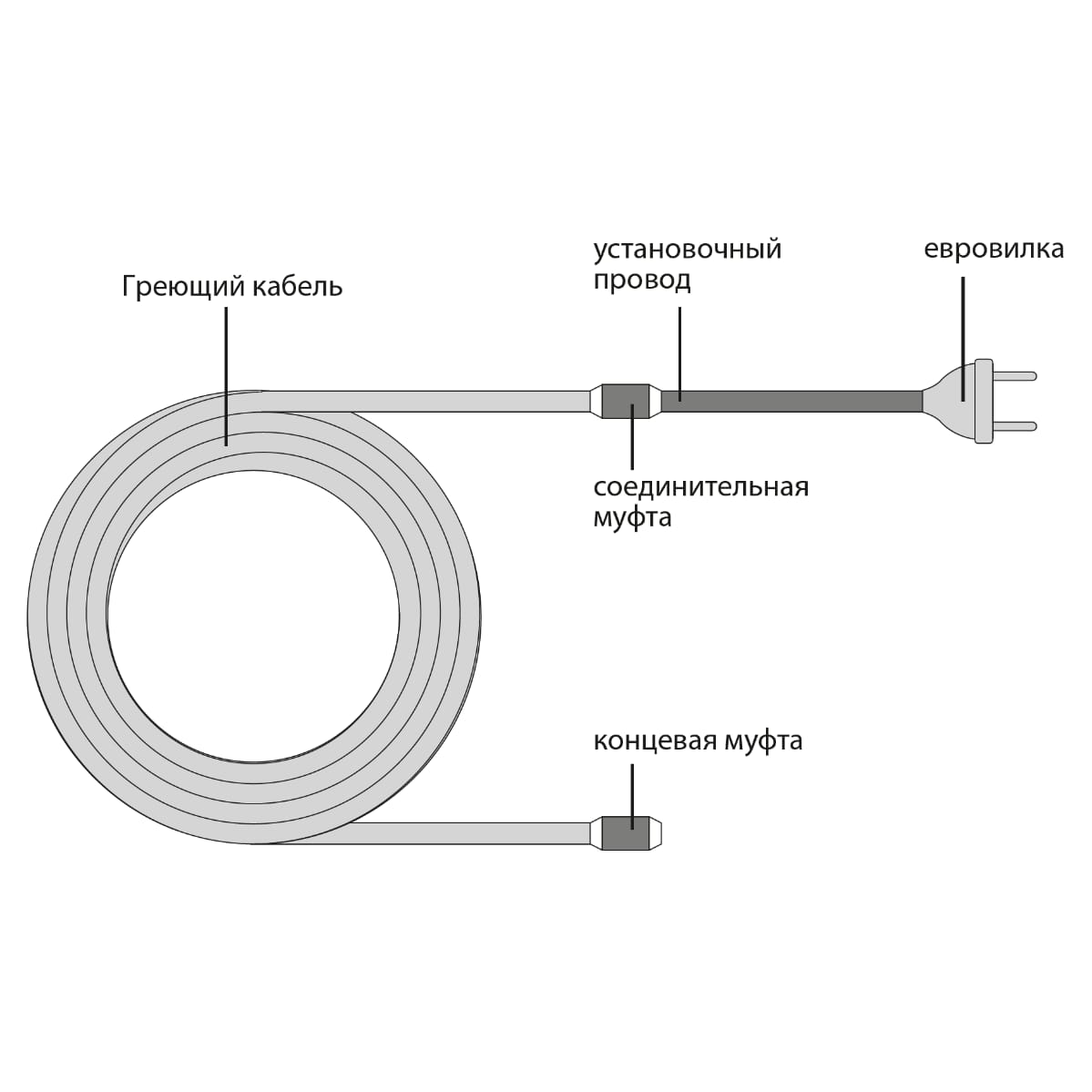

Такой кабель состоит из горячей и холодной части, так как с увеличением длины сопротивление проводников все-таки растет и ток в последних сегментах оказывается меньше, чем в первых. Рассмотрим методики стыковки обоих частей и начнем с горячей:
- Аккуратно снимите верхний и нижний слой изоляции.
- При помощи фена расплавьте электропроводящий композитный слой между проводниками и очистите участок.
- Такие же действия произведите со вторым проводом.
- Соедините жилы при помощи пайки или гильзами, предварительно надев термоусадочные трубки.
- Наденьте снаружи еще два слоя тремоусадки и отогрейте для качественного уплотнения изоляции.
Соединение холодного конца кабеля:
- Снимите внешние изоляции с обоих кабелей.
- Аккуратно отверните металлическую оплетку, скрутив ее в хвостик. Она пригодится для дальнейшего экранирования.
- Аккуратно снимите изоляцию и при помощи фена гидрофобный заполнитель между жилами.
- Оголите проводники на холодном конце и на греющем, затем соедините их между собой при помощи гильзы и пресс-клещей, надев термоусадку.
- Наденьте дополнительную изолирующую герметизирующую муфту, так как эта часть кабеля будет погружаться в стяжку.
- К экрану присоедините заземляющий кабель и отрежьте нужной длины.
- Наденьте термоусадку и обсадите место соединения.
Резистивный кабель между собой и холодный конец соединяют таким же способом с применением термоусадки и изолирующей муфты. Но при этом нужно учитывать, что изменится сопротивление, а, соответственно, напряжение питания.
