Строительная длина кабеля, что это такое и какие есть виды

Если простому обывателю нужен силовой или сигнальный кабель, то он приходит в магазин и заказывает нужное количество. Для него совершенно неважны какие-то специальные понятие, которыми пользуются застройщики и другие компании. Понятием «строительная длина кабеля» пользуются профильные организации, собственно, которые продают его или занимаются строительными работами в крупных масштабах.

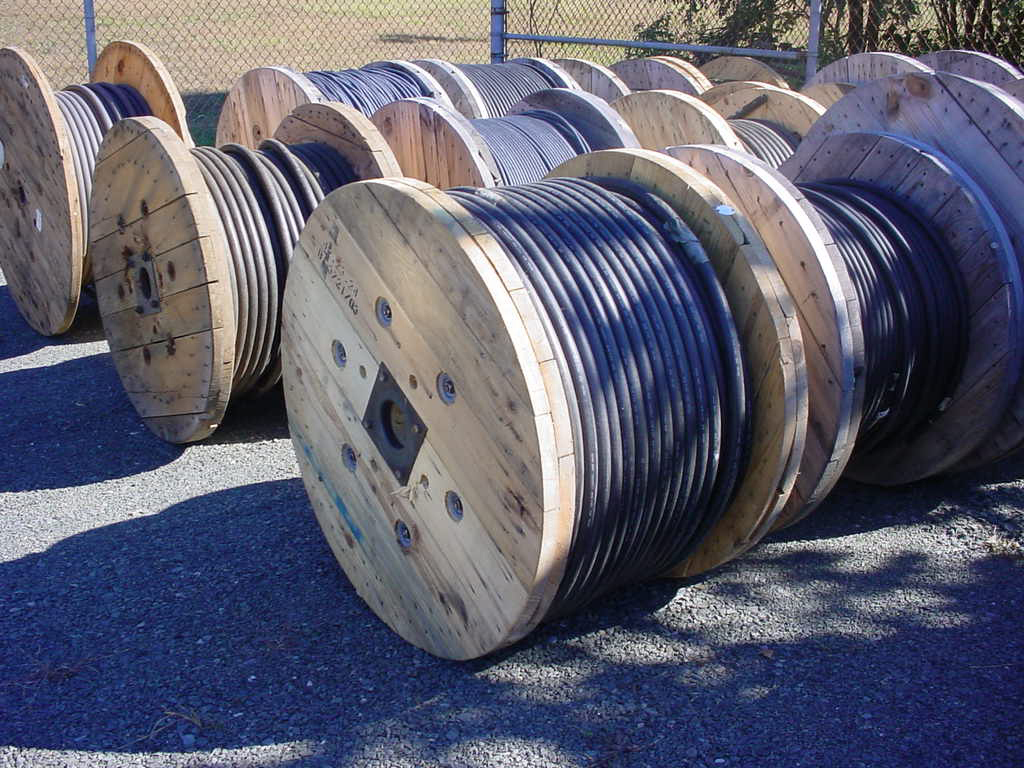

Строительная длина кабеля – это величина отрезка провода на барабане без его отматывания. То есть, это катушка, которую еще никто не вскрывал. Также называется бухтой. Это название приняли для понимания того, что закупает целая бобина, что также подразумевает знания ее длины. Последняя может отличаться в зависимости от модификации намотанного на каркас провода.

Профессионалы в области прокладки промышленных коммуникаций и электроснабжения знают, что строительная длина кабеля указывает на тип и основные параметры катушки. Но существуют исключения, когда провод наматывается на каркас большего диаметра и большей длины. Например, для прокладки особо длинных линий, где не нужны разрывы и нежелательны состыковки.

Невзирая на потребности, были выведены единые стандарты строительной длины для ряда кабелей. Это касается высоковольтных линий и проводов для низковольтных сетей:

• 660 В – 100-300 м;
• 20 кВ – 200-250 м;
• 6 кВ – 350-450 м.

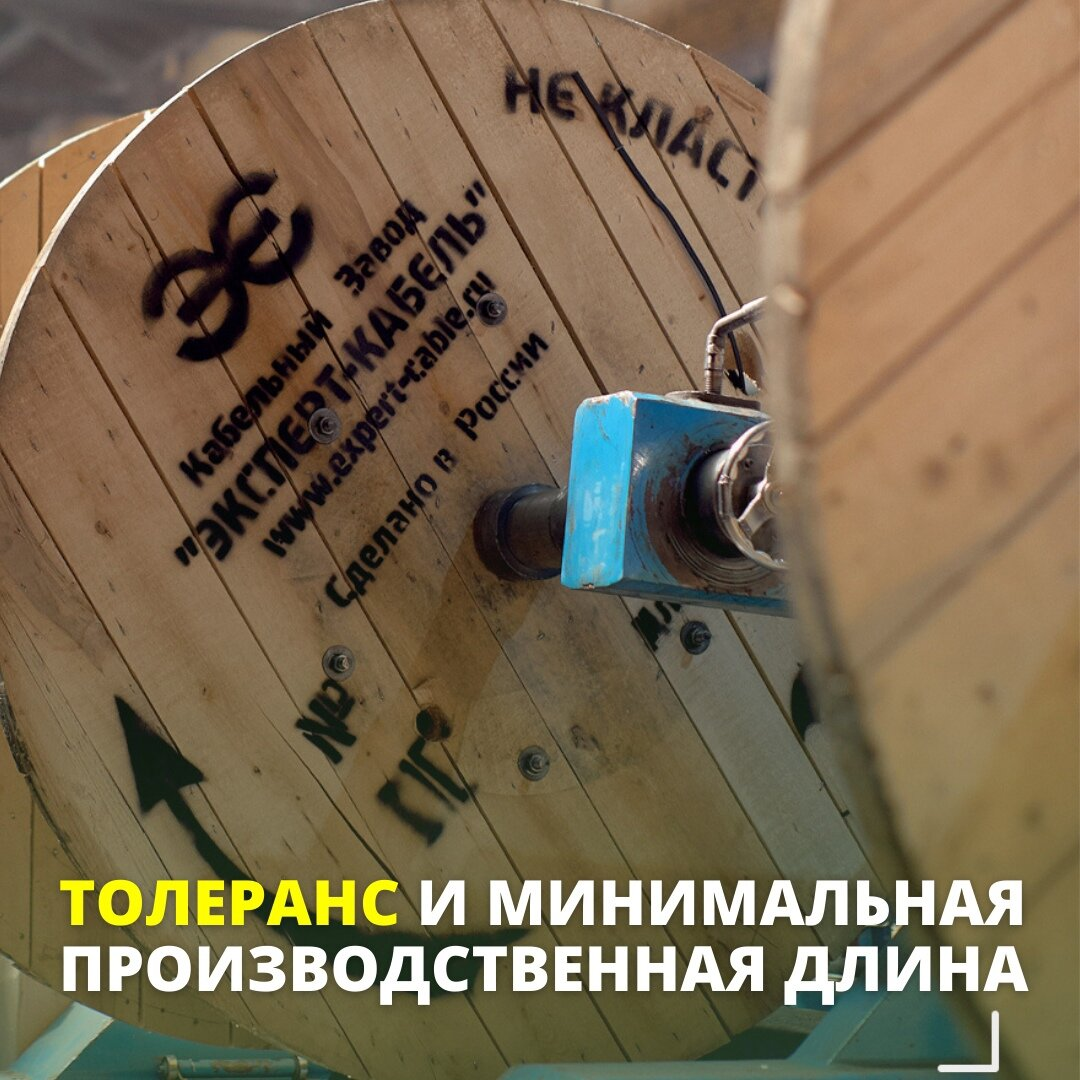

Учитывая необходимость в кабельной продукции разных длин, были также введены маломерные стандарты. Тонкие провода наматывают на катушки 200-450 м, а мощные – 50-100 м. Из сказанного следует, что стандарт определяет сетку размерности, в пределах которой продукция может быть намотана на кратное количество витков. Например, в пределах длины 200-450 м есть отрезки 300 и 350 м. Сведения о количестве намотанного на катушке провода всегда указываются на маркировочном приспособлении в виде бумажной бирки или отметки на корпусе барабана. Эта информация предоставляет сведения о том, сколько осталось кабеля после отматывания куска заданной длины.

Правильное оперирование данными позволяет существенно ускорить рабочий процесс, так как не потребуется гадать, хватит провода на следующий проект или нет. Например, для прокладки линии была приобретена бухта силового кабеля. На ней стояла маркировка 350 м, но для выполнения работы нужно 79 м. Достаточно отмотать нужное количество и пометить, сколько осталось. Также отметки каждого метра могут быть на самом кабеле, начиная с нулевого или наибольшего в зависимости от того, как она была намотана на заводе.

Некоторые стандарты строительной длины кабелей в поливинилхлоридной оболочке:

• 3 кВ – 150 (1,5-16 мм²), 300 м (25-70 мм²), 200 м (от 95 мм²);
• 6 кВ – 450 м (10-70 мм²), 400 м (от 95 мм²).

Нестандарт для кабеля АВБбШв, так как он выпускается бухтами 450, 300 и 200 м для проводов с сечением 6-16, 25-70 и от 95 мм²

Высоковольтные провода в бумажной изоляции и оболочке с пропиткой:

• 3 кВ – 300-450 м (до 70 мм²), 250-400 м (95-120 мм²), 200-350 м (150 и более мм²);
• 10 кВ – то же, что и для 3 кВ;
• 20/35 кВ – 250 м для всех сечений.

Такие кабели, как КГ, КГН, КПГУ или ПРС выпускают бухтами по 125 и 100 м.

Как видно из представленных данных, длина в бобине конкретного провода зависит от сечения, типа изоляции и назначения изделия. Чем больше диаметр, тем меньше длина в барабане.

Часто бывает так, что после проведения монтажных работ по прокладке силовой линии, остался кусок меньше, чем нужно для реализации следующего проекта. В таком случае применяют специальные соединительные муфты. Это дополнительный аксессуар, который позволяет герметично состыковать силовые жилы и качественно заделать изоляцию.

Оперирование знаниями параметров кабеля по строительной длине позволяет быстрее находить нужные материалы и производить сметные расчеты. Для получения точной информации рекомендуют пользоваться справочными таблицами.
