Для обустройства систем подогрева пола, резервуаров или изготовления знаменитых ИК-обогревателей плоского типа применяют термопарные кабеля. Он используется в качестве дополнительного элемента, через который протекает контрольный сигнал с блока управления обогревателем. Этот провод непосредственно погружается в контролируемую среду, поэтому изготовлен в термостойких оболочках и снабжен дополнительными защитными покровами.
Устройство
Применяют термопарный кабель в качестве промежуточного звена между устройством контроля и компенсационным холодным спаем. Так как он находится в контролируемой среде, то произведен из термостойких материалов, а жилы изготовлены из особого вида сплава. Как правило, используют для этих целей пары разных по проводимости металлов:
- медь и константан;
- медь и копель;
- хромель и алюмель;
- копель и алюмель;
- никель и алюминий;
- кобальт и алюминий;
- никель и спецкабель.
В устройстве таких кабелей имеется изоляция по жилам и наружная оболочка, изготовленная из термостойких материалов, так как он оказывается непосредственно в рабочей среде и под влиянием опасных факторов. Это может быть сшитый полиэтилен, кремний-органика и подобные им материалы.
Провода по всей длине в сочетании с точкой спайки образуют термопару. Так как он погружается в контролируемую среду по всей длине, то в нем наводится термодвижущая сила, поэтому он работает как одна большая термопара.
Устройство жил и изоляции

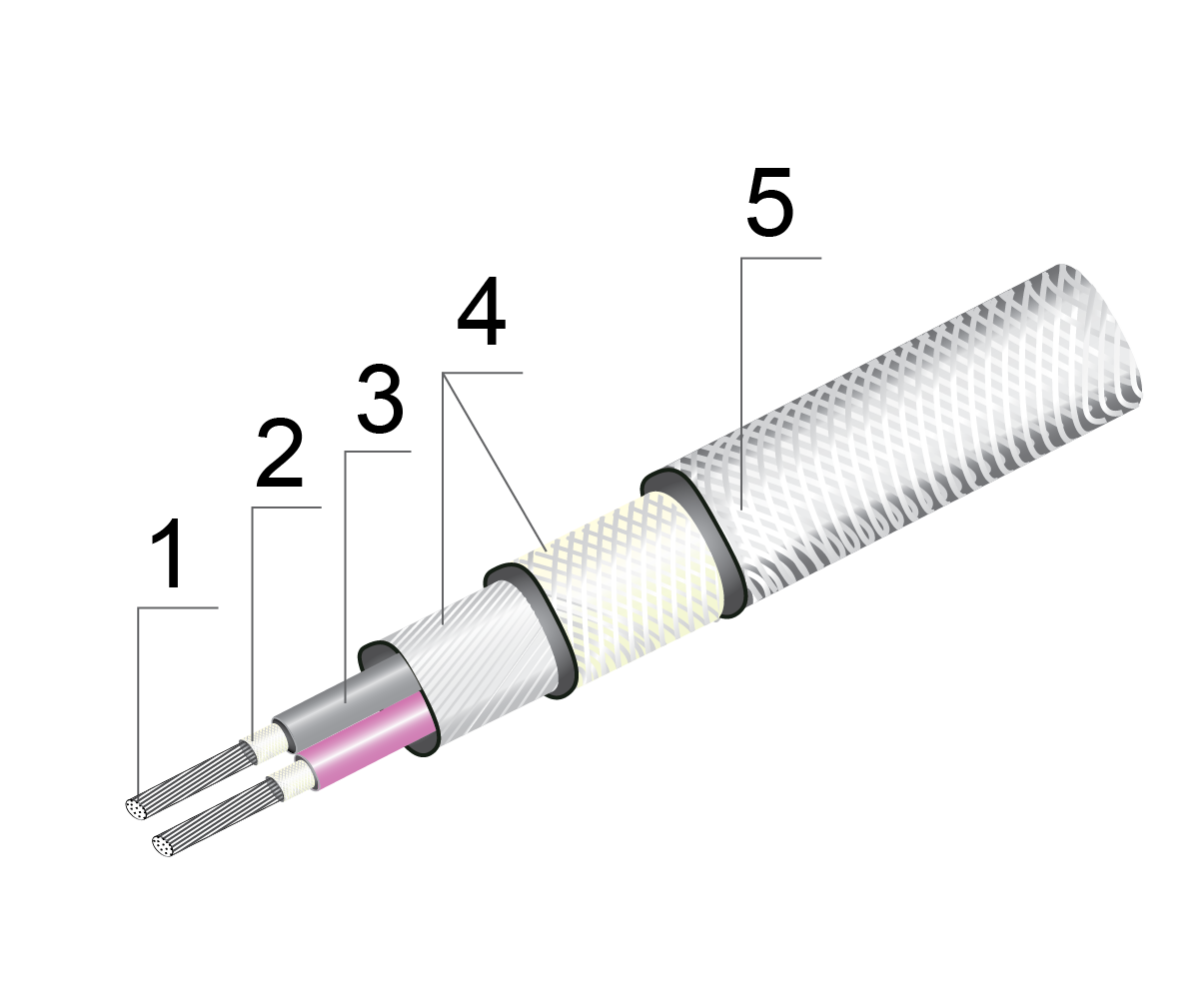

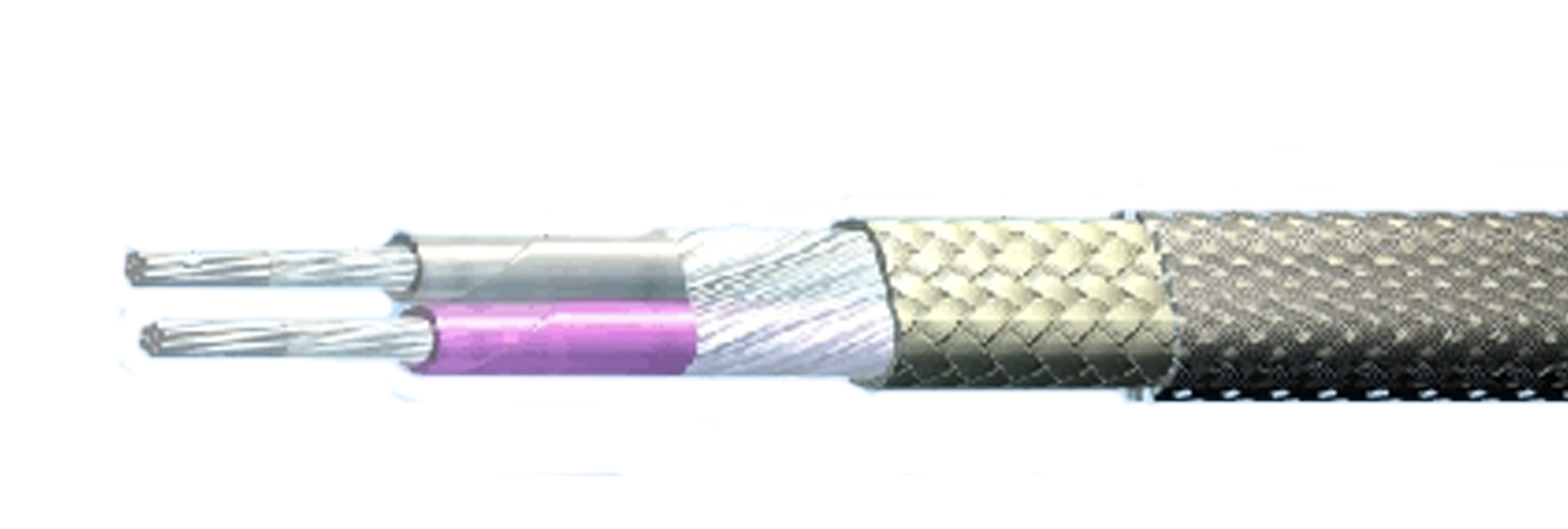

Конструктивно термопарный кабель имеет простое устройство. В нем есть две параллельно уложенные жилы, каждая в отдельности покрыта термостойким материалом в виде кремнеземной нити или оплетки, свитой из стеклонитей с высокой термостойкостью. Провода бывают с одной или двумя жилами. Во втором случае два проводника находятся под общей оболочкой, которая также выполнена из термостойкого материала. Между жилами всегда остается свободное пространство, которое заполняется термопроводящим засыпным материалом в виде керамического порошка.
Наружный защитный слой кроме оплетки из стеклонитей может быть выполнен из СПЭ, фторопласта, силикона, латуни и даже свинцового сплава. Для дополнительной защиты производители применяют трубки из пластичных видов нержавеющей стали.
Назначение
Термопарные кабели относят к специальным видам проводного изделия, которое применяют для подключения термопар с прокладкой непосредственно в контролируемой среде. Это указывает на степень воздействия на материалы оболочки. Используют их везде, где нужно контролировать температуру:
- в печах промышленного оборудования;
- в системах отопления и обогрева пола;
- в нагревателях резервуаров;
- в лабораторных установках для контроля параметров в опасных зонах.
В зависимости от модификации кабели этого типа способны выдерживать критические температуры до 1100 градусов не дольше 1 часа, если речь идет о модели КМТВЭВнг для особых условий эксплуатации. В долгосрочной работе он выдерживает до 700 градусов. При выборе данного типа кабеля нужно учитывать этот параметр.
Типы термопарных проводов и их система маркировки
Термопарные кабели также называют термоэлектродными или компенсационными, так как выполняют функции связующего элемента между чувствительным датчиком и устройством регулирования. Выпускаются производителями разного цвета для удобства определения используемых сплавов для электродов. В отечественных модификациях применяют следующие варианты обозначений:
- ХК(тип L) – хромель-копель, фиолетовый;
- ХА(тип K) – хромель-алюмель, зеленый или белый;
- НН(тип N) – нихросил-нисил, синий;
- ЖК(тип J) – железо-константан, черный;
- МКн(тип T) – медь-константан, коричневый;
- ХКН(тип E) – хромель-константан.
Для упрощения процесса опознания конкретного типа кабеля используется цветовое обозначение. Это применено в кабелях ПТВ, ПТВЭ, ПТГВ, ПТГВЭ. При выполнении подключения термопарных проводов важно учитывать его полярность. В приведенных выше маркировках первая\ жила подключается на плюс источника.
