Виды монтажа антивибрационного кабеля

Во многих видах оборудования и контрольных диагностических устройствах применяют антивибрационные кабели. Они представляют собой особый вид силовой или сигнальной многожильной линии, оснащенной композитными на полимерной основе оболочками и промежуточными защитными материалами. Наличие нескольких слоев и эластичного покрова обеспечивает необходимый уровень защиты от вибрации в процессе работы установки. Часто они применяются для подключения акустических датчиков в системах балансировки для предотвращения паразитного влияния от внешних источников помех.

Телмарк

Антивибрационный кабель выпускается нескольких модификаций в зависимости от конструктивного устройства, условий эксплуатации и предельно допустимых характеристик. В продаже доступны следующие варианты:

• КАГЭ-HF;
• КАГЭ-1-HF;
• МКЭ26-32;
• МКЭ026-33 и др.

Представленные модификации кабелей используются для прокладки линий электропитания с номинальным напряжением до 380 В и применяются там, где присутствует сильная или умеренная вибрация, создаваемая при работе буровых, сверлильных и иных установок. Антивибрационные кабели отличаются между собой конструкцией, которая определяет сферу применения. Например, модель КАГЭ используют для организации питания выносного оборудования, которое при работе вибрирует, а питающая линия подвергается сильной тряске.

Невзирая на антивибрационные свойства, в качестве токопроводящих элементов выступают медные жилы, состоящая из нескольких тонких проволок. Поверх них использован прочный терморадиационный полимерный материал. Дополнительно имеется экран, который защищает передаваемые по проводникам сигналы. Он отличается термостойкостью и способен выдерживать пониженные температуры до -60 градусов без значительного повреждения. Также провод выдерживает эксплуатацию при температуре до +60 градусов. Такие условия могут возникнуть под открытым небом или в опасных промышленных зонах, где кроме температуры присутствует такой фактор, как падение крупных твердых предметов, способных повредить верхний слой защитной оболочки.

В модификации КАГЭ-1-HF использованы медные жилы с луженым покрытием, также в термостойкой изоляции. В качестве экран в нем использован полупроводящий полимерный слой, дополнительно между проводников присутствует герметик, выполняющий функции амортизирующего наполнителя. Для защиты от любых механических повреждений имеется экран, навитый из стальной проволоки. Он обеспечивает не только защиту передаваемых сигналов, но также и гарантирует целостность в опасных условиях, когда на изделие может упасть твердый предмет и нанести критические повреждения.

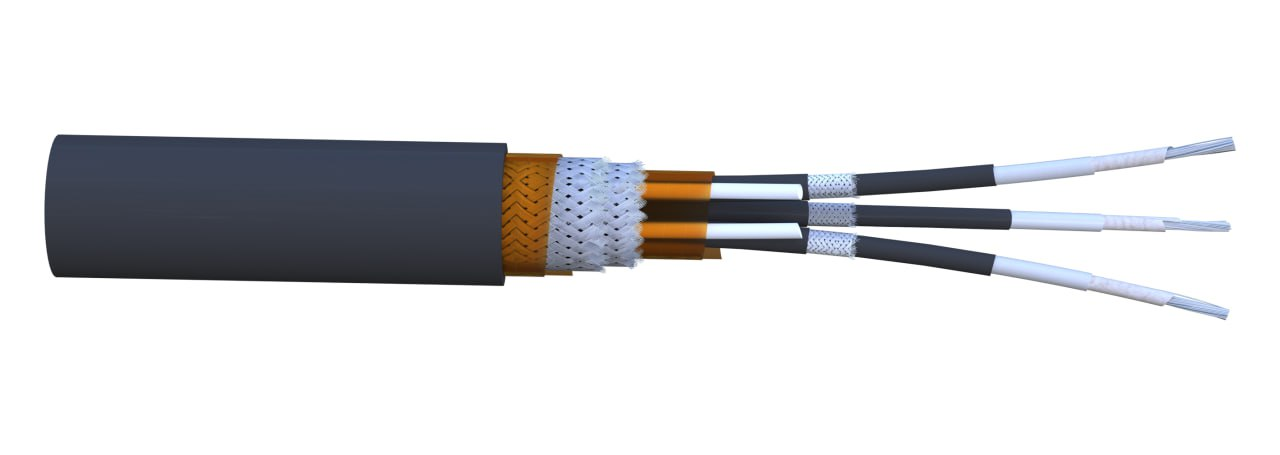

Во всех антивибрационных кабелях есть общие элементы:

• гибкие многопроволочные жилы из меди;
• экран в сочетании со стальной оплеткой, которой может и не быть;
• несколько оболочек, которые и создают главный антивибрационный эффект.
• Учитывая все упомянутые детали, выполнять монтаж этих кабелей нужно по определенной схеме:
• Сначала нужно снять верхний герметизирующий слой из терморадиационного полимера. Оголяется на расстояние 3-4 см.

Сразу под оболочкой будет экран или броня. Ее нужно аккуратно срезать, отступив от края не менее 1,5 см. Оставшееся расстояние удобно прижимают к арматуре заземления хомутами или скобами.

Под второй оболочкой расположены гибкие пары или отдельные проводники из мягкой многопроволочной меди. Часто они дополнительно экранированы медной оплеткой. Ее также нужно физически соединить с землей для исключения паразитного влияния внешних электромагнитных помех.

Оставшиеся концы очищают от изоляции на нужную длину и опрессовывают гильзами. Это необходимо для улучшения контакта и предотвращения возникновения искр при вибрации.

Монтаж антивибрационных кабелей проводят разными способами в зависимости от конструкции. Модели со стальной обмоткой в качестве экрана, например, МКАЭ26-32 можно подвешивать на опорах и производить монтаж в частично подвешенном состоянии. Также их укладывают в кабельные каналы, трубы, канализации в зависимости от конструкции защитной оболочки.
