Кабели АКВБбШв 5х1

Обозначение маркировки кабеля АКВБбШв 5х1:

А - проводник из алюминия
К - Контрольный
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шв - оболочка, представляющая собой выпресованный шланг-оболочка из полимерного ПВХ
5 - число проводящих ток жил
1 - сечение токопроводящих жил

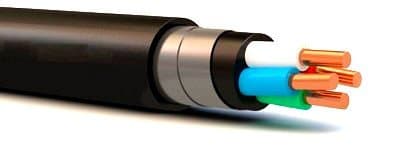

Строение кабеля АКВБбШв 5х1:

1. Жила, проводящая ток, - из алюминия, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляционный слой - произведен из ПВХ пластиката.
3. Скрутка - жилы с изоляционным покрытием повиты.
В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым
4. Разделительный пояс - выпрессован из поливинилхлоридного полимерного пластиката
5. Защищающая оболочка - типа БбШв:
- бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования толщиной 0.3 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защищающий шланг выпрессован из поливинилхлоридного полимерного пластиката

Сфера использования кабеля АКВБбШв 5х1:

кабеля АКВБбШв 5х1 предназначены Для стационарного подключения к электросетям электроприборов, аппаратов, сборок зажимов электрораспределительных устройств, которые рассчитаны на напряжение до 660 В переменного электротока (100 Гц) или на постоянное электронапряжение до 1000 В.

Спецификация кабеля АКВБбШв 5х1:

Применяются для прокладки в помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабели всех марок могут быть проложены на открытом воздухе.
Класс пожарной опасности по ГОСТ 53315-2009 - П1.8.2.3.4.
Продукция не распространяет горение в случае одиночной прокладки.
Длительно - допускаемый диапазон нагрева проводников при использовании не должна превышать плюс 70 0С.
Кабели изготовляют в климатическом исполнении УХЛ категорий размещения 1-5 в соответствии с ГОСТ 15150-69.
Температура функционирования от минус 50 0С до плюс 50 0С.
Относительное содержание влаги в воздухе при 35 0C - 98%.
Номинальная толщина изоляции для проводников сечением:
- 0.75 - 2.5 мм2 - 0.6 мм
- 4 - 6 мм2 - 0.7 мм
Электрическое сопротивление изоляции жил при нагреве 20°С сечением:
- 0.75 - 1.5 мм2 - строго более 10 МОм*км
- 2.5 - 4.0 мм2 - не менее 9 МОм*км
- 6 мм2 - не менее 6 МОм*км
прокладка в температурном диапазоне строго выше - 15 0C.
Напряжение при испытаниях на частотах 50 Гц, 300 с. – 2,5кВ.
Устойчивы к монтажным изгибаниям.
Радиус изгибанияния кабельных изделий при монтаже и прокладывании без предшествующего нагревания при нагреве окружающей среды не ниже -7 0С: не менее 10-ти диаметров кабельного изделия
нормированная (строительная) длина продукции: не менее 150 м.
Допускается в партии не более 15% отдельных частей кабельных изделий протяженностью не меньше 20 м, в том числе не более 5% отрезков кабеля длиной от 20 до 50 м.

гарантийный период работы - 36месяцев.
Период эксплуатации кабельного изделия АКВБбШв 5х1:
- при монтаже в грунтах (траншеях) и на эстакадах - не менее 15 лет
- при прокладке в помещениях, каналах и тоннелях - 25лет.
