Кабели КГМЭВЭВнг(A)-ХЛ 5х2х2,5

Обозначение маркировки кабеля КГМЭВЭВнг(A)-ХЛ 5х2х2,5:

К - Кабель
Г - Гибкий
М - Монтажный
Э - отдельный экранирующий слой для каждой жилы
В - внутренний защитный слой - из полимерного ПВХ-пластиката повышенной пожаробезопасности
Э - экран, защищающий от электромагнитных помех
В - внешняя оболочка - полимерный ПВХ-пластикат, устойчивый к горению
ХЛ – исполнение по климату (хладостойкий), устойчивый к температурам до -60 С. С
5 - число пар
2 - жилы скручены в пары
2,5 - диаметр токопроводящей жилы

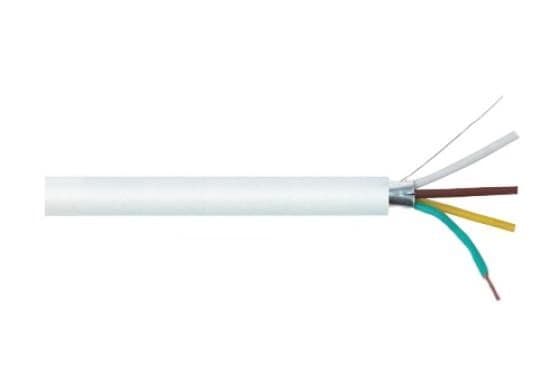

Строение кабеля КГМЭВЭВнг(A)-ХЛ 5х2х2,5:

Жилы, проводящие ток, меднопроволочные
изоляция изготовленная из ПВХ пластиката
скрутка в кабель из троек, пар, либо одиночных проводников
отдельный экран - накладывается поверх каждого проводника, методом обмотки с перекрытием более 15% из вещества, представляющего собой слой алюминия на полимерной основе, защищённого слоем фольги. Под экранным слоем смонтирована пара контакт-проволок из меди 0,4-0,5 мм.
Обмотка – полимерная лента, расположенная над защитным экранирующим слоем
сердечник - жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
Поясной изоляционный слой - представлена лентой из полиэтилентерефталата
экран, защищающий от электромагнитных помех – из специального композиционного вещества с оболочкой из фольги. Экранирующее покрытие располагается металлической частью внутрь. Под экраном прокладывается пара меднолуженых контактных проволок номинального диаметра 0,32 – 0,5 мм.Внутренний защитный слой - из полимерного ПВХ-пластиката повышенной пожаробезопасности
внешняя оболочка - полимерный ПВХ-пластикат, устойчивый к горению

Сфера использования кабеля КГМЭВЭВнг(A)-ХЛ 5х2х2,5:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 750 и 1000 В, и переменное напряжение не более 500 и 660 В с частотой 50 Гц.

Условия эксплуатации и монтажа кабеля КГМЭВЭВнг(A)-ХЛ 5х2х2,5:
отличительная черта строения данных кабелей – эти материалы использованные для их производства дают кабелю устойчивость к низким температурам.
Используются на территориях повышенной взрывопасности любого класса, а также в искробезопасных эл. Цепях.
Для фиксированного межприборного монтажа при допустимой температуре нагрева токопроводящих жил до 700С и для монтажа группой в кабельных сооружениях.
Класс пожароопасности согласно ГОСТ Р 53315-2009:
- О1.8.2.3.4 для продукции, не позволяющей возгоранию распространятся при одиночном монтаже;
- П1.8.2.3.4 для кабелей, препятствующих распространению возгорания при прокладке в пучках.
К маркировке добавляются буквы:
i – для продукции, используемой в искробезопасных электрических цепях (КГМЭВВ-i);
Ц – для продукции с изолированными проводниками, промаркированными цифрами (КГМЭВВЦ);
вид исполнения по климату ХЛ, 2-5 категории размещения согласно ГОСТу 15150-69
эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20°С согласно ГОСТ 22483-77
сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°С должно быть как минимум: 245 Мом для продукции с проводниками расчетным сечением 0,5 мм2, в процессе приемки и отгрузки: 240 МОм для продукции с расчетным сечением 0,75 мм2 и более; на время работы и складирования более 100 МОм.
Кабельные изделия устойчивы к влиянию температуры наружного пространства от -60°С до +40°С.
Кабель устойчив к влиянию воздуха влажностью не более 98% при нагреве воздуха не более 35°С
монтаж кабеля без предшествующего обогрева допустим при нагреве, до - 15С
минимальный радиус изгибаниянияния, 6 фактических внешних диаметров кабельного изделия
нормированная (строительная) длина, более - 150 м
гарантийный период работы – 2 года
Срок эксплуатации кабеля КГМЭВЭВнг(A)-ХЛ 5х2х2,5 не менее 25 лет
