Кабели КГМПЭмВнг(В)-FRLS 10х0,75

Обозначение маркировки кабеля КГМПЭмВнг(В)-FRLS 10х0,75:

К - Кабель
Г - Гибкий
М - Монтажный
П - изоляция - из безгалогеновой полимерной композиции
Эм - экран, защищающий от электромагнитных помех - из медных луженых проволок, выполненный в виде оплетки.
Внг(В)-LS - внешний слой состоит из ПВХ композиции, повышенной пожаробезопасности
FR - термобарьер - из пары лент, содержащих слюду, стойкий к пламени
10 - количество проводников
0,75 - сечение проводников

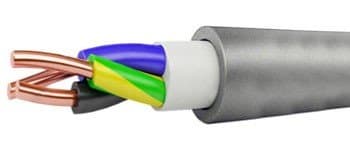

Строение кабеля КГМПЭмВнг(В)-FRLS 10х0,75:

1.Проводник - мягкие, медные проволоки третьего класса.
2. Термобарьер - из пары лент, содержащих слюду.
3. Изоляция - из безгалогеновой полимерной композиции.
4. Кабель, пара или тройка получены путем скрутки изолированных жил, шаг скрутки согласован.
5. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
6. Сердечник – жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
7. Экран, защищающий от электромагнитных помех - из медных луженых проволок, выполненный в виде оплетки.
8. Внешний слой состоит из ПВХ композиции, повышенной пожаробезопасности.
Внешняя оболочка кабелей для пожаробезопасных цепей с индексом нг(В)-FRLS– оранжевого оттенка

Сфера использования кабеля КГМПЭмВнг(В)-FRLS 10х0,75:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 1 кВ и переменное напряжение не более 0,66 кВ с частотой 50 Гц. Могут применяться на территориях с повышенной взрыво – и пожароопасностью.

Спецификация кабеля КГМПЭмВнг(В)-FRLS 10х0,75:

Кабели предназначены для стационарного соединения электродвигателей с частотными преобразователями, где требуется повышенная пожаробезопасность.
Используются при монтаже кабельных трасс в случае применения взрывозащиты вида «искробезопасная электроцепь i» в соответствии с ГОСТ Р 51330.10-99 с расчетным напряжение постоянного тока в пределах 375 В и переменного - в пределах 250 В с частотой не более 1 МГц, с проводниками из меди, прошедшими процесс лужения - для монтажа кабельных трасс при использовании взрывозащиты вида «искробезопасная электроцепь i» в соответствии с ГОСТ Р 51330.10-99 с расчетным напряжением в пределах 60 В переменного тока при частоте не более 1 мГц, либо постоянного тока в пределах 90 В.
При соблюдении температурного режима во время хранения и использования кабеля, материалы не выделяют опасных для человека и окружающей среды веществ.
Кабельные изделия с маркировкой нг(В)-FRLS – для подключения электропитания к противопожарным системам реанимационного и другого медицинского оборудования, а также прочей технике, требующей обеспечение работоспособности в случае возгорания.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Класс пожароопасности согласно ГОСТ Р 53315-2009 - п1.8.2.3.4
исполнение по климату УХЛ Т, согласно ГОСТ 15150-69 категория размещения 2-5.
Интервал при нагреве окружающего пространства от 45 °С до минус 50 °С,
относительный показатель содержания влаги в воздухе до 98 % при нагреве до 35 °С.
Кабельные изделия могут прокладываться без предварительного нагрева в температурном диапазоне от -15 °С.
Минимальный радиус изгибаниянияния при прокладке - не меньше 10 Hd, d – действительный наружный диаметр, мм
продолжительно разрешенная температура нагревания проводников 70 °С.
Задымление при возгорании не снижает светопроницаемость в испытательной камере более чем на 60 %.
Устойчивость к возгоранию продукции с маркировкой нг-FRLS более 90 минут.
Гарантийный период работы – 2 года. Расчетный гарантийный срок начинается с момента ввода кабеля в эксплуатацию, но не позднее шести месяцев.с даты производства.
Срок эксплуатации кабеля КГМПЭмВнг(В)-FRLS 10х0,75 не меньше 20 лет, если соблюдаются эксплуатационные условия, а также требованию по перевозке и сохранению.
