Кабели КГМВЭПВнг(A)-ХЛ 14х2х0,75

Обозначение маркировки кабеля КГМВЭПВнг(A)-ХЛ 14х2х0,75:

К - Кабель
Г - Гибкий
М - Монтажный
В - изоляция - произведена из ПВХ пластиката
Э - экран, защищающий от электромагнитных помех
П - Оплетка –из стальных проволок, прошедших процедуру цинкования
Внг - внешняя защитная оболочка – из ПВХ пластиката устойчивого к возгоранию
ХЛ – исполнение по климату (хладостойкий), устойчивый к температурам до -60 С. С
14 - число пар
2 - жилы скручены в пары
0,75 - диаметр проводника

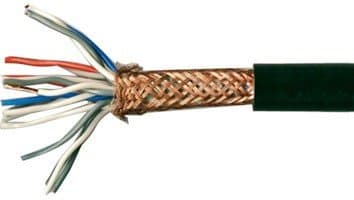

Строение кабеля КГМВЭПВнг(A)-ХЛ 14х2х0,75:

1.Проводники эл. тока – из проволок, выполненных из меди пониженной твердости, и в соответствии с ГОСТом 22483-77, не ниже класса:
- 3 для расчетных сечений 2,5 мм2 ;
- 4 для расчетного сечения 4 мм2.
2. Изоляция – из поливинилхлоридного полимерного пластиката.
3.Жилы с изоляционным покрытием повиты в кабель, парной или тройной скрутки. Шаги повива жил с изоляционным покрытием в парах и триадах согласованные.
4. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
5.Сердечник - жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник 6.Поясной изоляционный слой - лента-полимер.
7.Экран, защищающий от электромагнитных помех – из специального композиционного вещества с оболочкой из фольги. Экранирующее покрытие располагается металлической частью внутрь. Под экраном прокладываются две меднолуженые контактные.
8.Внутренний защитный слой - из полимерного ПВХ-пластиката повышенной пожаробезопасности.
9. Оплетка –из стальных проволок, прошедших процедуру цинкования.
10.Внешняя оболочка - полимерный ПВХ-пластикат, устойчивый к горению

Сфера использования кабеля КГМВЭПВнг(A)-ХЛ 14х2х0,75:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 1 кВ и переменное напряжение не более 0,66 кВ с частотой 50 Гц. Могут применяться на территориях с повышенной взрыво – и пожароопасностью.

Спецификация кабеля КГМВЭПВнг(A)-ХЛ 14х2х0,75:

Отличительная черта строения данных кабелей –это устойчивость к влиянию низких показателей температур. Кроме того, конструкция кабелей содержит панцирную оплетку из стальных лент с оцинковкой.
Для неподвижного подключения приборов и устройств, при условии нагрева проводников не более 70 С и для множественного монтажа в кабельных сооружениях.
Кабель может использоваться на территориях повышенный вызрывоопасности любого класса, а также в искробезопасных эл. Цепях.
Класс пожароопасности согласно ГОСТ Р 53315-2009: - П1.8.2.3.4 для кабелей, препятствующих распространению возгорания при прокладке в пучках.
Кабели применяются для монтажа группой в кабельных сооружениях, наружных (открытых) электроустановках (кабельных сооружениях эстакадного типа, галереях). Не допускается применение в кабельных помещениях промышленных предприятий, жилых и общественных зданий.
Кабели препятствуют распределению возгорания при прокладке в пучках.
При соблюдении температурного режима во время хранения и использования кабеля, материалы не выделяют опасных для человека и окружающей среды веществ.
Кабельные изделия прокладывают согласно действующим «правилами и порядком устройства электрических устройств и установок» (ПУЭ).
Исполнение по климату кабелей ХЛ, категории размещения 2-5 в соответствии с ГОСТ 15150-69.
Диапазон штатных температур функционирования – 60 С до + 40 С
относительное содержание влаги в воздухе при температурном режиме внешнего пространства до +35 С......... до 98%
минимальный радиус изгибаниянияния при прокладывании кабельных изделий в броне или в оплетке из проволочной стальной оцинковки - 10 D.
Прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15
эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20°С согласно ГОСТ 22483-77.
Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°С должно быть как минимум:
в процессе приемки и отгрузки:
245 Мом для продукции с проводниками расчетным сечением 0,5 мм2,
240 МОм для продукции с расчетным сечением 0,75 мм2 и более;
на время работы и складирования более 100 МОм.
Расчетная частота – 50Гц
строительная протяженность - не меньше 150 м. Производится поставка кабельных изделий любой протяженности, которая согласована с покупателем.
Гарантийный период работы – 2 года. Расчетный гарантийный срок начинается с момента ввода кабеля в эксплуатацию, но не позднее шести месяцев. с даты производства.
Срок эксплуатации кабеля КГМВЭПВнг(A)-ХЛ 14х2х0,75 не меньше 20 лет, если соблюдаются эксплуатационные условия, а также требованию по перевозке и сохранению.
