Кабели КСКЭМ 7х0,18

Обозначение маркировки кабеля КСКЭМ 7х0,18:

К - Кабель
С - Связи, станционный
К - Коаксиальный
Э - Экранированный
М - Малогабаритный
7 - число проводящих ток жил
0,18 - диаметр токопроводящих жил

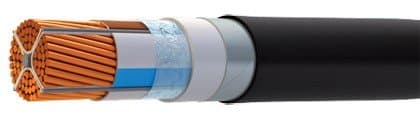

Строение кабеля КСКЭМ 7х0,18:

Внутренний жила - проволока из меди, число проволок - 7.
Изоляция - сплошной полиэтилен
Внешний проводник - оплетка меднопроволочные
Слой лавсановой ленты
1-й экран - обмотка стальной лентой
2-й экранирующая оболочка - представлена в виде меднопроволочной оплетки
Оболочка - полимерный ПВХ-пластикат

Сфера использования кабеля КСКЭМ 7х0,18:

кабеля КСКЭМ 7х0,18 предназначены для систем передачи в диапазоне частот до 60 МГц..

Спецификация кабеля КСКЭМ 7х0,18:

Предназначен для межстоечных соединении
исполнение по климату УХЛ3.1.
Число и диаметр проволок внутреннего проводника - 7x0,26 мм
Номинальный- диаметр по изоляции – 4,6 мм
Внутренний проводник меднопроволочные, внешний проводник в виде оплётки меднопроволочные. Экран - из стальных лент и оплётки меднопроволочные.
Электрическое сопротивление изоляции на длине 1 км - не менее 10 ГОм
Электрическое сопротивление оболочки на длине 1 км - не менее 0,05 МОм
Волновое сопротивление -75±3 Ом
Номинальный коэффициент затухания на частоте 25 МГц- 51 дБ/км
Переходное затухание на ближнем конце на строительной длине 100 м между кабелями, проложенными вплотную друг к другу - не менее 145 дБ
Внутренняя неоднородность на строительной длине 100 м - не более 10*10 -3 %.
Кабели механически прочны и устойчивы к воздействию вибрационных, ударных и линейных нагрузок.
Кабельные изделия отличаются стойкостью к пониженного атмосферного давления 0,66 кПа, соляного тумана, солнечной радиации.
Кабельные изделия предназначаются для эксплуатирования при нагреве окружающей среды от минус 50 до 50°С и относительного содержания влаги в воздухе до 98% при нагреве до 40°С.
Кабельные изделия отличаются стойкостью к температуры до 70°С в течение 96 ч.
Минимальный радиус изгибаниянияния при монтаже - 30 мм.
Температура при прокладке и монтаже - не ниже минус 100С.
Срок эксплуатации кабеля КСКЭМ 7х0,18 не меньше 20 лет, если соблюдаются эксплуатационные условия, а также требованию по перевозке и сохранению.
