Кабели КВБбШнг(A)-Т 19x1

Обозначение маркировки кабеля КВБбШнг(A)-Т 19х1:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
шнг - защищающая оболочка выполнена в виде шланга из выпрессованного ПВХ-полимера со сниженным уровнем опасности возгорания
Т - исполнение для тропического региона
19 - количество проводников
1 - сечение токопроводящих жил

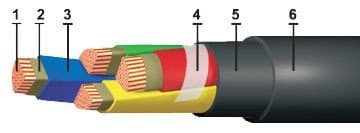

Строение кабеля КВБбШнг(A)-Т 19х1:

1. Медная однопроволочная проводник круглой формы класса 1 по ГОСТ 22483;
2. Изоляция изготовленная из ПВХ пластиката.
3. Жилы с изоляционным покрытием скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
4. Разделительный пояс в виде оболочки из ПВХ пластиката устойчивого к возгоранию толщиной не менее 0,5 мм;
5. Бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования;
6. Внешний слой, произведенных из поливинилхлоридного полимерного пластиката устойчивого к возгоранию.

Область применения:
кабели используются для стационарного подключения к электротехническим устройствам, соединению зажимов распределительных установок при расчётном напряжении, не превышающим 1000 В постоянного тока или 660 В переменного тока частотой не более 100 Гц.
Кабели используются для монтажа на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Продукция не способствует распространению возгорания при групповом монтаже (нормы ГОСТ Р МЭК 332-3-96 категории А).
Сопротивление проводника согласно ГОСТ 22483
исполнение по климату УХЛ в соответствии с ГОСТ 15150-69
Категория размещения 1-5 в соответствии с ГОСТ 15150-69

период эксплуатации кабельного изделия КВБбШнг(A)-Т 19х1:
При прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет
Кабели марки КВБбШнг(A)-Т 19х1 выполняются в тропическом исполнении и устойчивы к воздействию плесневых грибков.
