Кабели ПКВПЭс 160

Обозначение маркировки кабеля ПКВПЭс 160:

П - Жила из проводящего полимера
К - Кабель
В - Высоковольтный
П - изолирующий слой изготовлен из ПЭТ
Эс - Экран из проводящего полимера
160 - диаметр токопроводящих жил

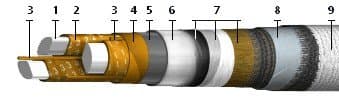

Строение кабеля ПКВПЭс 160:

Проводник – из жгута углеродных волокон
Изоляция – из ПЭТ
Экран - из проводящего полимера
оболочка - защитный слой поливинилхлоридного полимерного пластиката

Сфера использования кабеля ПКВПЭс 160:

кабеля ПКВПЭс 160 предназначен для работы на воздухе при отсутствии механических воздействий в электротехнических установках на напряжение 100, 160 кВ постоянного тока.

Спецификация кабеля ПКВПЭс 160:

Применяется для работы на воздухе при отсутствии механических воздействий.
Исполнение по климату УХЛ 4.
Номинальное сечение проводника - 0,5 мм2.
Наружный диаметр кабеля на напряжение 100 кВ – 13,0 мм, 160 кВ – 19,0 мм
нормированная (строительная) длина - не менее 25 м.
Электрическое сопротивление 1 м жилы постоянному току – не более 10 МОм
Электрическое сопротивление изоляции 1 км кабеля - не менее 200 МОм.
Токовая нагрузка - не более 2,5 мА.
Кабель предназначен для эксплуатации в диапазоне температур от 10 до 30 0С.
Кабели стойки к повышенной относительной влажности воздуха до 80% при нагреве до 30 0С.
Наименьший период наработки - не менее 10000 ч.
Радиус изгибанияния кабельных изделий при монтаже не менее 15 внешних диаметров кабельного изделия.
Срок эксплуатации кабеля ПКВПЭс 160 не менее 3 лет при строгом следовании рекомендуемым условиям пользования, хранения и перевозки.
