Кабель ОКБ КП ПВЗРО-15 290-2,5 Мн-5,4

Обозначение маркировки кабеля ПВЗРО-15 290-2,5 Мн-5,4:

ПВ - провод высоковольтный
З - для зажигания
Р - изоляция выполнена из фторопласта Ф-4 с промазкой из кремнийорганической резины
О - обмотка из стеклянных нитей, пропитанная суспензией из фторопласта Ф-4Д, и оплетка из стеклянных нитей, покрытая кремнийор
5,4 - расчетное напряжение, кВ

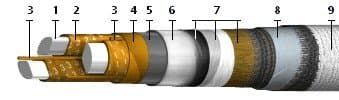

Строение кабеля ПВЗРО-15 290-2,5 Мн-5,4:

1. Внутренний проводник Проволока медная посеребренная или никелированная или стальная
2. Изоляция Обмотка пленками из фторопласта Ф-4 с промазкой из кремнийорганической резины
3. Оболочка Обмотка из стеклянных нитей, пропитанная суспензией из фторопласта Ф-4Д, и оплетка из стеклянных нитей, покрытая кремнийорганической эмалью или кремнийорганическим лаком

Сфера использования ПВЗРО-15 290-2,5 Мн-5,4:

Высоковольтные провода зажигания для турбореактивных двигателей и авиационной техники

Спецификация кабеля ПВЗРО-15 290-2,5 Мн-5,4:

Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).
Ударные нагрузки:
многократные — с ускорением до 1500 м/с2 (150 g);
одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).
Провод должен выдерживать 25 циклов изгибов на угол ±1/2π рад по радиусу не менее 25мм. Монтажные изгибы допускается производить при нагреве не ниже -40 ºС по радиусу не менее 50мм.
Нормированная (строительная) длина
Не менее 10 м. Минимальная длина маломерных отрезков — 3 м.
