Кабели СБэВнг(A)-LS 14х2х0,9

Обозначение маркировки кабеля СБэВнг(A)-LS 14х2х0,9:

СБ - Кабель сигнально-блокировочный
э - ЭкранВнг-LS - внешний защитный слой из поливинилхлоридной композиции пониженной пожарной опасности
14 - число пар
2 - жилы скручены в пары
0,9 - диаметр токопроводящей жилы

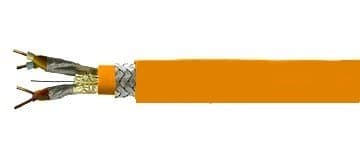

Строение кабеля СБэВнг(A)-LS 14х2х0,9:

1. Проводник - однопроволочная из медной мягкой круглой проволоки номинальным диаметром 0,8 или 0,9 мм.
2. Изоляционное покрытие - ПЭТ в виде сплошного концентрического слоя.
3. Скрутка жил в пару однонаправленная с шагом 100 мм, пар в элементарные пучки (для кабелей с числом пар 12 и более).
4. Элементарные пучки скручены в сердечник.
5. Поясной изоляционный слой из полиэтилентерефталатной ленты.
6. Экран - из алюминиевой или алюмополимерной ленты, металлом внутрь. Под экраном продольна проложена контактная медная луженая проволока.
7. Оболочка - полимерный ПВХ-пластикат со сниженным.

Сфера использования кабеля СБэВнг(A)-LS 14х2х0,9:

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении до 380 В переменного тока частотой 50 Гц или 700 В постоянного тока для эксплуатации при нагреве окружающей среды от -50°С до 60°С.
Кабель предназначен для монтажа группой в помещениях, сухих каналах, туннелях, коллекторах, в пластмассовых трубопроводах, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в местах, характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
Кабели предназначены для монтажа группой.
Кабелю требуется дополнительная защита от влияния ультрафиолета.
Подача внутрь сердечника или нанесение на оболочку кабеля веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.
Класс пожарной опасности кабелей по ГОСТ Р 53315-2009: П1б.8.2.2.2.

Спецификация кабеля СБэВнг(A)-LS 14х2х0,9:

Вид исполнения по климату в, категории размещения 4 в соответствии с ГОСТ 15150-69.
Разность температуры функционирования от - 50 оС до 60оС.
Относительное содержание влаги в воздухе при температурном режиме до 35 оС до 98%.
Кабели предназначены для прокладки механизированным или ручным способом при нагреве воздуха не ниже, чем - 15оС.
Кабели стойки к изгибам:
с радиусом равным не менее 7 максимальных внешних диаметров для неэкранированных кабелей;
с радиусом равным не менее 10 максимальных внешних диаметров для экранированных кабелей.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Кабели стойки к вертикальным и горизонтальным вибрациям и ударам и раздавливающим нагрузкам.
Сопротивление проводника постоянному току, пересчитанное на 1000 м длины и температуру 20 оС:
для проводников диаметром 0,9 мм не больше 28,8 Ом;
для жил диаметром 0,8 мм не более 36,6 Ом.
Омическая асимметрия жил в рабочей паре на длине 1000 м:
для проводников диаметром 0,9 мм не более 0,88 Ом;
для жил диаметром 0,8 мм не более 1,1 Ом.
Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на постоянном токе, пересчитанное на 1000 м длины и температуру 20оС не менее 4000 МОм.
Рабочая емкость, измеренная на постоянном токе на частоте 800 Гц, пересчитанная на 1000 м длины не более 100 нФ.
Коэффициент затухания, пересчитанный на температуру 20оС, дБ/километров, не больше для кабелей:
с диаметром проводников 0,9 мм - не более 0,95 дБ/км;
с диаметром проводников 0,8 мм - не более 1,07 дБ/км.
Переходное затухание на ближнем конце на длине 300 м, измеренное на частоте 800 Гц:
для 100 % значений - не менее 68,0 дБ;
для 90 % значений - не менее 72,0 дБ.
Электрическое сопротивление изоляции и оболочки, измеренное на постоянном токе, пересчитанное на 1000 м длины и температуру 20оС - не менее 5 МОм.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 60%.
Нормированная (строительная) длина 1000 м.Период работоспособности минимальный 20 лет. Гарантийный период службы кабельных изделий 4,5 года.
