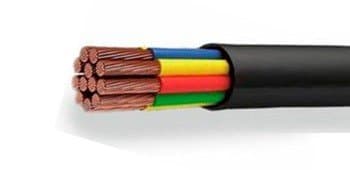

Кабели СБМВБПу 7x2x1
5
(40)
СБМВБПу 7x2x1 – кабель сигнальный, применяют для прокладки линий связи управляющего устройства и внешних датчиков. Также им можно запитать эти приборы напряжением 380 В на частоте 50 Гц. Сигнальные линии в кабеле набраны из многопроволочных медных жил, скрученных в пары и свитых в плотный жгут. Его можно прокладывать через водные преграды, для чего имеет специальный водоблокирующий слой из ленты. Снаружи кабеля СБМВБПу 7x2x1 имеется усиленная оболочка из ПЭ. Количество пар может быть от 2 до 30 из провода диаметром 0,9 или 1,0 мм.
Обозначение маркировки кабеля СБМВБПу 7х2х1:
Сб - для сигнализации и блокированияМ - Многопроволочная проводник
вб - материалы, блокирующие влагу
Пу - внешний полиэтиленовый слой усиленная, увеличенной толщины
7 - число пар
2 - жилы скручены в пары
1 - диаметр токопроводящей жилы
Строение кабеля СБМВБПу 7х2х1:
Жила – медная многопроволочная мягкая проволока диаметром 0,9 или 1,0 мм.Изоляция проводников – композиция изоляционного покрытия из ПЭВД.
Сердечник – скрутка из простейших пучков, число пар в кабельных изделиях в интервале 2-30.
Цвета нитей, выполняющих функцию скрепления, или лент простейших пучков сердечника: голубой (синий), оранжевый (желтый), коричневый, зеленый, серый.
Возможно наличие контрольного, медного, одно- или многопроволочного проводника поверх сердечника.
Влагозащищенность – для защиты кабеля от попадания жидкости и обеспечения необходимой герметичности, применяются специальные нити и ленты, блокирующие поступление воды.
Оболочка - производится из ПЭТ, усиленная.
Сфера использования СБМВБПу 7х2х1:
Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.Спецификация кабеля СБМВБПу 7х2х1:
Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям, в условиях повышенной влажности, в районах характеризующимся электромагнитным влиянием к применяемой системе телеуправления или телесигнализации.Вид исполнения по климату УХЛ и Т, 2, 3, 5.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Кабели предназначены для прокладки механизированным или ручным способом при нагреве воздуха строго выше - 15 ?С.
Кабельные изделия устойчивы к неоднократным ударам, которые направлены горизонтально или вертикально.
Количество изгибов, которые возникают при монтаже — не меньше 30 радиусов.
Штатная температура функционирования — от -50 до +60 °С
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 19,9 и 13,0 соответственно
омическая асимметричность в паре рабочих жил, ом/км — не более 0,8.
Нормированная (строительная) длина продукции – не меньше 600 м.
Период эксплуатации кабельного изделия СБМВБПу 7х2х1 - 20 лет.
Нормативный документ
ТУ 16.К71.367-2006
Исполнение
бронированный / многожильный / изолированный
