Кабели СБПБбШп-Т 7х1

Обозначение маркировки кабеля СБПБбШп-Т 7х1:

Сб - кабель для сигнализации и блокирования
П - внешний полиэтиленовый слой
Б - бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шп - защитная оболочка-покров в виде особого шланга из выпрессованного ПЭТ
Т - исполнение для тропического региона
7 - число проводящих ток жил
1 - сечение токопроводящих жил

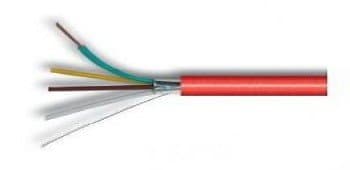

Строение кабеля СБПБбШп-Т 7х1:

1. Проводник - из медной мягкой круглой проволоки номинальным диаметром 0.9мм.
2. Изоляционное покрытие - ПЭТ.
3. Повитая пара - в кабельных изделиях парного повива.
4. Сердечник - моножилы или пары, повитые в сердечник.
5. Поясной изоляционный слой – ПЭТФ-лента.
6. Экран – лента из алюминия (согласованно с клиентом-заказчиком), под экранным слоем смонтирована контакт-проволока из меди с номиналом диаметра 0.4 – 0.6 мм.
7. Оболочка - производится из ПЭТ.
8. Бронезащитный слой - изготовлен из двух стальных лент, прошедших процедуру цинкования.
9. Защищающий шланг - в кабелях марки СБПБбШв - из ПВХ пластиката, в кабелях марки СБПБбШп – из ПЭТ.

Применение кабеля СБПБбШп-Т 7х1:

Кабель разработан для использования в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В или 380 В переменного тока с частотой не более 50 Гц.


Кабели предназначены для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям.
Кабели предназначены для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям.

Спецификация кабеля СБПБбШп-Т 7х1:

-исполнение по климатическим условиям - Т и УХЛ, 2, 3, 5 классы размещения согласно ГОСТ 15150
-диапазон температуры функционирования -50°С до +60°С
-относительный показатель содержания влаги в воздухе при нагреве до +35°С до 98 %
-монтаж осуществляется при величинах температуры воздуха свыше -15°С до +60°С
-кабелю требуется дополнительная защита от влияния ультрафиолета.
-радиус изгибанияния кабельных изделий при прокладывании и монтаже не меньше 12 максимальных внешних диаметров кабельного изделия
-сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм - не больше 28,8 Ом/км
-электросопротивление изоляционного слоя жил ТПЖ при нагреве +20 °С : как минимум 5000 Мом*км
-напряжение при испытаниях на частотах 50 Гц между кабельными жилами в течение 1 мин 2500 в
-функциональная емкость при переменном электротоке на частотах 800\/1000 Гц
- пар кабельных изделий попарного повива не больше 100 нф/км
- жил кабельных изделий с моножилами не больше 150 нф/км
-показатель затухания парных кабельных изделий сдвоенного повива при переменном электротоке на частотах 800 Гц при величине нагрева +20°С с диаметром проводников 0.9 мм – не более 1.04 дБ/км
-переходящее затухание на ближайшей оконцовке между какими угодно парами кабельных изделий парного повива при переменном электротоке на частоте 800 Гц и протяженности 300 м
- для 100% значений - не менее 60 дБ
- для 80% значений - не менее 62 дБ
-относительное растягивание в случае разрыва оболочки : из ПВХ пластиката не менее 125%
из ПЭТ не меньше 300%
-относительное растягивание в случае разрыва изоляционного покрытия: не меньше 300%
-показатель прочности при растягивании оболочки : как минимум 9 Мпа
-показатель прочности при растягивании изоляционного покрытия: как минимум 9 Мпа
-строительная протяженность кабеля: более 300 м
-гарантированный период работы 4,5 года с Момента введения кабельных изделий в эксплуатационный режим
-период эксплуатации кабельного изделия СБПБбШп-Т 7х1 - не менее 12 лет

Кабели марки СБПБбШп-Т 7х1 выполняются в тропическом исполнении и устойчивы к воздействию плесневых грибков.
