Кабели СБПЗАКпШп 16х2х1
СБПЗАКпШп 16х2х1 – бронированный сигнально-блокировочный кабель, состоящий из набора медных одинарных проволочных жил в полиэтиленовой изоляции. Для удобства ремонта и подключения оборудования применена цветовая маркировка. Жилы скручены в пары и свиты в общий жгут, который зафиксирован прозрачной пленкой. Внутри нее имеется специальный водоотталкивающий наполнитель, представляющий собой резину. Кабель СБПЗАКпШп 16х2х1 можно прокладывать в кабельной канализации, так как в нем имеется стальная броня из круглых оцинкованных проволок. Снаружи он защищен толстым полиэтиленовым шлангом. Выдерживает заморозки до -40 и длительную работу с нагревом до 60 градусов. По жилам также можно подводить питание до 380 В на частоте 50 Гц.
- Описание
- Характеристики
Обозначение маркировки кабеля СБПЗАКпШп 16х2х1:
Сб - для сигнализации и блокированияП - изоляционный слой проводника выполнен из ПЭТ
З - Гидрофобный заполнитель
А - слой алюминия
К - Броня из стальных круглых оцинкованных проволок
п - В подушке под бронёй имеется выпрессовынный шланг из ПЭТ
Шп - защитная оболочка-покров в виде особого шланга из выпрессованного ПЭТ
16 - число пар
2 - жилы скручены в пары
1 - диаметр токопроводящей жилы

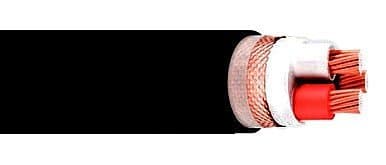

Строение кабеля СБПЗАКпШп 16х2х1:
1. Проводник - изготовлен из мягкой медной проволоки2. Изоляционный слой - изготовлен из ПЭТ
3. Заполнитель - гидрофобная масса
4. Оболочка - впрессованная алюминиевая или свинцовая
5. Защитная оболочка - светостабилизированный полиэтилен
6. Броня из круглых оцинкованных проволок
7. Защищающий шланг из светостабилизированного полиэтилена.
Сфера использования СБПЗАКпШп 16х2х1
Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.Спецификация кабеля СБПЗАКпШп 16х2х1:
Кабели предназначены для прокладки через горные, судоходные и сплавные реки, болота, глубиной до 2 метров, а также в грунтах, подверженных мерзлотным деформациям и при наличии больших растягивающих усилий, в районах, характеризующихся повышенным электромагнитным влиянием.Вид исполнения по климату УХЛ и Т, 2, 3, 5.
Температура внешнего пространства при работе: от - 40°С до + 60°С
Повышенная относительный показатель содержания влаги в воздухе при нагреве до +35°С: 98%
Прокладка производится при нагреве воздуха: от -10°С
радиус изгибанияния кабельных изделий при монтаже и прокладывании: не меньше 15 внешних диаметров кабельного изделия
напряжение при испытаниях: при частоте тока 50 Гц между жилами в течение 1 мин: 2500 В
Рабочая емкость при переменном токе частотой 1000 Гц:
- пар кабелей парной скрутки: не более 70 нФ/км
- жил кабелей с одиночными жилами: не более 120 нФ/км
сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм: не больше 28,8 Ом/км;
Электрическое сопротивление изоляции ТПЖ: не менее 4000 МОм*км;
строительная протяженность кабеля: более 300 м
период эксплуатации кабельного изделия СБПЗАКпШп 16х2х1 - 20 лет.
