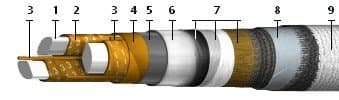

Элементы конструкции кабеля СКВГ 15

СКВГ – соединитель кабельный высоковольтный гибкий.

Соединитель сконструирован из отрезка кабеля, концы опрессованы контактными разъемами.

Токопроводящая жила или первая жила накала – центральная: свита из мягких Cu проволок по конструкции 19×0,32 mm, номинальное сечение жилы 1,5 mm2, ГОСТ 22483-77.

Изоляция – первый слой, обвивка лентами фторопласта-4ЭН, с Dизол = 2,6±0,2 mm.

Вторая токопроводящая жила – на изоляции второй жилы накала с номинальным сечением 1,5 mm2, уложена оплетка из Cu мягких проволок c Dном = 0,15 mm.

Изоляция на второй жиле накала – обивка лентами фторопласта-4ЭН, с Dизол = 4,2±0,2 mm.

Третья токопроводящая жила – номинальное сечение 1,5 mm2

оплетка Cu мягкими проволоками с Dном = 0,15 mm

Изоляция – многослойная: ряд кремнийорганической резины

обвито лентами фторопласта-4ЭН и промазано кремнийорганической жидкостью
обвито лентами фторопласта-4Д
ряд кремнийорганической резины
Dизол = 12,8±0,6 mm.

Экран – оплетка мягкими Cu проволоками с Dном = 0,2 mm.

Оболочка – светло-серая кремнийорганическая резина толщиной ≥ 1,3 mm.

Наружный D кабеля соединителя: Dном = 16,6 mm, Dмакс = 17,2 mm.

Концевые контактные разъемы соединителя выполнены по ГОСТ 25675-83.

Контактирующие элементы штекеров разъемов, пайкой сопряжены с токопроводящими элементами кабеля
место соединения заизолировано эпоксидным компаундом.

Условия эксплуатации кабеля СКВГ и его применение:

Соединитель кабельный высоковольтный гибкий, используют в подключении рентгеновской трубки палатного рентгеновского аппарата к блоку питания. Поставляется на внутренний рынок и на экспорт.

Температура окружающей среды – -60°С ≤ t° ≤ 85°С.

Повышенная влажность воздуха ≤ 98% при t° ≤ 35°С.

При нагреве соединителей, содержащих фторопласт, ≥ 200°С и при их сжигании в отходах, образуются токсичные газы.

Климатическое исполнение соединителей, по ГОСТ 15150-69, вид В4.

Соединители стойки к поражению плесневыми грибками (допустимая степень обрастания 3), к влиянию трансформаторного масла, кремнийорганического вазелина при t° ≤ 100°С и 1% раствора хлорамина.

Соединители выполнены по ТУ 16.К76-060-91.

Расшифровка кабеля СКВГ 15

С - Соединитель
К - Кабельный
В - для передачи энергии высокого напряжения
Г - Имеет высокую степень гибкости

Технические параметры кабеля СКВГ 15
Рабочее напряжение: жилы накала - экран 75 кВ синусоидальное при 1-полупериодном выпрямлении и пульсации 100%... между жилами накала 250 В переменное 50 Гц.
Номинальный ток накала 8 А.
Центральная токопроводящая жила с сопротивлением до 120% от величин по ГОСТ 22483-77.
В разъемах напряжение падает при номинальном токе накала, В, не больше - 0,05
В цепях накала соединителя напряжение падает при номинальном токе накала, В/м, не больше - 0,1
Между 3-ей токопроводящей жилой и кабельным экраном емкость соединителя, пФ/м - (110+10)
Изолированное сопротивление
Кабель СКВГ по исполнению
Кабель СКВГ по типу жилы
Кабель СКВГ по числу жил
