Кабели ТПВнг(A)-LS 2x2x0,4-200

Обозначение маркировки кабеля ТПВнг(A)-LS 2х2х0,4-200:

Т - Телефонный
П - изолирующий слой изготовлен из ПЭТ
Внг-LS - оболочка - из полимерного ПВХ со сниженными показателями горючести и минимальным уровнем дымо-\/газовыделения
2 - число пар
2 - жилы скручены в пары
0,4 - диаметр токопроводящей жилы
200 - расчетное напряжение, В

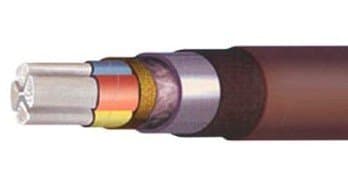

Строение кабеля ТПВнг(A)-LS 2х2х0,4-200:

Проводник - изготовлен из меди мягкая проволока диаметром 0,40; 0,50 или 0,64 мм.
Изоляция проводников - полиэтилен (ПЭ), сплошная
Изолированные жилы, резко отличающиеся по цвету, скручены в пару. Все пары в элементарном пучке имеют индивидуальную расцветку
Сердечник кабеля состоит и элементарных 5 или 10-ти парных пучков. Скрепляющий обмоточный слой пучков и сердечника - синтетическая нить или лента индивидуального цвета для каждого пучка
поясной изоляционный слой - синтетическая лента (ПЭТФ, ПВХ, ПЭТ-Э, ПЭ или полиамидная), наложенная продольно или спирально
Экран - алюминиевая или алюмополиэтиленовая лента, наложенная продольно или спирально. Под экраном продольно проложена медная луженая проволока диаметром 0,4 или 0,5 мм
Оболочка - полимерный ПВХ-пластикат пониженной горючести.

Сфера использования кабеля ТПВнг(A)-LS 2х2х0,4-200:

Предназначаются для функционирования в первичных сетях местной связи и линиях коммуникаций, в т.ч. в комплексах АС, с удаленным энергопитанием номиналом переменного - до 145 В (50 Гц) или постоянного электронапряжения - 200 В. Прокладывание по внутренним плоскостям домовых стен и внутри помещений.

Спецификация кабеля ТПВнг(A)-LS 2х2х0,4-200:

Диапазон температурных режимов:
эксплуатации от -40°С до +60°С;
прокладки и монтажа от -10°С до +60°С.
Сопротивление изоляции, не менее 6500 МОм/км.
Рабочая емкость, не более 45±5 нФ.
Радиус изгибания свыше 10 диаметров кабельного изделия.
Не распространяет горение при прокладке в пучках.
Наименьший период эксплуатации кабеля ТПВнг(A)-LS 2х2х0,4-200 - 20 лет.
